一、簡介：

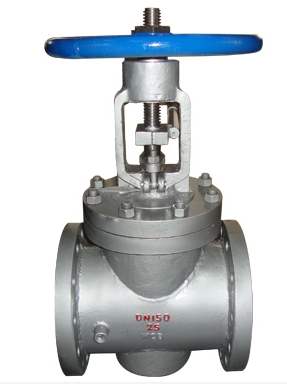

BTX41H提升式保溫旋塞閥適用于公稱壓力CLASS150LB~2500LB，工作溫度-29~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥最適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。由于旋塞閥密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。BTX41H提升式保溫旋塞閥的另一個重要特性時它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。
二、特點：
1、適用于經常操作，啟閉迅速、輕便。
2、流體阻力小。
3、結構簡單，相對體積小，重量輕，便于維修。
4、密封性能好
5、不受安裝方向的限制，介質的流向可任意。
6、無振動，噪聲小。
三、執行標準:
|
結構形式 |
BB-BG-OS&Y |
|
驅動方式 |
手輪、傘齒輪、手柄 |
|
設計標準 |
API599、API6D |
|
結構長度 |
ASME B16.10 |
|
連接法蘭 |
ASME B16.5 |
|
試驗和檢驗 |
API598.API6D |
四、零部件材料：
|
序號 |
名稱 |
材質 |
|
1 |
閥體 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
|
2 |
塞子 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
|
3 |
墊子 |
柔性石墨+不銹鋼 |
|
4 |
閥蓋 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
|
5 |
螺栓 |
ASTM A193-B7，A320-B8 A193-B8M |
|
6 |
六角螺母 |
ASTM A194-2H，A194-8，A194-8M |
|
7 |
填料 |
柔性石墨 |
|
8 |
填料壓蓋 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
|
9 |
手柄 |
ASTM A216-WCB ASTM A351-CF8、CF8M、CF3、CF3M |
|
10 |
閥桿螺母 |
銅合金 |
|
11 |
手輪 |
ASTM A536 Gr.60-40-18 ASTM A216-WCB |
五、技術參數：
|
公稱壓力(LB) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用溫度(℃) |
使用介質 |
|
150 |
3.0 |
2.2 |
≤550℃ |
水、蒸汽、油品等 |
|
300 |
7.5 |
5.5 |
||
|
600 |
15.0 |
11.0 |
||
|
900 |
22.5 |
16.5 |
||
|
1500 |
37.5 |
27.5 |
