一、簡介：

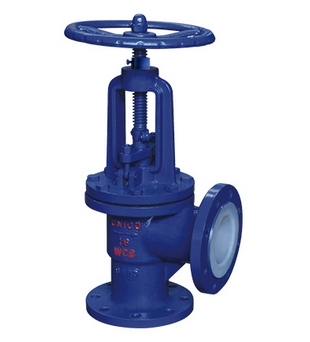

J44F46襯氟角式截止閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。截止閥是指關閉（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截斷管路中的介質，但不能做節流用，J44型角式截止閥、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通經1/4）等優點。被廣泛應用在石油、化工等管路系統中做截斷介質用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面；
二、執行標準：
襯氟截止閥設計規范：GB/T 12233 GB/T 12235
襯氟截止閥結構長度：GB/T 12221
襯氟截止閥連接法蘭：JB/T 78 JB/T 79
襯氟截止閥試驗與檢驗：GB/T 13927
襯氟截止閥產品標識：GB/T 12220
襯氟截止閥 供貨規范：JB/T 7928
三、零部件：
|
型號 |
閥體 |
閥瓣 |
支架 |
閥桿 |
|
J44F4-10/16 |
WCB襯F4 |
WCB襯F4 |
WCB襯F4 |
2Cr13 |
|
J44F46-10/16 |
WCB襯F46 |
WCB襯F46 |
WCB襯F46 |
四、主要性能參數：
|
型號 |
公稱壓力 PN（MPa） |
殼體試驗壓力（MPa） |
密封試驗壓力（MPa） |
工作溫度 （℃） |
適用介質 |
|
J44F4-10 |
1.0 |
1.5 |
1.1 |
-20 ~180 |
硫酸、磷酸、硝酸、鹽酸、各種有機酸、有機溶劑、強氧化劑以及其它各種強腐蝕介質 |
|
J44F4-16 |
1.6 |
2.4 |
1.76 |
-20 ~180 |
|
|
J44F46-10 |
1.0 |
1.5 |
1.1 |
-20 ~150 |
|
|
J44F46-16 |
1.6 |
2.4 |
1.76 |
-20 ~150 |
五、外形連接尺寸：
|
公稱通徑 DN（mm） |
尺寸（mm） |
|||
|
L |
H |
H1 |
D0 |
|
|
15 |
75 |
270 |
300 |
125 |
|
20 |
75 |
275 |
305 |
125 |
|
25 |
80 |
305 |
340 |
125 |
|
32 |
90 |
330 |
375 |
170 |
|
40 |
100 |
355 |
390 |
170 |
|
50 |
115 |
395 |
440 |
170 |
|
65 |
145 |
450 |
515 |
250 |
|
80 |
155 |
490 |
570 |
250 |
|
100 |
175 |
555 |
640 |
320 |
|
125 |
200 |
645 |
735 |
320 |
|
150 |
240 |
740 |
830 |
320 |
|
200 |
300 |
920 |
1070 |
400 |
