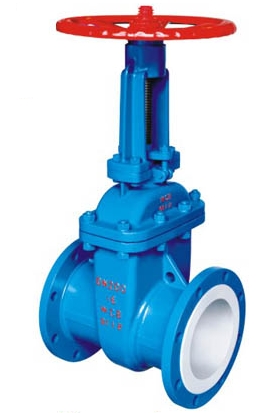

襯氟閘閥

襯氟閘閥

產品價格：￥850（人民幣）

規格：Z41F46

發貨地：上海市奉賢區

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海舟騰泵閥制造有限公司

免費會員

會員級別：

試用會員

認證類型：企業認證

企業證件：通過認證

認證信息：上海舟騰泵閥制造有限公司

商鋪名稱：上海舟騰泵閥制造有限公司

聯系人：劉海輝（先生）

聯系手機：

固定電話：

企業郵箱：

聯系地址：

郵編：

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

一、簡介：

Z41F46襯氟閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。

二、結構特點：
1、閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，全部名襯FEP（F46）等氟塑料；
2、密封副為FPF（F46）/ FEP（F46）或其它材料組合，摩擦系數小，啟閉力矩低；
3、填料采用PTFE（F4）標準填料，密封性能好，維護更換方便；
4、帶有彈性的閘板，可補償閘板密封面與閥座密封面之間楔角偏差，吻合度好，密封效果理想；
5、介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作用啟閉裝置。
A 產品連接件少，整體鋼性好。
B 截流速度快。
C 開度限位機構方便，靈活，精確。
D 體形小巧，外形美觀。
E 操作簡單，省力，維修方便。
F 流體阻力小，密封面受介質的沖蝕小。
G 介質流向不愛限制，不擾流，不降低壓力。

三、零部件：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	G	P	R	PL	PL
1	閥體 / 端蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球體 / 閥桿	1Cr13	2Cr13	1Cr18Ni9	1Cr18NI12Mo2TI	00Cr18NI10	00Cr17Ni14Mo2
3	襯里 / 閥座	PTFE（F 4 ）、 PCTFE（F 3 ）、 FEP（F 46 ）、 PFA（可溶性 F 4 ）
4	填料 / 壓蓋	PTFE（F4）		PTFE（F4）		PTFE（F4）
5	填料	35		1Cr17NI2		1Cr17Ni2
6	活節螺栓	ZCuA110Fa3		ZCuA110Fa3		ZCuA110Fa3
7	閥桿螺母	35		1Cr18Ni2		1Cr18Ni2
8	緊固螺栓	35		1Cr18Ni2		1Cr18Ni2
9	螺母	45		0Cr18NI9		0Cr18NI9
10	手輪	WCB		WCB		WCB

四、主要連接尺寸:

公稱通徑		標準值							參考值
DN	NPS	L	D	D1	D2	1	b	z- φ d	DO	H	H1	WT（kg）
（mm）	（inch）	PN0.6MPa
15	1/2	130	80	55	40	2	12	4- φ 12	100	100	120	5
20	3/4	150	90	65	50	2	14	4- φ 12	100	120	140	8
25	1	160	100	75	60	2	14	4- φ 12	120	130	150	7
32	2 3/4	180	120	90	70	2	16	4- φ 14	120	156	185	10
40	5 1/2	240	130	100	80	3	16	4- φ 14	160	165	205	18
50	2	250	140	110	90	3	16	4- φ 14	160	350	400	25
65	10 1/2	270	160	130	110	3	16	4- φ 14	180	370	435	30
80	3	280	185	150	125	3	18	4- φ 18	180	460	510	43
100	4	300	205	170	145	3	18	4- φ 18	220	495	595	58
125	5	325	35	200	175	3	20	8- φ 18	220	610	735	100
182	6	350	280	225	200	3	20	8- φ 18	240	670	820	115
200	8	400	315	230	225	3	22	8- φ 23	240	815	1015	145
