一、簡介：

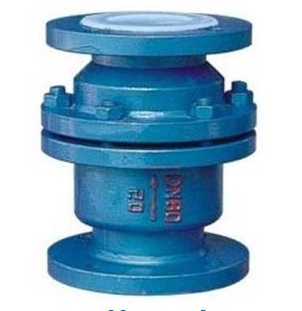

H42F46襯氟止回閥主要采用橡膠皮滾球為閥瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門。消聲式關閉，不產生水錘，密封性能好。閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%。水平或垂直安裝均可，可用于冷水、熱水、工業及生活用水管網系統中，更適應用潛水排水污泵，介質溫度為0~150℃。止回閥是能自動阻止流體倒流的閥門，止回閥的閥瓣在流體壓力下開啟。流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。
二、設計規范：
遵循GB/T 13932，GB12235，GB12236，API 6D標準
法蘭連接止回閥
設計與制造符合中國國家標準
基本結構形式：升降立式。（新型）
主要零部件除閥瓣為整體F3或F46外其它材料見表A15
公稱壓力：0.6~1.0（MPa）
公稱通徑：DN25~150（mm）
公稱型號：H40F3 H40F46
三、技術參數及執行標準：
|
|
升降直通式 |
升降立式 |
對夾升降立式 |
單瓣旋啟式 |
雙瓣旋啟式 |
蝶式 |
|
公稱通徑(mm) |
DN15~500 |
15~500 |
DN15~300 |
DN15~500 |
DN50~1200 |
DN200~1800 |
|
公稱壓力(MPa) |
PN0.6~1.6 |
PN0.6~1.6 |
PN0.6~2.5 |
PN0.6~2.5 |
PN0.6~4.0 |
PN0.6~1.6 |
|
閥門材料 |
灰鑄鐵、碳鋼、不銹鋼 |
|||||
|
襯里材料 |
PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE |
GXPO |
||||
|
適用介質 |
詳見防腐襯里材料 |
|||||
|
工作溫度(℃) |
||||||
|
設計制造 |
GB/T13932-1992、GB/T12235-1989、Q/ZXD 01-1999、API6D |
|||||
|
結構長度 |
GB/T 12221-1989 |
|||||
|
連接法蘭 |
JB/T 82.1-94、GB/T9113.1-2000 |
|||||
|
壓力試驗 |
GB/T 13927-1992 |
|||||
四、零部件材料：
|
零件名稱 |
材料 |
|
上下閥體 |
鑄鐵、鑄鋼、不銹鋼、內襯F46、F3 |
|
閥 瓣 |
鑄鋼、不銹鋼、襯F46、F3 |
|
墊 圈 |
F4 |
