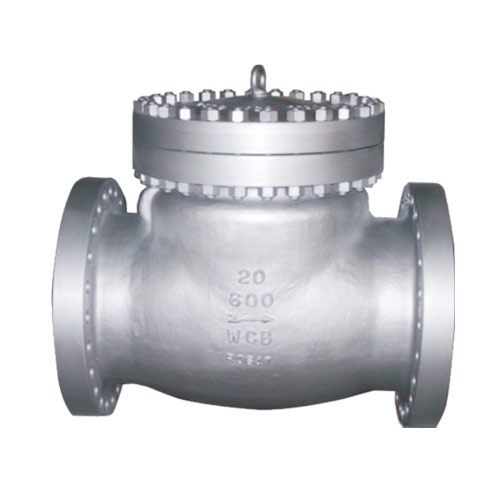

美標大口徑止回閥

美標大口徑止回閥

產品價格：￥740（人民幣）

規格：DN600

發貨地：上海市奉賢區

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海舟騰泵閥制造有限公司

免費會員

會員級別：

試用會員

認證類型：企業認證

企業證件：通過認證

認證信息：上海舟騰泵閥制造有限公司

商鋪名稱：上海舟騰泵閥制造有限公司

聯系人：劉海輝（先生）

聯系手機：

固定電話：

企業郵箱：

聯系地址：

郵編：

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

美標大口徑止回閥概述：

產品的設計制造符合美國國家標準ANSIB16.34,美國石油學會標準API16D要求。

②閥瓣為旋啟式，流道直通，水平管道垂直管道均可安裝。

③搖桿銷軸采用內裝式結構，減少了外泄漏缺點。

④閥體閥蓋為螺栓連接，高壓情況下等級大于Class 600Lb,中法蘭采用內壓自密封結構，使得產品體積重量輕，密封可靠。標準（防火、防靜電）

美標大口徑止回閥標準 STD (防火、防靜電)

類型	設計與制造	結構長度	法蘭尺寸	壓力 -溫度	試驗 -檢驗
旋啟式止回閥升降式止回閥	APl6D BS1868	ASME B16.10	ASME B16.5	ASME B16.34	APl 598

美標大口徑止回閥壓力試驗

公稱壓力 PN(lb)	強度試驗		水密封試驗		氣密封試驗
公稱壓力 PN(lb)	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5-0.7	60-100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

美標大口徑止回閥主要零件材料

殼體	ASTM A216 WCB				ASTM A351 CF8
閥瓣及支架	WCB	CF8	CF8M	Monel	ASTM A351 CF8
銷軸	F6a	F304	F316	Monel	F304
閥瓣表面	13Cr 13Cr STL	304 STL	316 STL	Monel	304 304 STL
閥座表面	13Cr STL STL	304 STL	316 STL	Monel	304 304 STL
殼體	ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF3M
閥瓣及支架	ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF3M
銷軸	F304L F316L F316L
閥瓣表面	304L 304L STL		316 316 STL		316L 316L STL
閥座表面	304L STL STL		316 STL STL		316L STL STL

口徑		Class150(PN20)					Class300(PN50)
DN	NPS	L			d	H	L			d	H
DN	NPS	RF	RTJ	BW	d	H	RF	RTJ	BW	d	H
50	2	203	216	203	51	132	267	283	267	51	144
65	21/2	216	229	216	64	147	292	308	292	64	169
80	3	241	254	241	76	176	318	333	318	76	210
100	4	292	305	292	102	198	356	371	356	102	260
125	5	330	343	330	127	255	400	416	400	127	295
150	6	356	368	356	152	320	445	460	445	152	326
200	8	495	508	495	203	380	533	549	533	203	380
250	10	622	635	622	254	440	622	638	622	254	440
300	12	699	711	699	305	480	711	727	711	305	520
350	14	787	800	787	337	530	838	854	838	337	540
400	16	864	876	864	387	580	864	879	864	387	588
450	18	978	991	978	438	618	978	994	978	438	670
500	20	978	991	978	489	657	1016	1035	1016	489	720
Class600(PNl10)							CIass900(PN150)
50	2	292	295	292	51	170	368	371	368	51	200
65	21/2	330	333	330	64	178	419	422	419	64	220
80	3	356	359	356	76	246	381	384	381	76	280
100	4	432	435	432	102	290	457	460	457	102	320
125	5	508	511	508	127	320	559	562	559	127	360
150	6	559	562	559	152	360	610	613	610	152	400
200	8	660	664	660	203	430	737	740	737	203	480
250	10	787	791	787	254	502	838	841	838	254	560
300	12	838	841	838	305	554	965	968	965	305	632
Class1500(PN260)							Class2500(PN420)
50	2	368	371	368	51	210	451	454	451	42	230
65	21/2	419	422	419	64	240	508	514	508	52	260
80	3	470	473	470	76	303	578	584	578	62	330
100	4	546	549	546	102	340	673	683	673	87	370
125	5	673	676	673	127	380	794	807	794	96	410
150	6	705	711	705	144	430	914	927	914	131	460
200	8	832	841	832	192	500	1022	1038	1022	179	530
250	10	991	1000	991	239	590	1270	1292	1270	223	620
