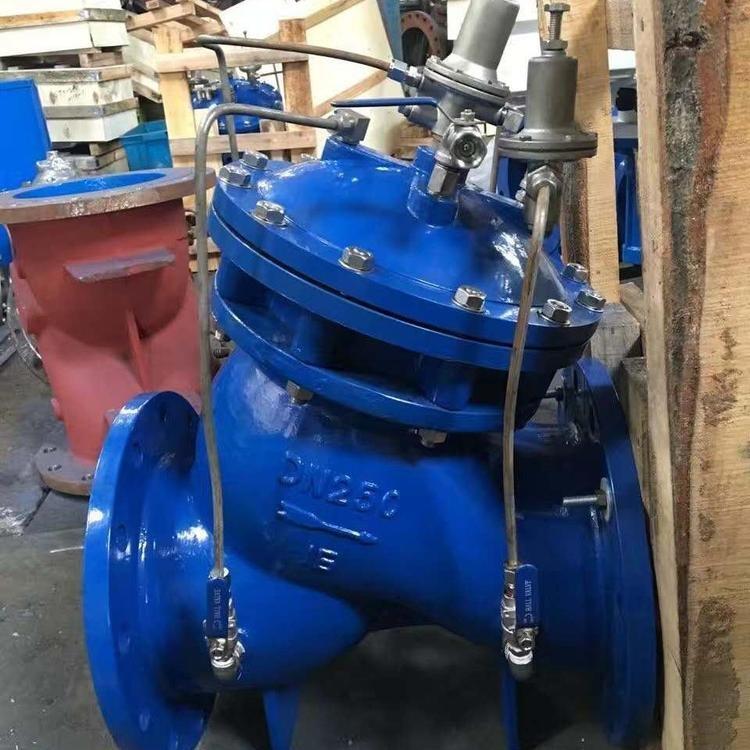

DX236X減壓穩壓逆止電動控制閥
一、概述：
DX236X減壓穩壓逆止電動控制閥是采用電動驅動的一種隔膜式水力控制閥門閥門上配備電磁閥，應用在各類自來水廠、鋼廠、泵房及水系統管道當中�？梢愿� 據信號或者手動進行操作。其有著快速控制反應優點，并且在關閉過程當中可以根據實際情況調節，在運行時閥門平穩不會產生壓力波動影響管道安全，此種型號產品同時兼有減壓、穩壓、止回三種功能。同時還有使用壽命長、易維護保養。
二、主要連接尺寸：
|
A1 |
H |
H1 |
F |
D |
D1 |
D2 |
n-Φd |
|||||||||||
|
mm |
mm |
mm |
mm |
mm |
mm |
PN1.0 |
PN1.6 |
PN2.5 |
PN1.0 |
PN1.6 |
PN2.5 |
PN1.0 |
PN1.6 |
PN2.5 |
PN1.0 |
PN1.6 |
PN2.5 |
|
|
20 |
180 |
330 |
130 |
550 |
460 |
116 |
105 |
105 |
105 |
75 |
75 |
75 |
58 |
58 |
56 |
4-13.5 |
4-13.5 |
4-14 |
|
25 |
180 |
330 |
130 |
550 |
460 |
116 |
115 |
115 |
115 |
85 |
85 |
85 |
68 |
68 |
65 |
4-13.5 |
4-13.5 |
4-14 |
|
32 |
180 |
330 |
130 |
550 |
460 |
116 |
140 |
140 |
140 |
100 |
100 |
100 |
78 |
78 |
76 |
4-17.5 |
4-17.5 |
4-18 |
|
40 |
240 |
345 |
135 |
610 |
516 |
170 |
150 |
150 |
150 |
110 |
110 |
110 |
88 |
88 |
84 |
4-17.5 |
4-17.5 |
4-18 |
|
50 |
240 |
345 |
135 |
610 |
516 |
170 |
165 |
165 |
165 |
125 |
125 |
125 |
102 |
102 |
99 |
4-17.5 |
4-17.5 |
4-18 |
|
65 |
250 |
355 |
140 |
625 |
520 |
180 |
185 |
185 |
185 |
145 |
145 |
145 |
122 |
122 |
118 |
4-17.5 |
4-17.5 |
8-18 |
|
80 |
285 |
360 |
146 |
645 |
538 |
210 |
200 |
200 |
200 |
160 |
160 |
160 |
133 |
133 |
132 |
8-17.5 |
8-17.5 |
8-18 |
|
100 |
360 |
400 |
156 |
750 |
596 |
275 |
220 |
220 |
235 |
180 |
180 |
190 |
158 |
158 |
156 |
8-17.5 |
8-17.5 |
8-22 |
三、主要技術參數：
1.公稱壓力：1.0MPa、1.6MPa、2.5MPa
2.適用介質：水或者類似水的介質
3.介質溫度：0～80℃，定制可以達到200度
4.電磁閥的說明：電壓：交流220V直流：24V
四、技術性能：
1.Y型快閉式止回閥主閥體采用Y型膜片式結構，密封副為非金屬密封；閥門一般要求水平安裝，與管道的連接形式為法蘭連接，法蘭連接尺寸按國家標準GB/T17241.6執行。
2.DY236X減壓穩壓逆止電動控制閥由閥體、閥蓋、中心軸、銅套、閥座、閥瓣等主要零件組成，通過控制閥瓣的上下運動來實現閥門的啟閉。
五、安裝調節：
1.主閥佳的安裝方式是水平安裝在管線上，閥蓋朝上，其它安裝方式也可達到使用功能；
2.安裝前要徹底清除管道內的雜物，安裝時要注意主閥體外流標示箭頭，遵循方向安裝；
3.主閥前要裝一只軟密封閘閥(伸縮蝶閥)和一只過濾器，主閥后也要裝一只軟密封閘閥(伸縮蝶閥)，以便維修；
4.通水前必須徹底沖洗管道；
5.試水時，要慢慢開啟主閥前的軟密封閘閥(伸縮蝶閥)，慢慢增加壓力，同時注意主閥外的控制管道是否漏水；
6.主閥前過濾器要定期清洗；
7.此種安裝方法，適用于任何口徑的閥門，為以后維修方便，請留足夠大的空間；
8.如主閥裝于蔭井內，主閥四周應有足夠大維修安裝空間，主閥為活塞時入孔須高于主閥上端，便于維修時吊裝活塞。
