一、簡介：

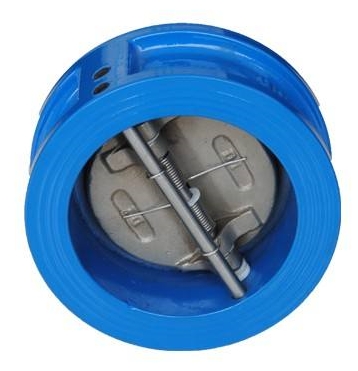

H76X對夾式蝶型止回閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所最為適用。由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所最為適用。對夾式蝶型止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。
二、產品特點：
1、體積小、重量輕、結構緊湊、維修方便。
2、閥板采用對偶式，在彈簧的彈性力下矩下自行速閉。
3、因速閉作用，可防止介質倒流。
4、閥體結構長度尺寸小，剛性好。
5、安全方便，可用于水平垂直兩個方向安裝。
三、技術參數：
|
型號 |
公稱壓力PN（MPa） |
強度試驗 壓力（MPa） |
密封試驗 壓力（MPa） |
適用 溫度 |
適用 介質 |
|
H76X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
清水、污水、海水 |
|
H76X-16 |
1.6 |
2.4 |
1.76 |
四、零部件材料：
|
零件名稱 |
閥體 |
閥瓣 |
閥桿 |
彈簧 |
閥座 |
|
材料 |
鑄鐵、鑄鋼 |
碳鋼 |
不銹鋼 |
不銹鋼 |
丁晴橡膠 |
五、外形尺寸：
|
公稱通徑 DN(mm) |
L(mm) |
H(mm) |
D(mm) |
|
|
1.0MPa |
1.6MPa |
|||
|
50 |
43 |
60 |
105 |
105 |
|
65 |
46 |
73 |
124 |
124 |
|
80 |
64 |
89 |
142 |
142 |
|
100 |
64 |
110 |
162 |
162 |
|
125 |
70 |
141 |
192 |
192 |
|
150 |
76 |
168 |
218 |
218 |
|
200 |
89 |
219 |
272 |
273 |
|
250 |
114 |
273 |
328 |
328 |
|
300 |
114 |
324 |
378 |
384 |
|
350 |
127 |
356 |
438 |
444 |
