一、簡介：

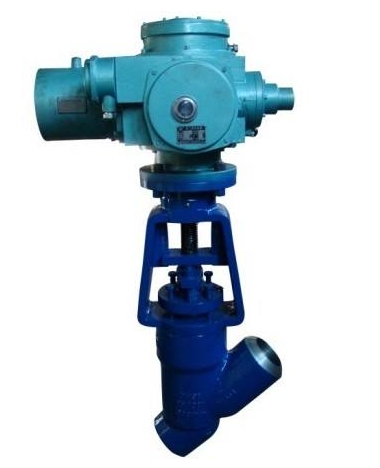

J965Y高壓電站Y型截止閥屬于強制密封式閥門，所以在閥門關閉時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應的減少。同時，在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式地閥門比較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。本閥要水平安裝截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%~30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
二、結構特點：
1，采用壓力自緊式密封結構，用牽制板予緊密封圈，密封圈采用成型的柔性石墨圈，介質壓力越高，密封性能越好．
2，采用撞擊式手輪減少了操作力．
3，閥座嵌入閥體，平面密封，閥瓣與閥座密封面均采用鈷基硬質合金等離子噴焊而成，耐磨，抗擦傷，閥桿表面經抗蝕性氮化處理，介質從閥瓣下面流入．
三、應用規范：
1、設計制造JB3595規定
2、結構長度按JB3595規定或按用戶要求
3、連接端按JB3595規定或按用戶要求
4、閥門檢查和試驗按JB3595規定
四、零部件材料：
|
1、零件名稱 |
2、材料牌號 |
||
|
3、閥體 |
4、WCB |
5、WC6 |
6、WC9 |
|
7、活塞 |
8、A105 |
9、WC6 |
10、WC9 |
|
11、閥蓋 |
12、25 |
13、12Cr1MoVA |
|
|
14、閥桿 |
15、1Cr17Ni2 |
16、20Cr1Mo1V1A |
|
|
17、密封環 |
18、05F |
19、05F |
20、柔性石墨 |
|
21、四開環 |
22、1Cr13 |
23、20CrMOIVIA |
|
|
24、填料 |
25、BSP-600 |
26、BSP-600 |
|
|
27、支架 |
28、WCB |
29、WCB |
|
|
30、閥桿螺母 |
31、ZQAL9-4 |
32、ZQAL9-4 |
|
