一、簡介：

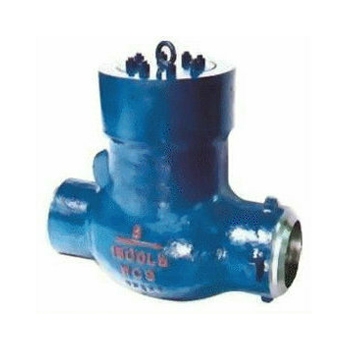

焊接止回閥，驅動方式可選用無驅動，連接方式可選用法蘭、焊接，結構形式可選用升降式、旋啟式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-32MPa，公稱通徑為DN15~600mm，材質可選用鑄鋼、鑄鐵、不銹鋼。
二、焊接止回閥工作原理：
止回閥是能自動阻止流體倒流的閥門。止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。
三、焊接止回閥結構特點：
焊接止回閥一般分為升降式、旋啟式等幾種類型。
升降式止回閥的結構一般與截止閥相似，其閥瓣沿著通道中心線作升降運動，動作可靠，但流體阻力較大，適用于較小口徑的場合。升降式止回閥可分為直通式和立式兩種。直通式升降式止回閥一般只能安裝在水平管路，而立式升降止回閥一般應安裝在垂直管路。
旋啟式止回閥的閥瓣繞轉軸作旋轉運動。其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。單瓣旋啟式止回閥一般適用于中等口徑的場合。大口徑管路選用單瓣旋啟式止回閥時，為減少水錘壓力，最好采用能減小水錘壓力的緩閉止回閥。雙瓣旋啟式止回閥適用于大中口徑管路。對夾雙瓣旋啟式止回閥結構小、重量輕，是一種發展較快的止回閥；多瓣旋啟式止回閥適用于大口徑管道路。
四、焊接止回閥主要零件材料及性能規范：
|
主 要 零 部 件 |
閥體、閥蓋、搖桿 |
WCB |
CF8 |
CF8M |
WC6、WC9 |
|
閥瓣 |
WCB堆Cr13或硬質合金 |
CF8堆硬質合金 |
CF8M堆硬質合金 |
WC6、WC9堆硬質合金 |
|
|
閥座 |
25堆Cr13或硬質合金 |
304堆硬質合金 |
316堆硬質合金 |
20Cr1MoV堆硬質合金 |
|
|
墊片 |
軟鐵、XB450 |
聚四氟乙烯 |
聚四氟乙烯 |
不銹鋼+耐酸石棉纏繞墊 |
|
|
螺栓 |
35CrMoA |
35CrMoA |
35CrMoA |
25Cr1Mo1V |
|
|
螺母 |
45 |
45 |
45 |
35CrMoA |
|
|
主要參數 |
適用介質 |
油品、水、蒸汽 |
硝酸類 |
醋酸類 |
油品、水、蒸汽 |
|
適用溫度 ℃ |
≤425 |
≤200 |
≤200 |
≤550 |
