一、簡介：

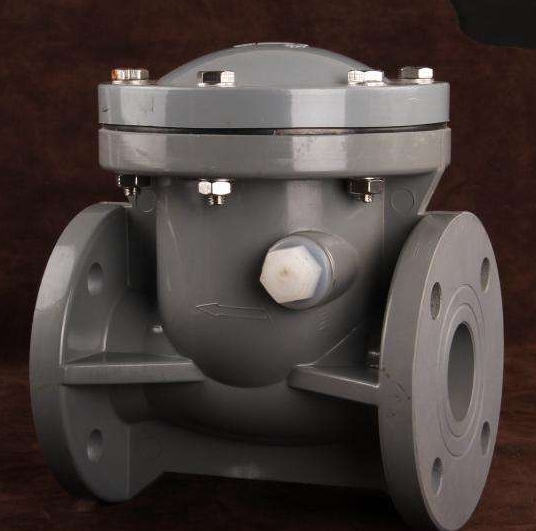

H41F-10S塑料止回閥短期性能在產品標準中是屬于出廠檢驗項目，主要是做閥座的密封試驗與閥體的密封試驗，用于檢查塑料閥門的密封性能，要求塑料閥門即不能有內泄漏（閥座泄漏）現象，也不能有外泄漏（閥體泄漏）現象。閥座的密封試驗是驗證閥門隔離管道系統的性能；閥體的密封實驗是驗證閥門閥桿密封處和閥門各連接端密封處的泄漏情況。塑料閥門與管路系統連接的方式有對焊連接：閥門連接部位的外徑與管材的外徑相等，閥門連接部位端面與管材的端面相對進行焊接；外型結構緊湊美觀。本體重量輕容易安裝。耐腐蝕性強，應用范圍廣，材質衛生無毒，耐磨損、容易拆卸，維護簡單易行，適用流體：水、空氣、油類、腐蝕性化學液體，例如：純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
二、特點：
1、工作壓力高：各種材質在常溫下工作壓力分別可達1.0Mpa.
2、使用溫度廣：PPR的使用溫度為-20℃~+70℃；PP的使用溫度為-20℃~+95℃；GFRPP的使用溫度-20℃~+120℃。
3、抗沖性能好：PPR、GFRPP具有較高的機械強度和耐沖擊性。
4、液體流動阻力�。寒a品內壁光滑，摩擦系數小，輸送效率高。
5、化學性能優：本產品無毒、無味、耐酸堿、耐腐蝕，使用范圍廣。PPR主要用于食品、飲料、自來水、純凈水等具有衛生要求的液體管道及設備，也可用于腐蝕性小的液體管道及設備；PP、GFRPP主要用于腐蝕性較大的強酸、強堿及混合酸的液（氣）體流通。
6）安裝方便、密封性好：本產品質輕，采用粘接或焊接，管件齊全，施工簡便，密封性好，勞動強度小。
三、制造標準：
設計與制造：API594、API6D、JB/T8937
結構長度：API594、API6D、DIN3202、JB/T8937
壓力一溫度等級：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
試驗與檢驗：API598、JB/T9092
四、外形尺寸：
|
公稱壓力 |
公稱通徑 |
主要連接尺寸 |
外形 |
||||||||
|
L |
D |
D 1 |
D 2 |
D 6 |
b |
f |
f 1 |
Z-φd |
H |
||
|
1.6MPa |
40 |
200 |
145 |
110 |
85 |
- |
16 |
2 |
- |
4-18 |
95 |
|
50 |
230 |
160 |
125 |
100 |
- |
16 |
2 |
- |
4-18 |
105 |
|
|
65 |
290 |
180 |
140 |
120 |
- |
18 |
2 |
- |
4-18 |
120 |
|
|
80 |
310 |
195 |
165 |
135 |
- |
20 |
3 |
- |
8-18 |
130 |
|
|
100 |
350 |
215 |
180 |
155 |
- |
20 |
3 |
- |
8-18 |
140 |
|
|
125 |
400 |
245 |
210 |
185 |
- |
22 |
3 |
- |
8-12 |
155 |
|
|
150 |
480 |
280 |
240 |
210 |
- |
24 |
3 |
- |
8-23 |
180 |
|
|
200 |
600 |
335 |
295 |
265 |
- |
26 |
3 |
- |
12-23 |
215 |
|
