一、簡介：

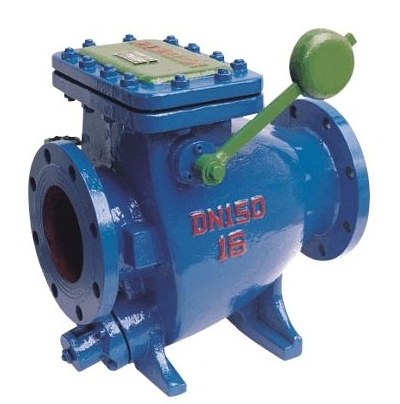

       HH44X微阻緩閉止回閥由閥體、閥蓋、閥瓣、閥軸及調節閥等組成，安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉的水錘壓力，可保障管網安全運行。它具有閥瓣輕、開度大、節電效果顯著，流體阻力小，水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無震動、無噪音等特點。微阻緩閉止回閥是屬于自動閥類的，主要用于防止管道介質的倒流，使得介質單方向的流向管道上，確保流體往同一個方向流動，保障系統安全程度，防止事故的發生。所以微阻緩閉止回閥又稱為逆止閥。該產品結合外來先進的加工技術所制造，結構新穎，造型小巧，是一種超薄形止回閥。

二、產品特點：

 (1)造型簡單，結構的長度短，適合做成很大的口徑。

 (2)在傳統的止回閥上改善，使得閥體更加輕便，體積小巧。

 (3)流道的設計平板，不容易殘留介質的雜質，管路的流體通暢，受到的阻力也小。

 (4)閥瓣的關閉速度可以自我調控，從而水錘的壓力減小。

 (5)止回閥的密封性能強，適用水、油品。強氧化性等工作系統中。

 (6)微阻緩閉止回閥相對于其他閥門更加簡便，結構簡單明了，造型美觀。

 (7)閥瓣的行程短，在關閉閥門時受到的沖擊力就會減小。

 (8)止回閥的壽命長，可靠的性能也高。

三、工作原理：

1.微阻緩閉止回閥的閥瓣自動開啟，讓管路中的介質通過。閥體內的壓力水通過微量閥流進活塞組件的后腔，將活塞從活塞腔內推出。當管路中的水流突然停止運行時，在閥瓣自身的重量和水倒流的作用下，閥瓣會自動關閉系統。閥瓣壓制在活塞頂部的位置時，由于產生反作用了的效果，會使活塞后腔的水阻止活塞倒退回去，從而阻止閥瓣處于關閉狀態，在這樣的情況下，我們可以通過微小的調動調節閥，讓介質緩慢的流回隔離裝置，閥瓣就會慢慢關閉。

2.微阻緩閉止回閥的閥瓣可以快速或者緩慢的關閉閘閥，從而達到防治水流逆向流回和減弱水錘的作用。當緩閉的開度較大時，水錘較小，從而延長關閉的時間;反之，緩閉的開度過小就會造成破壞水錘的不利效果。微阻緩閉止回閥在結構上采用了緩閉開度的調節器，從而用拉桿對活塞伸出的長度進行控制。同時，閥體的設計上也添加了一個微量的調節閥，可以根據水錘峰值到來的時間長短，準確控制流質的流量，并且控制了閥瓣的緩閉時間。

四、技術參數：

公稱壓力：1.0～1.6MPa
公稱通經：50～600mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP 1598

五、零件材料：
