一、產品簡介：

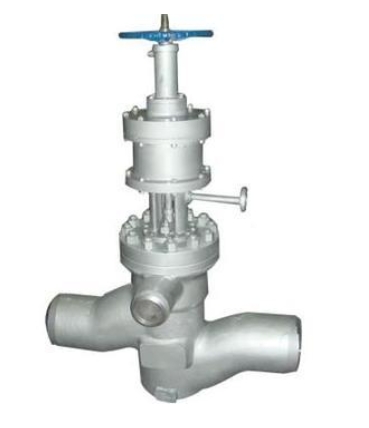

J761Y液動式高加進口閥進口和出口處，作為高加的保護閥門。高加運行過程中，當發生管系泄漏或疏水閥失靈等情況時會導致汽側水位升高，易造成高壓給水倒灌入汽輪機。為防止事故發生，當汽側水位達到報警水位時，電接點水位發訊器接點接通，快速啟閉電磁閥打開，凝結水進入進口閥活塞上方，進口閥瓣關閉，切斷進口高加的給水，同時旁路打開，給水經旁路進入鍋爐，高加解列，從而保證機組正常運行。高加投入時，進口閥閥瓣在系統內給水壓力作用下自動開啟并切斷旁路，給水經過高壓加熱器后進入鍋爐，從而提高電廠的熱效率并保證機組安全運行。
二、產品特點：
1.閥門中腔采用壓力自緊密結構，密封性好；
2.閥門上部設計了手輪關緊結構，高加解列、檢修時，旋下手輪頂緊閥瓣，可防止給水泄漏進入高加及導致密封面損壞，防止誤操作而使給水進入高加，并在閥門因意外卡阻時也能夠順利關閉閥門；
3.進口閥采用了外置活塞室結構，控制介質為凝結水，控制系統因在低溫度、低壓力、低壓差下工作而具有較高的可靠性；
三、產品原理:
高加給水加熱器用進口閥（入口閥）、出口閥（出口止回閥）系列產品分別用于50MW-600MW鍋爐高壓加熱器進口和出口處，作為高加的保護閥門。高加運行過程中，當發生管系泄漏或疏水閥失靈等情況時會導致汽側水位升高，易造成高壓給水倒灌入汽輪機。為防止事故發生，當汽側水位達到報警水位時，電接點水位發訊器接點接通，快速啟閉電磁閥打開，凝結水進入進口閥活塞上方，進口閥瓣關閉，切斷進口高加的給水，同時旁路打開，給水經旁路進入鍋爐，高加解列，從而保證機組正常運行。高加投入時，進口閥閥瓣在系統內給水壓力作用下自動開啟并切斷旁路，給水經過高壓加熱器后進入鍋爐，從而提高電廠的熱效率并保證機組安全運行。
四、產品零部件材料：
閥體：優質碳鋼，閥蓋：優質碳鋼
閥瓣：硬質合金，閥座：硬質合金
閥桿：鉻鉬鋼，密封圈：增強柔性石墨
填料：柔性石墨，支架：碳鋼
五、外形尺寸：
|
序號 |
型號 |
公稱 通徑 DN（mm） |
公稱 壓力 PN（Mpa） |
介質 |
使 用溫度（℃） |
質量（Kg） |
連接尺寸 外徑×壁厚（mm） |
驅動活 塞壓力（Mpa） |
備注 |
|
1 |
GJR963Y-32 |
175 |
32 |
水 |
427 |
555 |
φ219×16 |
0.78~0.98 |
|
|
2 |
GJR963Y-32 |
225 |
32 |
水 |
427 |
663 |
φ273×20 |
0.78~0.98 |
|
|
3 |
GJR963Y-32 |
250 |
32 |
水 |
427 |
1359 |
φ325×31 |
0.78~0.98 |
|
|
4 |
GJR963Y-32 |
300 |
32 |
水 |
427 |
2300 |
φ377×35 |
0.78~0.98 |
|
|
5 |
GJR963Y-32 |
350 |
32 |
水 |
427 |
2785 |
φ457×52 |
2.9 |
|
|
6 |
GJR963Y-32 |
500 |
32 |
水 |
427 |
4900 |
φ508×36 |
2.9 |
|
