PE-9648 信號源說明書（V1.1）
一、 簡介：
PE 系列信號源包含 9696、4896、9648、4848、PCB 板式（定制）等不同的應用方案。供電電源電
壓可以 AC220V、AC110V、AC24V、DC24V 等常用電源。信號類型可以 4-20mA、1-5V、0-10V 等
標準工業信號。 二、 性能指標：
輸入信號： DC4-20mA 輸出信號： DC4-20mA
輸入阻抗： 220Ω 輸出阻抗： 0Ω（恒流源）
精度誤差： ±0.2% 精度誤差： ±0.1%
線性度： ±0.05% 線性度： ±0.05%
響應時間： 0.5s 響應時間： 0.02s
溫度系數： 200ppm 溫度系數： 200ppm
輸入分辨率：±0.1% 輸出分辨率：±0.1%
電源電壓：AC85-265V 50/60Hz 靜態功率：<2W
環境溫度：-40---65℃ 抗沖擊力：2G
外型和開孔尺寸：寬×高×深為 96×48×110mm，開孔：91×45mm

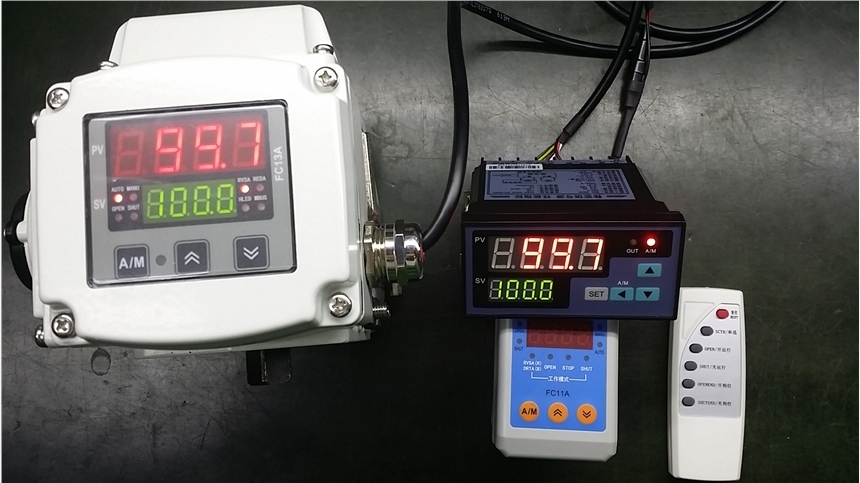

三、 控制面板：
參數
顯示
1
LED
視窗-PV 紅色大的數碼管，顯示 4-20mA 輸入信號百分比值---輸入值
2
LED
視窗-SV 綠色小的數碼管，顯示 4-20mA 輸出信號百分比值---設定值
狀態
指示
3 A/M 紅色指示燈，常亮（無其它意義）
4 OUT 黃色指示燈，閃爍（無其它意義）
按鍵
8 SET 輕觸：自動/手動狀態切換 長按：進入功能菜單設置狀態
功能設置狀態：進入下一功能菜單/確認
? SV 設定值數碼管 位移鍵，按此鍵從數碼管左---右依次移位
9 ▲ SV 設定值數碼管 數值增加鍵
10 ▼ SV 設定值數碼管 數值減少鍵
說明：狀態指示，1 代表亮燈 0 代表不亮燈 567 指示燈均不亮---不作信號脫節檢測
四、 端子接線圖：
如圖： 1、端子 9 和 10：接入 AC220V 電源；
2、端子 13 和 14：輸入 4-20mA 信號； 3、端子 15 和 16：輸出 4-20mA 信號。 五、 使用方法：
通常，外部設備的輸出信號---接到信號源的輸入端子（檢測功能），外部設備的輸入信號---接到信號源
的輸出端子（控制功能），電源通電后，數碼管全亮自檢。
1、 直接按▲或▼鍵，可調整 SV 數碼管的數值，調整范圍為 0.0---100.0，對應 4---20mA 作為信號輸出，
提供給外部設備。外部設備按該設定信號比例調節。每按一下▲或▼鍵，SV 數碼管數值+1.0 或-1.0；
長按▲或▼鍵不放，SV 數碼管數值連續增加或減少數值。
2、 按?鍵，SV 數碼管百位閃爍，此時可按▲或▼鍵調整該位數值，調整好后，繼續按?鍵，SV 數碼管十
位閃爍，繼續按▲或▼鍵調整該位數值，調整好后，繼續按?鍵……直到十分位調整好后，數碼管十分
位退出閃爍狀態，按所設定的值輸出電流值。3、 PV 數碼管顯示外部設備的輸出信號比例值，當外部輸入信號為 4---20mA 時，對應顯示 0.0---100.0 比
例數據。
4、 PV 數碼管顯示范圍 0.0-100.0，即當輸入信號小于 0.0（4mA）或大于 100.0（20mA）時，該超出范圍的
數據自動屏蔽掉。
5、 斷電再從新上電時，SV 輸出按斷電前的設定值繼續顯示(掉電存儲功能)。 六、 標定流程圖：
輸入標定：（輸入信號端子 13 和 14 接可調節 4-20mA 的標準信號源設備）
1、 按住 SET 鍵不動，直到 PV 數碼管顯示 F1= ；按 4 下 SET 鍵，PV 數碼管顯示 F5= 。
2、 按▲或▼鍵，調整 SV 數碼管的數值，當等于 123 時，按 SET 鍵，此時 PV 數碼管顯示 U1=，調節外部
信號源設備，使輸入為標準 4mA。等幾秒鐘，當 SV 數值穩定不變后，按 SET 鍵，此時 PV 數碼管顯
示 U2=，調節外部信號源設備，使輸入為標準 20mA。等幾秒鐘，當 SV 數值穩定不變后，按 SET 鍵，
此時 PV 數碼管顯示 F5=，按▲或▼鍵，調整 SV 數碼管的數值，當等于 5 時，按 SET 鍵，保存退出菜
單。 輸出標定：（輸出信號端子 15 和 16 接檢測 4-20mA 的標準信號設備，如萬用表 mA 檔）
1、 按住 SET 鍵不動，直到 PV 數碼管顯示 F1= ；按 4 下 SET 鍵，PV 數碼管顯示 F5= 。
2、 按▲或▼鍵，調整 SV 數碼管的數值，當等于 223 時，按 SET 鍵，此時 PV 數碼管顯示 U3=，按▲或▼
鍵改變 SV 數碼管的數值，觀察萬用表為標準 4mA。等幾秒鐘，當萬用表數值穩定不變后，按 SET 鍵，
此時 PV 數碼管顯示 U4=，按▲或▼鍵改變 SV 數碼管的數值，觀察萬用表為標準 20mA。等幾秒鐘，當
萬用表數值穩定不變后，按 SET 鍵，此時 PV 數碼管顯示 F5=，按▲或▼鍵，調整 SV 數碼管的數值，
當等于 5 時，按 SET 鍵，保存退出菜單。
當輸入輸出都需要標定時， 123 輸入標定完成后，可進入 223 輸出標定，再使 F5=5 保存退出。
