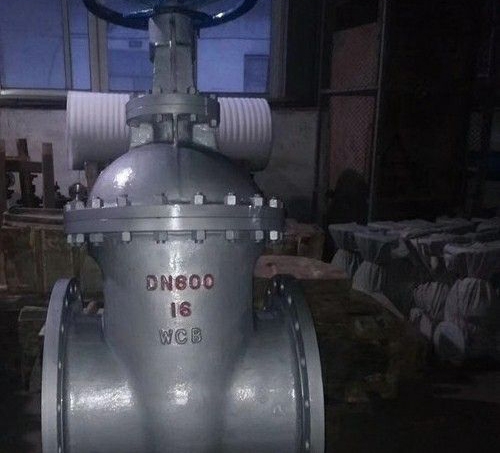

Z45T10C-閘閥/山西Z45T10C-閘閥/中國永一閘閥

產品價格：￥（人民幣）

規格：DN40-DN600

發貨地：本地至全國

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

廣州亞瑞閥門有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：廣州亞瑞閥門有限公司

商鋪名稱：廣州亞瑞閥門有限公司

聯系人：孫建全（先生）

聯系手機：

固定電話：

企業郵箱：349081419@qq.com

聯系地址：廣東省廣州市黃埔區文船路206號

郵編：510770

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

特點:
1、碳鋼材質，不是在偏北方寒冷地區外界使用不會被凍壞。
2、暗桿設計，閥桿不會暴露在外界收到損壞腐蝕。
3、手動開關，操作方便快捷。
4、單閘板楔式密封，密封效果好。
5、通道無流阻物，流通能力強。
執行標準:
設計標準：GB/T12234-2007
結構長度：GB/T12221-2004
法蘭標準：GB9113
檢測試驗：GB13927
部件材質:零件材料

零件名稱	材料
零件名稱	Z45H-10C	Z45H-16C
閥體、閥蓋	WCB	WCB
閘板	WCB+Cr13	WCB+Cr13
閥桿	2Cr13	2Cr13
閥桿螺母	青銅（球鐵）	青銅（球鐵）

性能參數:性能參數

型號	公稱壓力MPa	試驗壓力MPa		工作溫度	使用介質
		密封	強度
Z45H-10C	1	1.1	1.5	≤100-200℃	水、蒸汽、油品

外形結構尺寸:外形尺寸

口徑	Z45H-10C				Z45H-16C
DN（mm)	L	D	H	D0	L	D	H	D0
40	165	145	300	160	240	345	200	160
50	180	160	300	180	250	355	240	180
65	195	180	340	180	265	375	240	180
80	210	195	360	200	280	435	280	200
100	230	215	400	200	300	500	320	200
125	255	245	500	240	325	615	360	240
150	280	280	550	240	350	675	360	240
200	330	335	620	320	400	750	400	320
250	380	390	700	320	450	970	450	320
300	420	440	800	400	500	1145	560	400
350	450	500	950	400	550	-	-	400
400	480	565	1050	500	600	-	-	500
450	510	615	1175	500	650	-	-	500
500	540	670	1410	720	700	-	-	720
600	600	780	1550	720	750	-	-	720

尺寸圖:
安裝注意事項及要點:
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板Z45T10C-閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的Z45T10C-閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的Z45T10C-閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的Z45T10C-閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
