HH47X緩閉止回閥產品概述：
HH47X 微阻緩閉蝶型消聲止回閥主要用于工業循環供排水、污水外理廠以及高層住樓和高級賓館加壓輸出水泵的出品處，防止管網中介質流，自動消除破壞性水錘,從而保水泵和管路不受損壞。在設計上充分考慮了使用環境的要求，曾多次進行技術改造。HH47X型微阻緩閉式蝶形止回閥該產品結構新 穎、體積小、流體阻力小、運行平穩、密封可靠、耐沖刷、耐磨損、緩沖性能好等特點。
微阻緩閉蝶型消聲止回閥--主要技術參數
|
公稱通徑 |
DNmm |
100-1200 |
||
|
公稱壓力 |
PNMPa |
1.0 |
1.6 |
2.5 |
|
試驗壓力PsLb |
密封試驗 |
1.1 |
1.74 |
2.75 |
|
強度試驗 |
1.5 |
2.4 |
3.75 |
|
|
適用介質 |
水、水蒸汽、含微量粉塵空氣等 |
|||
|
適用溫度 |
<80度具體按密封面不同而定 |
|||
|
緩閉時間 |
1-60秒內任意調節 |
|||
微阻緩閉蝶型消聲止回閥--主要零件材料
|
名 稱 |
材 料 |
|
閥 體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閥 板 |
球墨鑄鐵、碳鋼 |
|
閥 桿 |
不銹鋼 |
|
緩 閉 裝 置 |
不銹鋼 |
|
密 封 圈 |
不銹鋼 |
|
填 料 |
柔性石墨 |
|
平衡錘 |
HT150 |
微阻緩閉蝶型消聲止回閥--主要外形尺寸
|
公稱通徑DN |
尺寸 |
||||||
|
L |
H1 |
H2 |
D |
D1 |
b |
Z-Φd |
|
|
200 |
230 |
200 |
370 |
335 |
295 |
26 |
8-32 |
|
250 |
250 |
220 |
400 |
390 |
350 |
28 |
12-23 |
|
300 |
270 |
250 |
450 |
440 |
400 |
28 |
12-23 |
|
350 |
290 |
285 |
480 |
505 |
460 |
30 |
16-23 |
|
400 |
310 |
320 |
500 |
560 |
515 |
32 |
16-25 |
|
450 |
330 |
350 |
530 |
615 |
565 |
32 |
20-25 |
|
500 |
350 |
380 |
560 |
670 |
620 |
34 |
20-25 |
|
600 |
390 |
440 |
580 |
780 |
725 |
36 |
20-30 |
|
700 |
430 |
485 |
760 |
895 |
840 |
40 |
24-30 |
|
800 |
470 |
535 |
830 |
1010 |
950 |
44 |
24-34 |
|
900 |
510 |
610 |
890 |
1110 |
1050 |
46 |
28-34 |
|
1000 |
550 |
660 |
895 |
1220 |
1160 |
50 |
28 |

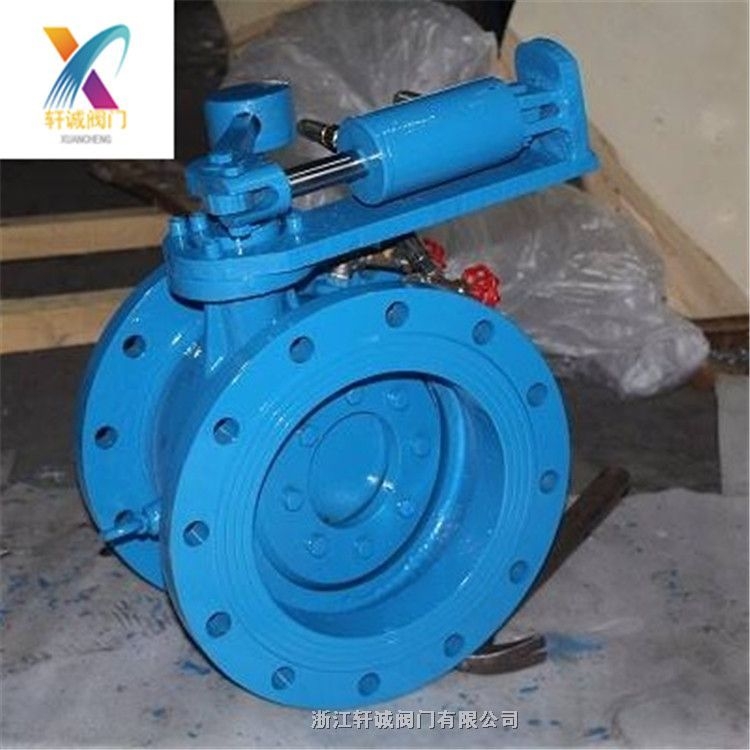

HH47X緩閉止回閥實物圖:
