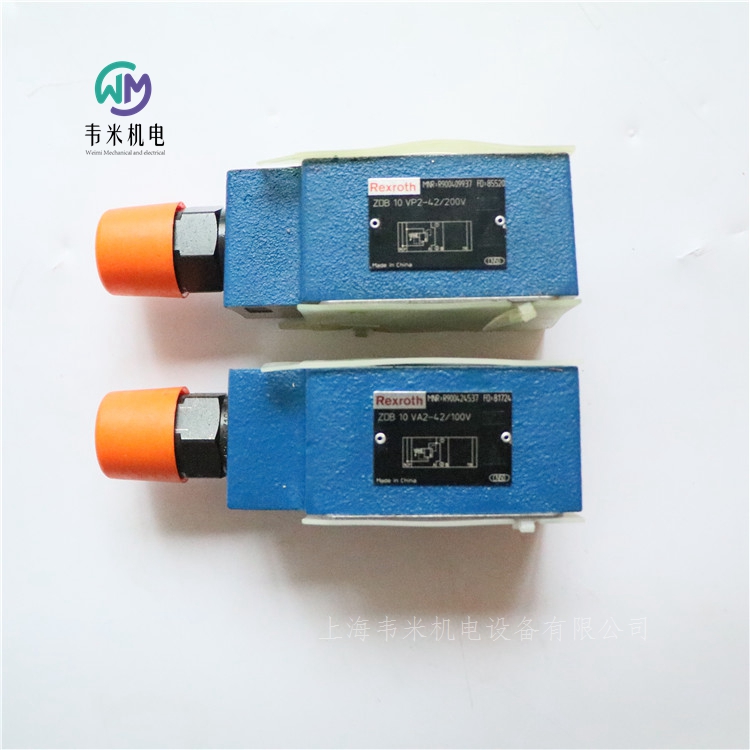

力士樂先導控制溢流閥ZDB10VP2-42/200V R900409937，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH先導控制溢流閥
ZDB10, Z2DB10
規格 10
組件系列 4X
大工作壓力 315 bar
大流量 100 l/min
疊加閥
油口安裝面符合 ISO 4401-05-04-0-05
4 個壓力等級
6 個油路選項
帶 1 個或 2 個壓力閥閥芯
用于壓力調節的 4 種調整類型，可選
-旋鈕
-六角套筒和保護帽
-帶刻度可鎖定旋鈕
-帶刻度旋鈕
防腐蝕設計
ZDB 和 Z2DB 型壓力閥是一種采用疊加閥板設計的先導式溢流閥。這些閥用于限制系統壓力。這些閥門主要由殼體和一個或兩個壓力閥閥芯組成�？赏ㄟ^調整類型設置系統壓力。
在初始位置時閥關閉。通道 A 中的壓力作用于閥芯。同時，壓力還通過噴嘴施加于閥芯的彈簧負載側并通過噴嘴施加于先導座。
如果通道 A 中的壓力超過彈簧上設定的值，則先導座開啟。液壓油從閥芯的彈簧負載側、噴嘴和通道流入通道 T (TA)。所產生的壓降使閥芯移動，從而打開從 A 到 T (TA) 的連接。在通道 A 中，彈簧上設定的壓力需確定下來。
德國力士樂REXROTH先導式溢流閥訂貨號和型號：
R900424537 ZDB10VA2-42/100V
R900409959 ZDB10VP2-41/100V
R900409937 ZDB10VP2-42/200V
R900409958 ZDB10VP2-42/315V
R900411413 Z2DB10VD2-41/100V

壓力控制閥
作用:
用來控制液壓傳動系統中油液的壓力，以滿足執行元件所要求的力和轉矩。
類型:
溢流閥、減壓閥、順序閥、壓力繼電器等。
共同點:
利用作用在閥芯上的液壓力和彈簧力相平衡的原理工作。

溢流閥
類型:直動式、先導式
作用:
(1)在不斷溢流過程中保持系統壓力恒定，起穩壓和溢流作用(p,FP
系統’閥口常開) ;
(2)防止液壓系統過載，起安全保護作用(p,=1.1~1.2p,max，閥口常閉)
(一)溢流閥的基本結構及其工作原理
1、直動式溢流閥
工作原理:
直接利用液壓力與彈簧力相平衡以控制閥芯的啟閉動作，從而保證進油口壓力基本恒定。
特點:
①閥芯所受的液壓力全靠彈簧力平衡，故當系統壓力很高時，彈簧必須很硬，導致結構笨重，調壓不輕便。一般用于壓力小于2.5MPa的低壓系統中，作安全閥或背壓閥使用。
②由于慣性或負載的變化，導致q、變化，即開口度h的變化，由于k很大，所以p不穩定，穩壓精度差;
③結構簡單、便宜，但工作時易產生振動和噪音。

2、
先導式溢流閥
結構:先導調壓部分:控制主閥的溢流壓力；主閥部分:溢流
工作原理:
利用主閥芯上下兩端液體壓力差與彈簧力相平衡的原理來進行壓力控制。
特點:
①因為錐閥作用面積很小，即使壓力很高，彈簧剛度仍不大，調壓輕便;
②因為主閥彈簧很軟，因此溢流量變化時，壓力波動小。靜態特性好;
③能適應各種不同的調壓范圍的要求;
④主閥芯采用錐面閥座式結構密封，沒有搭合量，動作靈敏。

力士樂先導控制溢流閥ZDB10VP2-42/200V R900409937
