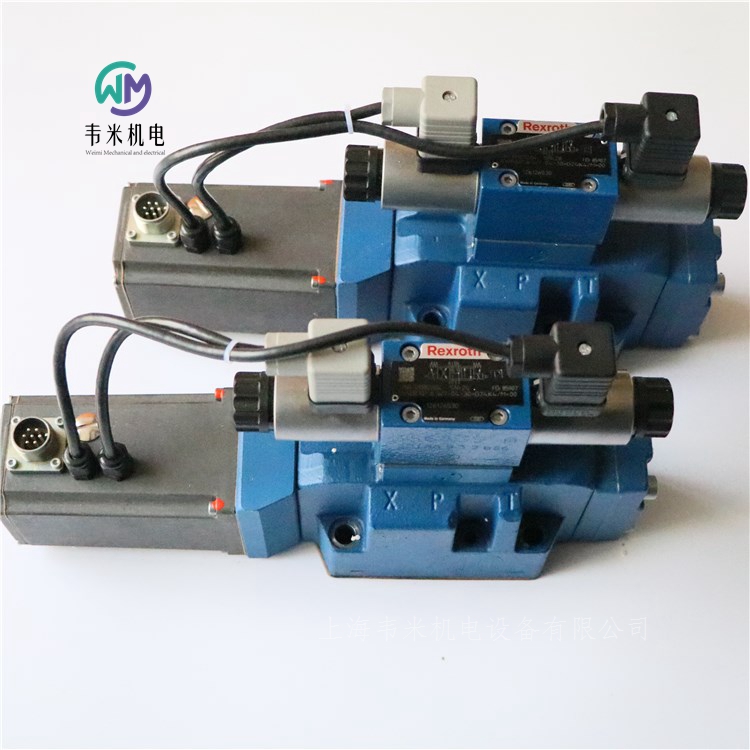

力士樂電液比例閥4WRKE16R3-200P-35/6EG24ETK31/F1D3M，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH帶集成電子元件 (OBE) 和電氣位置反饋的先導式比例方向閥
4WRKE
規格 10, 16, 25, 27, 32, 35
組件系列 3X
大工作壓力 350 bar
大流量 3000 l/min
帶主控制閥芯電氣位置反饋和集成電子元件 (OBE) 的先導式二級比例方向閥
調整體積流量的方向和大小
用比例電磁鐵操縱
用于底板安裝：孔圖按 ISO 4401
電氣位置反饋
彈簧對中的主控制閥芯
先導控制閥：單級比例方向閥
帶位置控制的主級
4WRAP 6 W7.3X/G24… 型先導控制閥（一級）
先導控制閥是直動式比例閥。控制邊的幾何圖元經過優化，可用作比例方向閥型號 4WRKE 的先導控制閥。比例電磁鐵為帶可拆卸線圈的耐壓密閉型濕式插腳直流線圈。它們可將電流按比例轉換為機械力。電流的增加會導致線圈磁力相應增加。所設線圈磁力將在整個控制行程中保持恒定。
先導控制閥主要由殼體、比例電磁鐵和、控制閥芯和彈簧和組成。在非工作情況下，兩個執行機構都連接到油箱。如果兩個線圈中的一個或勵磁，則磁力會將閥的控制閥芯向彈簧或移動。一旦超過遮蓋量，便會堵塞兩個執行機構中的一個與油箱的連接，轉而連接壓力腔。流體從 P 流向主級的控制腔。
4WRKE 型閥門是二級比例方向閥。它們控制流動方向和流量。主級是受位置控制的，這樣，控制閥芯位置在流量較大的情況下也不會受液動力的影響。
這種閥門主要由先導控制閥、殼體、主控制閥芯、蓋、對中彈簧、感應式位置傳感器和減壓閥組成。如果沒有輸入信號，則主控制閥芯就會被對中彈簧固定在中心位置。蓋和中的兩個控制腔通過控制閥芯連接到油箱。主控制閥芯通過感應式位置傳感器連接到合適的控制電子元件。主控制閥芯的位置改變和放大器求和點控制值的改變，都能產生差動電壓。比較控制值和理論值期間，通過電子元件確定可能的控制偏差，并向先導控制閥的比例電磁鐵施加電流。電流會在線圈中產生不斷通過推桿來操作控制閥芯的力。通過控制剖面激活的流量會導致主控制閥芯的調整。連接了感應式位置傳感器內核的主控制閥芯會一直移動，直到理論值與控制值相符。在控制狀態下，主控制閥芯處于力平衡狀態并停留在該控制位置�？刂崎y芯行程和控制開口與控制值成比例改變。控制電子元件集成到閥門中。通過對閥門和電子元件進行調節，可以將批量生產設備導致的偏差保持在較低水平。
不得讓油箱管路排空運行；在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
閥門特征
二級閥的基本設置包括我們的比例閥模塊�！爸骷壛汶娢弧钡牧汶娢徽{節是工廠預設的，可以通過控制電子元件中的電位計，在公稱行程的 ±30 % 范圍內進行調節。拆下蓋殼體前面的保護塞后，方可對集成控制電子元件進行檢修。必須重新調節更換后的先導控制閥或控制電子元件。全部調節工作只能由的專業人員執行。
注意！
零電位更改可能導致系統損壞，故只能由的專業人員執行!
德國力士樂REXROTH比例閥訂貨號和型號：
R900757868 4WRKE10W6-100L-3X/6EG24EK31/F1D3M
R900704397 4WRKE16W8-200L-3X/6EG24K31/A5D3M
R901396450 4WRKE16W8-200L-3X/6EG24K31/F1D3V
R901004332 4WRKE16E1-200L-35/6EG24ETK31/A1D3M
R901087600 4WRKE16R3-200P-35/6EG24ETK31/F1D3M
R901129810 4WRKE16W6-125L-3X/6EG24K31/F1D3V
R901072883 4WRKE27W8-500L-3X/6EG24K31/F1D3M

液壓比例控制系統
以比例控制元件完成動力與運動方向控制，分為比例壓力閥、比例流量閥、比例方向閥及比例方向流量閥，可為模擬量輸入或數字量輸入，視是否帶反饋分為開環控制與閉環控制，一般獲得頻率不是很高(10HZ)以內，高頻響閥可實現較高頻率。
若精度要求不高可考慮使用電液比例控制系統，一般電液比例控制系統可達至以下精度
位置精度- 3 mm
速度精度帶壓力補償器- 3%
加減速斜坡時間-0.5秒
壓力帶位移傳感器的產品-比例壓力閥設定的0.3% (如壓力設定為200bar,精度可達0.6bar)
一般的多驅動器液壓系統皆要求流量及壓力控制，提供比例壓力及流量控制系統
開環式比例壓力及流量控制可用于定量泵及變量泵系統。
速度和流量比例控制的分別是:
流量控制只控制供油量,并不控制驅動元件的運動方向;
若系統負載及變速要求高，則要使用速度控制系統。
速度比例控制多用于自動化控制、注塑機、壓力機等
使用閉環的主要原因:
保持設定值不受外來干擾所影響
→在不同的工作壓力下保持穩定的速度
→在不同的輸出力下保證相同位置
→在帶偏載的情況下作同步移動
提高精度要求
→位置誤差低于1 mm
→壓力誤差低于1 ba
→需要控制加減速度
高動態要求的系統
→模擬應用
→測驗應用


液壓伺服控制系統
以伺服控制元件完成動力與運動方向控制，綜合壓力、流量、方向控制為一體，利用偏差控制進行糾偏，以滿足精度控制需要，必須為閉環控制，可實現較高頻率( 100HZ以上) ,有滑閥式、噴嘴擋板式、射流管式等，常采用機械伺服、電液伺服、氣液伺服。

液壓伺服系統分類:
(1)按輸入的信號變化規律分類:定值控制系統、程序控制系統和伺服系統三類。當系統輸入信號為定值時，稱為定值控制系統，其基本任務是提高系統的抗干擾能力。當系統的輸入信號按預先給定的規律變化時，稱為程序控制系統。伺服系統也稱為隨動系統，其輸入信號是時間的未知函數，輸出量能夠準確、迅速地復現輸入量的變化規律。
(2)按輸入信號的不同分類:機液伺服系統、電液伺服系統、氣液伺服系統等。
(3)按輸出的物理量分類:位置伺服系統、速度伺服系統、力(或壓力)伺服系統等。
(4)按控制元件分類:閥控系統和泵控系統。在機械設備中，閥控系統應用較多。

力士樂電液比例閥4WRKE16R3-200P-35/6EG24ETK31/F1D3M
