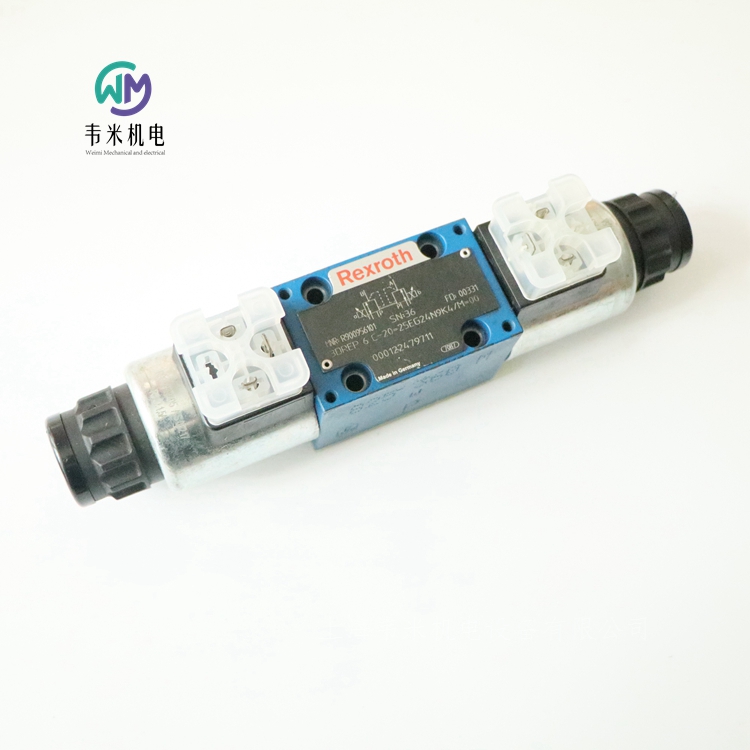

力士樂比例減壓閥3DREP6C-20=25EG24N9K4/M=00，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH三通型號的直動式比例減壓閥
3DREP(E) 6
規格 6
組件系列 2X
安裝位置  任意位置，好為水平
重量  2kg
溫度范圍  -20 … +80℃
建議粘度范圍  30 … 46
滯后  ≤ 5%
重復精度  ≤ 1%
響應靈敏度  ≤ 0.5%
反向死區  ≤ 1%
大工作壓力 100 bar
大流量 15 l/min
電壓類型  直流電壓
信號類型  模擬
用于控制壓力和流向的直動式比例閥
通過帶有中心螺紋和可拆卸線圈的比例電磁鐵進行操縱
用于底板安裝：孔圖按 ISO 4401
手動應急操作，可選
彈簧定中的控制滑板
帶集成電子元件 (OBE) 的型號 3DREPE
帶外部電子元件的型號 3DREP
三通減壓閥類型 3 DREP 6.. 由比例電磁鐵進行直動式操作。其將電氣輸入信號轉換為比例壓力輸出信號。比例電磁鐵是可控制的濕式插腳直流線圈，帶有對中螺紋和可拆卸線圈。這些線圈可選擇性地由外部控制電子元件（3DREP 型）或集成控制電子元件（3DREPE 型）進行控制。
設置：
閥門的基本構成包括：
帶連接面的殼體
控制閥芯，帶壓力測量閥芯
帶對中螺紋的線圈
可選集成控制電子元件
功能：
通過比例電磁鐵設置 A 或 B 中的壓力。壓力的大小取決于電流。線圈斷電后，控制閥芯 將通過壓縮彈簧保持在中心位置。油口 A 和 B 連接到 T，以便液壓油可以不受阻擋地流入油箱。通過為比例電磁鐵（例如線圈“a”）通電，壓力測量閥芯和控制閥芯 將向右移動。這樣將通過具有漸進流體特性的節流橫截面，打開從 P 到 B 及從 A 到 T 的連接。在通道 B 中形成的壓力通過壓力測量閥芯的表面作用于控制閥芯，抵抗線圈磁力。壓力測量閥芯受線圈“b”支撐。如果壓力超過線圈“a”上設置的值，將逆線圈磁力方向回推控制閥芯，并建立 B 與 T 的連接，直到重新達到調定壓力。
壓力與線圈電流成比例。當線圈關閉時，控制閥芯 在壓縮彈簧的作用下返回到中心位置�？蛇x手動應急操作元件可在線圈不通電的情況下移動控制閥芯。
注意：
意外激活手動應急操作元件可能會導致不受控制的機器運動！
帶兩個閥芯位置的閥門（型號 3DREP..A.. 或 3DREP..B..）：
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，雙閥芯位置閥僅配有線圈“a” 或線圈“b”。它裝有保護塞來代替第二個比例電磁鐵。
注意：
不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
控制值：
E 處的參考電位和 D 處的正控制值（或 12 ... 20 mA）導致 A 處產生壓力。
E 處的參考電位和 D 處的負控制值（或 12 ... 4 mA）導致 B 處產生壓力。
通過“b”側帶線圈的閥門（型號 A），E 處的參考電位和 D 處的正控制值（4 ... 20 mA）將導致 A 處產生壓力。
通過“a”側帶線圈的閥門（型號 B），E 處的參考電位和 D 處的正控制值（4 ... 20 mA）將導致 B 處產生壓力。
連接電纜：
推薦：
電纜長度不超過 25 m：型號 LiYCY 5 x 0.75 mm2
電纜長度不超過 50 m：型號 LiYCY 5 x 1.0 mm2
外徑 6.5 至 11 mm
在供電側將屏蔽連接到 PE。
德國力士樂REXROTH比例減壓閥訂貨號和型號：
R900956101 3DREP6C-20=25EG24N9K4/M=00
R900956101 3DREP6C-21=25EG24N9K4/M=00
R900958788 3DREPE6C-21=25EG24N9K31/A1M=00
R901280845 3DREE10P-7X/200YG24K31F1V

力士樂REXROTH供電模塊
類型 VT 11006，VT 11116
供電模塊提供兩種穩定電壓。用于為外部電氣執行機構供電。
VT 11006-1X：24 V / ±15 V
VT 11116-1X：24 V / ±10 V
開關模式的電源設備
電壓反極性保護
通過 LED 顯示的功能控制
輸出電壓在電氣上與工作電壓隔離
注意事項
供電模塊不能抵抗持續的短路！
一路輸出電壓發生過載時，第二路輸出電壓也會降低！
連續運行多個相鄰模塊且溫度高于 40 °C 時，模塊之間的空間必須保持為 ≥ 20 mm！





力士樂REXROTH用于不帶電氣位置反饋的比例閥的閥放大器
VT-MSPA
R901439034 VT-MSPA1-20/A5/000/000
R901439037 VT-MSPA2-20/A5/000/000
R901439037 VT-MSPA2-21/A5/000/000
R901439038 VT-MSPA2-21/F5/000/000
組件系列 2X
適用于控制不帶電氣位置反饋的比例閥和泵控制件
多種力士樂工業液壓閥門可供選擇
設備中所存儲閥門的特性曲線
通過按鈕優化閥門
控制值輸入 0 ... ±10 V 或 4 ... 20 mA
工作電壓的反向極性保護
斜坡發生器上斜坡和下斜坡可以單獨調節
零電位設置
控制值調節
特性曲線發生器
定時功率輸出級
防短路輸出
LED 狀態顯示
測量插口適用于：實際電流值、內部電流控制/設置
所有閥門參數可調節
一般信息
這些放大器模塊適于裝配在禮帽式導軌上。通過 3 個張力彈簧插頭建立電氣連接。電源電壓為 24 VDC。
供電設備
內部供電設備隨附了接通電流限制器以防止出現電流峰值。此外，還集成了反向極性保護功能。
控制值，控制值加法器
"內部控制值" 包括：
"外部控制值"，連接在差分放大器 (2) 的輸入處
零位偏移，標準設置中的 "Z/B" 可調節
在壓力閥中，正控制值會使閥門處的壓力增加。
對于 4W...1) 型號閥門，下列內容適用：
通過線圈 B，0 - +10 V 或 12 - 20 mA 的控制值使閥中流體從 P 流向 A，從 B 流向 T。
通過線圈 A，0 - -10 V 或 12 - 4 mA 的控制值使閥中流體從 P 流向 B，從 A 流向 T。在專家設置中，控制值極性變化是可能的 [5]（請參閱操作說明 30232-B）。
在正常運行時，可以在 "V" 測量插口處測量 "內部控制值"。
斜坡
斜坡限制控制值的傾斜。
您可以在一個斜坡所有斜坡均為一個時間，默認值）和 4Q/2Q 斜坡（斜坡的時間不同）之間選擇。4Q/2Q 斜坡時間在專家設置中設置。特性曲線發生器不影響斜坡時間。
控制值衰減器 "G"
利用控制值衰減器可以降低控制值。
特性曲線發生器
在特性曲線發生器中，預設閥門特性曲線可以調整到實際液壓和控制技術條件。
可以在專家設置中調節以下內容：
先導電流 "B"
階躍 "S"
大電流 "G"（VT-MSPA2 可分別用于 A 和 B）
電流控制器
將對線圈電流進行記錄，并在電流控制器中將其與控制值進行比較，然后補償差異。
時鐘發生器
時鐘發生器會產生輸出級的時鐘頻率 "f"。使用力士樂閥門，時鐘頻率有時隨控制值和/或工作電壓而變化。
功率輸出級
電流輸出級產生比例閥的定時線圈電流。線圈電流被限制為
每次輸出的大允許電流，具體取決于設定閥門。輸出級為防短路設計。如出現內部干擾信號或啟用缺失時，輸出級將關閉。
數字輸入
輸入 DI 可設置到四個不同的功能：
1. 啟用（出廠設置）
2.VT-MSPA1 1) 不帶功能
2.VT-MSPA2 控制值極性變化
3.斜坡開/關
4.單個或相位斜坡
數字輸出
若無電纜中斷、內部錯誤，且 UB ≥ UB 小，則設備會通知準備就緒。
閥門類型 4WRPH6…SO855，開關位置 0-5：
控制值 ±10 V
數字輸入端 2，控制值極性變化


力士樂REXROTH斜盤傾角傳感器
裝配件組件 VT-SWA-1
R900913641 VT-SWA-1-13/DFEE
R900868651 VT-SWA-1-13/SYDFEE
組件系列 1X
在 SYDFEE、SYDFEC、SYDFED、SYDFEn 和 SYDFEF系統（帶集成電子元件的系統）中使用，用于測量 A10V(S)O…DFE… 型泵的轉角并將測量值轉換為電信號
使用霍爾效應傳感器無觸點測量轉角
包括磁座和殼體中帶有集成電子元件的傳感器
R900868651 VT-SWA-1-1X/SYDFEE
用于帶集成電子元件的 SYDFEE、SYDFEC 和 SYDFEn 系統的斜盤傾角傳感器
（包含傳感器和評估電子元件、磁座和內置部件的完整裝配件組件）
適用于 18 - 180 所有規格的泵 A10V(S)O..DFE。


力士樂REXROTH用于 A4VS... 軸向柱塞泵（帶有 HS4 可變排量）和 A2V... 軸向柱塞泵（帶有 EO4 可變排量）的數字閉環控制電子元件
VT-VPCD
組件系列 1X
數字，歐洲板卡格式
用于擺動角和壓力控制，以及軸向柱塞變量泵的功率限制
可能的產品替代 VT-HPC。
特點
帶 HS4 控制的控制系統由以下裝配件組成：
具有 4WRE6-2X/822 附帶比例閥的 A4VS…HS4 軸向柱塞泵，包括用于轉角和閥位置檢測的位置傳感器
在記錄系統壓力時推薦使用的壓力傳感器 HM20-2X
VT-VPCD 控制電子元件可實現 HS4 控制所需的全部電氣功能帶 EO4 控制的控制系統由以下裝配件組成：
具有附帶比例閥的 A2V...EO4 軸向柱塞泵（殼體和/或安裝泵），包括用于轉角和閥位置檢測的位置傳感器
在記錄系統壓力時推薦使用的壓力傳感器 HM20-2X
VT-VPCD 控制電子元件可實現 EO4 控制所需的全部電氣功能參數通過串行接口進行設置。用戶特定的數據可被完全復現，并會受到保護以防無意的或未經授權的調整。
用于調用預設參數的數字輸入
轉角和壓力控制值的斜坡時間
控制值和實際值的模擬輸入
選通輸入和綜合故障輸出
兩個感應測量系統的振蕩器/解調器
定時，流量可控輸出級
內部電源電壓的切換電源設備
功能和狀態顯示 LED
可通過顯示屏和/或 Bodac 配置的 2 個測量插口
串行接口 RS 232
通過局部總線，多可互連 32 個控制電子元件進行參數設置和診斷
大小的選擇（A4VS…HS4 的大小從 40 到 1000，A2V…EO4的大小從 500 到 1000）和參數化通過 BODAC 進行
泵 A4VHO 450 HS4 的參數設置
閥位置控制器
帶附屬轉角控制器的壓力控制器
可設置功率限制的參數
泄漏補償
主/從能力
系泊能力
示波器功能
可設置測試輸出的參數
診斷顯示


力士樂REXROTH比例流量閥的閥放大器
VT-VRPA1-151-1X
R901057060 VT-VRPA1-151-11/V0/0
R901057060 VT-VRPA1-151-12/V0/0
組件系列 1X
模擬，歐洲板卡格式
用于閥：2FRE 10、2FRE 16
差分輸入，可從電壓輸入轉換到電流輸入
兩個非絕緣控制值輸入
選通輸入和“斜坡關閉”輸入
振幅、零電位和可調節斜坡時間
工作電壓反向極性保護
控制值和理論值的輸出
“準備就緒”的 LED 顯示
限制和位置控制器
從斜坡發生器進行輸出時，控制值電壓將到達“Gw”電位計，該電位計可通過面板使用并用作衰減器。也可用于設定閥門的大充液流量。下游限幅器將控制值限制為 105 ％ 至 -5 ％（例如，在過大的控制值電壓下或通過對電位計的零位“Zw”和基本值“Gw”進行調整），以防止閥芯沖撞機械終端位置。限幅器的輸出信號是位置控制值，該值將提供給 PID 控制器并通過輸出級提供給板卡面板上的測量插口“w”以及連接器板 X1 的 端口 28c（斜坡和限幅器后的控制值）�？刂浦禍y量插口“w”的 +6 V 電壓與 +100 % 的控制值相對應。PID 控制器針對 DBRTE 和 FRE 閥門已特別進行優化。在控制器中，位置控制值與實際位置值將會進行比較；如果存在差異，相應的控制輸出將前饋至電流輸出級控制閥門比例電磁鐵的輸出信號。
位置檢測
位置傳感器電子元件包括具有用于控制感應式位置傳感器的下游驅動器的振蕩器和用于分析位置傳感器信號（理論值）的解調器。振蕩器頻率大約為 2.5 kHz。感應式位置傳感器必須作為帶有“中間”傳感的節流回路進行連接。位置傳感器電子元件在工廠已調節。較長的線或電容式位置傳感器的線可能需要重新調整零位（通過電位計“Zx”）�？稍趯嶋H值測量插口上測量理論值（對應于閥芯位置）。
注意：
與控制值相比，實際值信號會為以反向形式輸出。100 % 路徑在理論值測量插口和連接器板 X1 的端口 32a 處對應為 -6 V。
選通輸入
通過選通輸入 20a 處的 > 10 V 信號，啟用輸出級和 I 控制器（由面板上的 LED 黃色燈指示）。通過設置跳線 X3，使用選通輸入的信號即可單獨地啟用它們。之后的轉換輸入將無效。
[ ] = 對電路圖的賦值
使用外部時間電位計時，斜坡時間的內部電位計必須設置為大值（“t1”和“t2”測量插口處電壓約為 20 mV）。當外部電位計的電阻值與內部電位計（約為 500 kΩ）的電阻值并聯時，大斜坡時間將會減小。在這種情況下，將不能單獨設置上升向下斜坡的斜坡時間。
通過應用 > 10 V 的電壓到“斜坡關閉”轉換輸入或設置插入式跳線 X4，將斜坡時間設置為小值（約 15 ms）。之后的轉換輸入將無效。小值對于兩個方向均為有效。
斜坡時間的計算
跳線 X9 插頭（斜坡時間“短”）
跳線 X8 插頭（斜坡時間“長”）
下列內容適用：
U = 測量插口處電壓以伏特為單位“t1”或“t2”
t= 上升和向下斜坡的斜坡時以秒為單位
斜坡功能
下游斜坡發生器 [3] 根據給定的階躍式輸入信號產生斜坡形狀的輸出信號�？墒褂妹姘迳系摹皌1”（上升斜坡）和“t2”（向下斜坡）電位計對輸出信號的時間常量（斜坡時間）進行調整。大的斜坡時間指的是 100 % 的控制值階躍，視跳線設置 (X8，X9) 而定，該時間可能是約 5 s 或 50 s。如果將小于 100 % 的控制值階躍轉換為斜坡發生器輸入，則斜坡時間將相應縮短�？梢栽凇皌1”（上升斜坡）和“t2”（向下斜坡）的測量插口處檢查當前斜坡時間。
供電設備
應用工作電壓后，內部供電設備將會產生與測量零位（M0）相比 ±9 V 電壓。根據對負載零位（L0）的測量，其提高+9 V。電壓 +9 V 和 -9 V（-9 V 對應于 L0）向連接器板 X1 流入并于使用于外部（例如用于控制值電位計）。大負載能力為 25 mA。
準備就緒
如果滿足以下條件，放大器板卡將準備就緒：
工作電壓 > 20 V
內部電源電壓不對稱
位置傳感器線無電纜中斷
線圈導線無短路
“準備就緒”狀態通過面板上的綠色 LED 指示。
控制值
控制值電壓直接由供電設備 [6] 的調節電壓 +9 V 或通過外部控制值電位計。對于“控制值 1”輸入，+9 V ? +100 %，對于“控制值 2”輸入，+6 V ? +100 %。控制值輸入的參考點 1 和 2 始終為 M0 (18ac)�？刂浦递斎� 3 為差分輸入（0 至 +10 V）�？赏ㄟ^將跳線設置為電流輸入（0 至 20 mA 或 4 至 20 mA）進行配置。如果控制值由具有不同參考電位的外部電子元件，則必須使用差分輸入。
斷開或連接控制值電壓時，確保在任何情況下兩根信號線都同時與輸入斷開，或者同時與之相連。所有控制值在前饋之前都將根據其絕對值和符號進行累加。使用“Zw”電位計可以補償控制值分壓中的偏移電壓。
