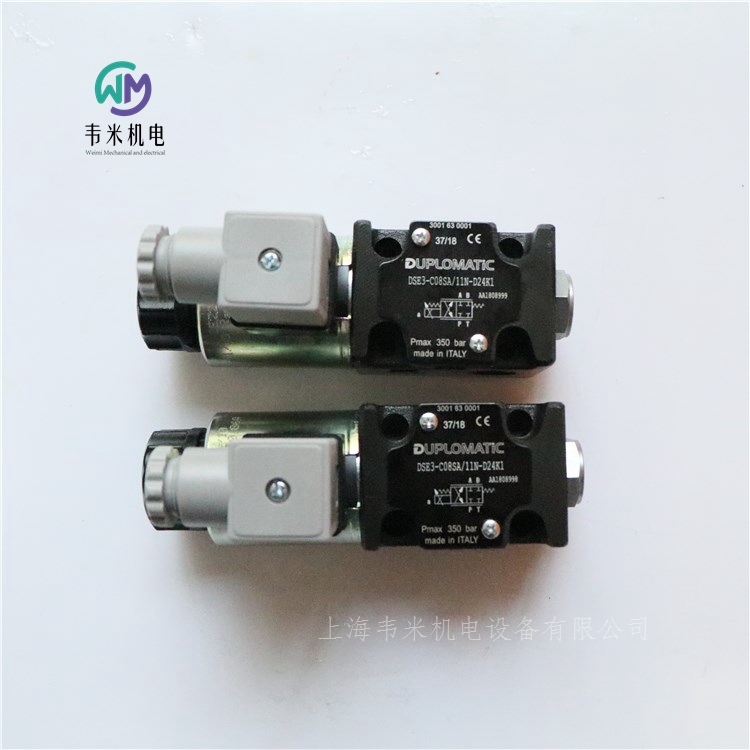

迪普馬比例閥DSE3-C08SA/11N-D24K1，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

迪普馬DUPLOMATIC比例方向閥DSE3
-直動式比例方向閥 DSE3，油口符合 ISO 4401(CETOP RP 121H)標準。
-該閥可用于液壓執行機構的方向和速度控制。
-該閥開度和流量調節，與電磁鐵電流輸入成比例。
-該閥可通過電流控制供給單元直接控制，或者和外部電氣控制卡一起組合控制，從而充分發揮閥的性能。
-還可提供手柄式手動應急操作。
技術參數 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)
大工作壓力：
油口 P - A - B  350bar
油口 T  210bar
公稱流量（P-T壓差ΔP=10bar)  1,3 - 4 - 8 - 16 - 26 l/min
滯環 (PWM 200 Hz) % Q max < 6%
重復精度 % Q max < ± 1,5%
環境溫度范圍  -20 / +60°C
油液溫度范圍  -20 / +80°C
油液粘度范圍   10 ÷ 400cSt
油液允許的高污染度 根據ISO 4406:1999 等級 18/16/13
推薦油液粘度  25cSt
重量：
單電磁鐵閥  1,6kg
雙電磁鐵閥  2,0kg
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封(代號N)。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。若使用
其他油液，例如HFA、HFB、HFC，請咨詢我們。 當工作油溫高于80 °C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
比例電磁鐵
比例電磁鐵由兩部分組成：鐵芯和線圈。
鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至小值，從而減小滯環。
線圈通過鎖緊螺母安裝在鐵芯上。
根據安裝空間，可作360°旋轉。
階躍響應是指閥跟隨輸入參考信號的階躍變化，達到90%設定值所需的時間。表中所列的典型階躍響應時間，是閥芯機能C16在P-T壓差Δp=30bar條件下測得。
階躍響應參考信號  0→100%  100%→0
階躍響應時間ms
DSE3-A*  50
DSE3-C*  40
安裝
在不影響正確操作的條件下，DSE3閥可在任意方向安裝。
請確保液壓回路中沒有空氣。
閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。
手動應急操作
標準閥的手動應急操作集成在電磁鐵的鐵芯內。手動應急操作必須使用合適的工具，以不損壞鐵芯的滑動表面。
有四種不同的形式手動應急操作可供選擇：
-CM型，帶手動應急保護罩。
-CS型， 帶有配M4螺釘的金屬環螺母，以及可進行持續機械操作的鎖緊螺母。
-CH型，手柄式手動應急操作。
-CK型，旋鈕式。當設定螺釘旋緊至其位置和旋鈕邊緣對齊時，鎖緊旋鈕直至與閥芯接觸：在這個位置上，手動應急操作不會被激發且閥不得電。調整手動應急操作后，鎖緊設定螺釘以防止旋鈕變松。
電氣控制單元
DSE3 - * * SA (SB)
EDC-112  24V DC電磁鐵  插頭式
EDC-142  12V DC電磁鐵  插頭式
EDM-M112  24V DC電磁鐵 DIN EN 50022導軌式
EDM-M142  12V DC電磁鐵  DIN EN 50022導軌式
UEIK-11  24V DC電磁鐵  歐洲卡式
DSE3 - A* DSE3 - C*
EDM-M212  24V DC電磁鐵  DIN EN 50022導軌式
EDM-M242  12V DC電磁鐵  DIN EN 50022導軌式
UEIK-21  24V DC電磁鐵  歐洲卡式
安裝板
型號 PMMD-AI3G 底部油口
型號 PMMD-AL3G 側面油口
P, T, A, B油口螺紋： 3/8” BSP
意大利迪普馬DUPLOMATIC比例閥訂貨型號：
DSE3-A26/11N-D24K1
DSE3-A26/11V-D24K1/CK
DSE3-C08/11N-D24K1
DSE3-C08SA/11N-D24K1
DSE3-C16/11N-D24K1
DSE3-C16SA/11N-D24K1
DSE3-C26SA/11N-D24K1
DSE3-C04/11N-D24K1
DSE3J-Z12/20N-E0K11
DSE3J-Z30/15/20N-E0K11
DSE5-A60/10N-D24K1
DSE5-C60/10N-D24K1

意大利迪普馬DUPLOMATIC電液伺服閥帶集成放大板DXJ5系列
板式安裝ISO 4401-05 (CETOP R05)
大工作壓力 350 bar
四通伺服比例閥DXJ5的閥芯在閥套內移動。該閥由線性力馬達直接驅動，從而獲得獨立于系統壓力的高動態性能。閥芯位移由線性傳感器(LVDT)閉環控制，從而確保高精度和重復性。
該閥可提供兩種不同的流量控制范圍，大至100 l/min，閥芯零遮蓋，安裝面尺寸符合ISO 4401 (CETOP RP 121H) 標準。
該閥的特點是其集成式放大板基于SMD 技術，可以保證標準調節和簡易電氣接線。除了可能需要電氣調節零點外，該放大板不需要任何調節。
適用于位置、速度和壓力的閉環控制應用。斷電時或者參考輸入信號為零時，閥芯自動回到中位。在此位置，閥有一個小泄漏量，取決于工作壓力。
可提供外泄型。
技術參數 (在油溫50℃，液壓油粘度36cSt條件下測得)
大工作壓力
P - A - B口   350bar
T口 (標準)   50bar
T口帶Y口  350bar
公稱流量Qnom (P-T壓差Δp 70)  60 - 100l/min
零位泄漏量 (p=140 bar時)  l/min   ≤ 3% Q nom
滯環  < 0,2% In
閾值  < 0,1% In
溫度漂移(ΔT= 50°C時)  < 1,5% In
響應時間  ≤ 20ms
三軸振動  30g
符合CEI EN 60529的保護等級   IP 65
環境溫度范圍  -20/+60℃
油液溫度范圍  -20/+80℃
油液粘度范圍  5 - 400cSt
油液允許的高污染度  根據ISO 4406:1999等級 17/15/12
推薦油液粘度  25cSt
重量6.3kg
電氣特性
外接保險絲 = 2,5 A
所有導線的小截面積 ≈ 0,75 mm2
進行閥的電氣連接時(屏蔽，接地保護)，必須采取合適的措施，從而確保不會因為當地不同的接地電勢造成過高的接地電流。
差動信號線和閥芯位置信號線，必須與閥側的配套插頭防護罩以及電控箱側的0V (信號地)連接。
EMC：滿足EN 55011:1998，等級B的要求，并且抗干擾調節符合EN 61000-6-2:1998。
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對HFDR 油液（磷酸酯），使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。當工作油溫高于80 °C時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。
安裝
在不影響正確操作的條件下，DXJ5閥可在任意方向安裝。閥可通過螺釘安裝在平面度范圍0,01/100mm和粗糙度Ra < 0,8 μm的安裝面上。如果相關值達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。安裝時，請注意環境和閥的清潔度。
迪普馬DUPLOMATIC伺服閥訂貨型號：
DXJ5-D0L060/10N/E0K11
DXJ5-D0L100/10N/E0K11
DXJ5-D0L100/10N/E1K11

迪普馬DUPLOMATIC先導式比例溢流閥PRE
板式安裝
大工作壓力 350 bar
-先導式比例溢流閥PRE*，安裝面尺寸符合ISO 6264標準(CETOP RP 121H)。 -該系列閥通常用于控制液壓回路的壓力，即使設定接近標定值，也能夠使用泵的全流量。
-其兩級設計和寬大流道確保壓降減小，從而提高系統的能耗性能。
-壓力調節與電磁鐵電流輸入成比例。
-該閥可以通過電流控制供給單元直接控制，或者和外部電氣控制卡一起進行組合控制，從而充分發揮閥的性能。 -該系列閥安裝了手動溢流閥，其出廠設定≥15%壓力控制范圍內的大值。
-該系列閥可以提供三種規格，大流量至500 l/min，以及四種壓力控制范圍，高至350 bar。
技術參數 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)
類型  PRE10  PRE25  PRE32
大工作壓力：350bar
大流量 200l/min  400l/min  500l/min
滯環 % of p nom < 5%
重復精度 % of p nom < ±1,5%
環境溫度范圍  -20 / +60°C
油液溫度范圍  -20 / +80°C
油液粘度范圍  10 - 400cSt
油液允許的高污染度 根據 ISO 4406:1999 等級 18/16/13
推薦油液粘度  25cSt
重量：5kg  5.8kg  8kg
 液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密 封（代號N。對于HFDR 油液（磷酸酯），則使用FPM 密封（代號V）。當工作油溫高于80 °C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
比例電磁鐵
比例電磁鐵由兩部分組成：鐵芯和線圈。
鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至小值，從而減小滯環。
線圈通過鎖緊螺母安裝在鐵芯上，并且根據安裝空間，可作360°旋轉。
階躍響應
階躍響應是指閥跟隨輸入參考信號的階躍變化，達到90%設定值所需的時間。
階躍響應參考信號  0→100%  100→0%
階躍響應時間  120ms  90ms
安裝
我們建議將PRE*閥水平安裝，或者電磁鐵朝下豎直安裝。如果閥垂直安裝且電磁鐵朝上，須考慮小控制壓力發生變化的可能性。
請確保液壓回路中沒有空氣。在一些特殊應用中，必須通過使用電磁鐵鐵芯中適當的排氣螺栓，排出鐵芯中所夾帶的空氣。 在操作的后，確保正確擰緊排氣螺栓。
將閥的T口與油箱直接連接�？刂茐毫χ当仨毤由蟃口檢測到的任何背壓值。在正常操作條件下，T口允許的大背壓是2 bar。
閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于0.01/100。如果平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。
電氣控制單元
EDC-112  24V DC電磁鐵  插頭式
EDC-142  12V DC電磁鐵  插頭式
EDM-M112  24V DC電磁鐵 DIN EN 50022導軌式
EDM-M142  12V DC電磁鐵  DIN EN 50022導軌式
UEIK-11  24V DC電磁鐵  歐洲卡式
安裝板
類型  PRE10  PRE25  PRE32
安裝版型號 PMRQ3-AI4G底部油口  PMRQ5-AI5G底部油口  PMRQ7-AI7G底部油口
P, T油口尺寸 P: 1/2” BSP；T: 3/4” BSP  、1” BSP、1” ? BSP
X 油口尺寸 1/4” BSP  1/4” BSP  1/4” BSP
迪普馬DUPLOMATIC先導式比例溢流閥型號：
PRE10-210/20N-D24K1
PRE10-350/20V-D24K1
PRE10-350/10N-D24K1
PRE10-350/20N-D24K1

迪普馬DUPLOMATIC充液閥
夾板式安裝
高工作壓力 350 bar
-液控先導閥CFP專門為液壓壓力機設計，允許壓力機油缸在快速上升和下降的行程中，迅速充滿和釋放油液。
-此閥為“夾心式”安裝，可直接安裝在吸油法蘭(與油箱連接)和油缸之間。
-可提供和X先導油口相連接的預打開裝置，從而允許液壓缸上升行程開始前油路泄壓。
-CFP閥可提供7種不同的規格，大流量可達2500l/min。
技術參數
閥參數 CFP-S032 CFP-S040 CFP-S050 CFP-S063 CFP-S080 CFP-S100 CFP-S125
公稱尺寸DN-32 DN-40 DN-50 DN-63 DN-80 DN-100 DN-125
大流量 (壓差 ?p =0,3 bar和油液粘度36cSt 時) 160l/min 250l/min 400l/min 600l/min 1000l/min 1600l/min 2500l/min
大壓力：
油口 P 和 B  350bar
油口 X  100bar
油口 A  16bar
重量  1.2kg  1.7kg  2.5kg  3.5kg  5.2kg  12kg  20kg
環境溫度范圍  –20 / +50°C
油液溫度范圍  –20 / +80°C
油液粘度范圍  10-400cSt
推薦油液粘度  25cSt
油液允許的高污染等級 根據 ISO 4406:1999 等級 20/18/15
液壓油
使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封。對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。當工作油溫高于80 °C 時，將會導致液壓油和密封過快老化與變質。
意大利迪普馬DUPLOMATIC充液閥訂貨型號：
CFP-S040/0/10N

迪普馬DUPLOMATIC壓力傳感器PTH系列
高工作壓力 40 - 100 - 250 - 400 bar
使用說明
該系列壓力傳感器主要應用于工業應用領域和移動機械上。
該傳感器的主要特性是能夠在惡劣工作條件下保證功能的穩定性，尤其是在能夠適應的油液工作溫度范圍方面，可從低-40°C到高+120°C。
該傳感器是基于受力-應變原理設計，利用SMT技術提供電路電源，確保其具有較高穩定性以及抗波動和抗外界機械壓力影響的能力。
與油液接觸的每一組件都是不銹鋼材質， 整個壓力傳感器均可防油。
帶DIN型連接插頭的傳感器電氣連接防護等級為IP65，而帶M12型連接插頭的傳感器等級可達IP67。
該系列傳感器可提供電流輸出信號4 - 20 mA或者電壓輸出信號0 - 10 V，同時具有反向極性保護。
從40bar到400 bar，該系列傳感器可提供4種不同壓力范圍。
技術參數
公稱壓力 PN  40-100-250-400bar
高動態壓力  75% PN
大壓力  200% PN
精度等級  0,5% PN
輸出信號
電壓  0...10V
電流  4...20mA
響應時間  < 1ms
滯環  ± 0,2% PN
重復精度  ± 0,05% PN
線性度  ± 0,2% PN
穩定性（1百萬次循環后）  ± 0,1% PN
工作溫度范圍  - 40/+120℃
熱漂移 從0到+100 °C  ± 1% PN
符合 EC 標準  輻射 61000-6-3 抗擾性 61000-6-2
可變電阻  > 20 G
壓力接口  G 1/4” 帶集成密封
電氣連接
K10連接：3極+接地 DIN 43650簡易型插頭
K12連接（按需求提供）M12x1 4針直插頭
保護等級 (EN 60529)  K10連接：IP 65  K12連接：IP 67
環境溫度范圍  K10連接：- 20/+ 80℃   K12連接：- 25/+85℃
殼體材質  AISI 304
重量  0.1kg
傳感器電壓
PTH-*/20E0-*
該類傳感器裝有穩壓器，能為電路提供穩定電壓，不依賴于電源所供電壓。
我們推薦穩定電源供應電壓為24 VDC。
 PTH-*/20E1-*
推薦電源供應電壓為24 VDC ，負載電阻為700 Ohm。
迪普馬DUPLOMATIC壓力傳感器型號：
PTH-250/30V-E0K10

迪普馬比例閥DSE3-C08SA/11N-D24K1
