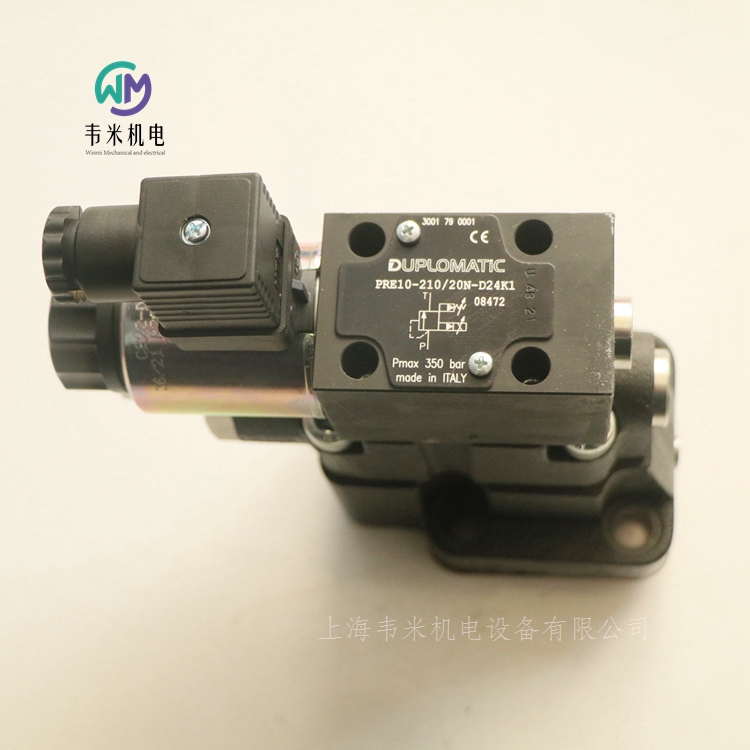

DUPLOMATIC比例溢流閥PRE10-210/20N-D24K1，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

迪普馬DUPLOMATIC先導式比例溢流閥PRE
板式安裝
大工作壓力 350 bar
-先導式比例溢流閥PRE*，安裝面尺寸符合ISO 6264標準(CETOP RP 121H)。 -該系列閥通常用于控制液壓回路的壓力，即使設定接近標定值，也能夠使用泵的全流量。
-其兩級設計和寬大流道確保壓降減小，從而提高系統的能耗性能。
-壓力調節與電磁鐵電流輸入成比例。
-該閥可以通過電流控制供給單元直接控制，或者和外部電氣控制卡一起進行組合控制，從而充分發揮閥的性能。 -該系列閥安裝了手動溢流閥，其出廠設定≥15%壓力控制范圍內的大值。
-該系列閥可以提供三種規格，大流量至500 l/min，以及四種壓力控制范圍，高至350 bar。
技術參數 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)
類型  PRE10  PRE25  PRE32
大工作壓力：350bar
大流量 200l/min  400l/min  500l/min
滯環 % of p nom < 5%
重復精度 % of p nom < ±1,5%
環境溫度范圍  -20 / +60°C
油液溫度范圍  -20 / +80°C
油液粘度范圍  10 - 400cSt
油液允許的高污染度 根據 ISO 4406:1999 等級 18/16/13
推薦油液粘度  25cSt
重量：5kg  5.8kg  8kg
 液壓油
使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密 封（代號N。對于HFDR 油液（磷酸酯），則使用FPM 密封（代號V）。當工作油溫高于80 °C時，將會導致液壓油和密封過快老化與變質。
請注意保持液壓油穩定的物理和化學性能。
比例電磁鐵
比例電磁鐵由兩部分組成：鐵芯和線圈。
鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至小值，從而減小滯環。
線圈通過鎖緊螺母安裝在鐵芯上，并且根據安裝空間，可作360°旋轉。
階躍響應
階躍響應是指閥跟隨輸入參考信號的階躍變化，達到90%設定值所需的時間。
階躍響應參考信號  0→100%  100→0%
階躍響應時間  120ms  90ms
安裝
我們建議將PRE*閥水平安裝，或者電磁鐵朝下豎直安裝。如果閥垂直安裝且電磁鐵朝上，須考慮小控制壓力發生變化的可能性。
請確保液壓回路中沒有空氣。在一些特殊應用中，必須通過使用電磁鐵鐵芯中適當的排氣螺栓，排出鐵芯中所夾帶的空氣。 在操作的后，確保正確擰緊排氣螺栓。
將閥的T口與油箱直接連接�？刂茐毫χ当仨毤由蟃口檢測到的任何背壓值。在正常操作條件下，T口允許的大背壓是2 bar。
閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于0.01/100。如果平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。
電氣控制單元
EDC-112  24V DC電磁鐵  插頭式
EDC-142  12V DC電磁鐵  插頭式
EDM-M112  24V DC電磁鐵 DIN EN 50022導軌式
EDM-M142  12V DC電磁鐵  DIN EN 50022導軌式
UEIK-11  24V DC電磁鐵  歐洲卡式
安裝板
類型  PRE10  PRE25  PRE32
安裝版型號 PMRQ3-AI4G底部油口  PMRQ5-AI5G底部油口  PMRQ7-AI7G底部油口
P, T油口尺寸 P: 1/2” BSP；T: 3/4” BSP  、1” BSP、1” ? BSP
X 油口尺寸 1/4” BSP  1/4” BSP  1/4” BSP
迪普馬DUPLOMATIC先導式比例溢流閥型號：
PRE10-210/20N-D24K1
PRE10-350/20V-D24K1
PRE10-350/10N-D24K1
PRE10-350/20N-D24K1

意大利迪普馬DUPLOMATIC數字放大器用于開環比例閥EDM-M*系列
EDM-M1 單電磁鐵
EDM-M2 雙電磁鐵
EDM-M3 兩個單電磁鐵獨立通道
導軌式安裝形式: DIN EN 50022
EDM-M*型卡是一種用于開環比例閥控制的數字放大器。其設計符合導軌式安裝形式：DIN?EN 50022。
該單元提供和參考輸入信號成比例的可變電流，不受溫度變化或者負載阻抗的影響。
電磁鐵電源的PWM特性減小了閥的滯環，從而優化了控制精度。該單元可提供三種主要形式，可控制單電磁鐵閥(M1)，雙電磁鐵閥(M2) 和兩個獨立通道控制兩個單電磁鐵閥(M3)。每個形式均可根據相應的閥，優化定制各種不同的 大電流規格和開關頻率(PWM)。
參數調節可通過前面板上的按鍵和顯示完成，或者通過RS232 或USB轉換器(EDMPC/20 軟件)，連接筆記本電腦實現。
電源電壓  10 - 30 V DC含波動值
所需功率  小20W - 大40W
輸出電流  小800mA - 大2600mA
電源電氣保護 過載超過33V 極性反轉
輸出電氣保護 短路
模擬量電氣保護 至30V DC 由于不正確的電源連接
可用參考輸入信號
0 - 10V 輸入阻抗 10-100 k?
±10V 輸入阻抗10-100 k?
4-20 mA 輸入阻抗  大500 ?
額外輸出口 ±10V DC至電源 50 + 50 mA至外部電位計
電磁兼容性 (EMC) 根據2004/108/CE 標準
外殼材料 熱塑性塑料聚酰胺
外殼尺寸  120 x 93 x 23mm
插頭 插入式接線端子帶緊固螺栓： 15針
工作溫度范圍 -20 / +70°C
質量  0,15kg

意大利迪普馬DUPLOMATIC放大板EDM-M*
功能說明
電源
放大板所需要的供電電源為10到30 V DC 之間(端子1和2)。
注意： 放大板的電源電壓值必須高于所控制電磁鐵的額定工作電壓。
電源電壓必須經過整流和濾波，并且 大允許波動在上述電壓范圍內。
卡所需要的功率由電源電壓值和供電電流 大值決定(取決于卡的型號)。 通常來說，所需功率的穩妥值可以認為是V x I的乘積。
例如： 卡的 大電流= 800 mA且電源電壓為24 V DC，則所需要的功率約為20W。如果卡的 大電流=1600 mA并且電源電壓為24 VDC，則所使用的功率等于38.5 W。
電氣保護
放大板具有防止超壓和極性反轉的功能。
輸出端有短路保護。
參考輸入信號
放大板可接受來自于外部發生器(PLC，CNC)，或者由卡本身供電的外部電位計，提供的電壓參考輸入信號0 - 10 V和± 10 V，以及電流參考輸入信號4 - 20 mA。相應的參考輸入值取決于卡的型號。
信號
供電指示(電源)
兩個紅色的顯示表示卡的電源：
亮 - 電源正常 不亮 - 無電源
閃爍 - 其他
放大板狀態輸出
放大板的狀態可通過位于針腳9 (參考零電源，針腳15)的“卡狀態輸出”進行檢測，帶220 K?負載阻抗， 大電流100 mA。若卡正常工作，此針腳處的電壓和電源相同；如果卡出現故障，輸出電壓為零。
故障包括：
低電壓 (低于10V)
短路
未連接線圈 如果針腳9的輸出過低，控制邏輯會禁止電源輸出供給電磁鐵。如果故障解除，放大板將會自動重啟。
調節
有兩種調節模式：參數觀測和參數編輯。一種模式可實時監測各控制值，包括兩個通道中需要的和可讀的電流值。二種模式可進行工作參數觀測和編輯。

參數觀測
放大板切換到參數觀測模式時，顯示的一個變化參數值為通道1的參考
輸入信號。
通過按鍵(+)和(-)，可切換不同的參數。每選中一個參數時，它的名字縮寫將會出現約一秒鐘。
通過短暫地按下按鍵(E)，當前參數名會顯示約一秒鐘。
可選擇的參數包括：
U1: 通道1參考輸入信號:0+9,9V用于單電磁鐵4-20 mA；- 9,9/0/+9,9 V用于雙電磁鐵4/12/20mA
C1:根據輸入信號，通道1所需要的電流，單位安培，范圍從0到3.0 A。
E1:通道1實際提供的電流，單位安培，范圍從0到3.0 A。
U2:通道2參考輸入信號：0+9,9V用于單電磁鐵4-20 mA；- 9,9/0/+9,9 V用于雙電磁鐵4/12/20mA
C2:根據輸入信號，通道1所需要的電流，單位安培，范圍從0 到3.0 A。
E2:通道2實際提供的電流，單位安培，范圍從0到3.0 A。
所有提到的參數，均可從位于插頭前面板的兩位數字顯示觀測到。

參數編輯
按住鍵(-)1,5秒鐘以上，可從參數觀測模式切換到參數編輯模式，反之亦然。
在參數編輯模式中，和前述模式一樣，可通過短暫按下鍵(+)和(-)，切換不同的參數。每選中一個參數時，它的名字縮寫將會出現約一秒鐘。 通過短暫地按下按鍵(E)，當前參數名會顯示約一秒鐘。 按住鍵(E)1,5秒鐘以上，參數名大約閃爍一秒鐘：通過按鍵(+)和(-) ， 可修改參數值。每當這些按鍵中的一個被按下，相應值增大或者減小一個單位；按住按鍵不放，值可持續增大。
一旦編輯獲得所需要的值，通過按下按鍵(E)退出。此時，值存儲在EEPROM中，按鍵(+)和(-)恢復其參數選擇功能。 一旦參數化循環完成，按住按鍵(+)2秒以上，直至顯示開始閃爍， 所有參數都將被存儲到EEPROM中，并且重新回到參數觀測模式。

可選擇的參數包括：
G1: “I Max” 電流， 以毫安表示。
此參數設定了參考輸入信號為 大值+10 V (或者20 mA)時，供給通道1電磁鐵的 大電流。此參數用于限定閥控制的液壓尺寸 大值。
o1: “I Min” 電流， 以毫安表示。
此參數設定了參考輸入信號超出0,1 V (或者0,1 mA)的限制時，通道1電磁鐵的偏置電流。此參數用于清除閥的不靈敏區域(死 區)。
范圍 = I Max的0 - 50%
r1：“Max Ramp” - 斜坡時間，單位秒。 當參考輸入信號從零到100%變化時，該參數設定了通道1供給
電流從零到 大值所需的時間，反之亦然。此參數用于減慢閥的響應時間，以防輸入信號出現突變。
范圍 = 00 - 20 秒
u1: “Ramp Up” 上升斜坡時間，以斜坡時間r1的%進行表示。該參數設定了輸入信號從0到100%變化時，通道1的電流增大時間。
默認值 = 99%
范圍 = 00 - 99%
d1: “Ramp Dn” - 下降斜坡時間，以斜坡時間r1的%進行表示。該參數設定了輸入信號從100%到0變化時，通道1的電流減小時間。
默認值 = 99%
范圍 = 00 - 99%
G2: “I Max” - 電流， 以毫安表示。
此參數設定了參考輸入信號為 大值時，供給通道2電磁鐵的 大電流。
o2: “I Min” - 電流， 以毫安表示。
此參數設定了通道2電磁鐵的偏置電流。
范圍 = I Max的0 - 50%
r2: “Max Ramp” - 斜坡時間，單位秒。 當參考輸入信號從零到100%變化時，該參數設定了通道2供給
電流從零到 大值所需的時間，反之亦然。此參數用于減慢閥的響應時間，以防輸入信號出現突變。
范圍 = 00 - 20 秒
u2: “Ramp Up” 上升斜坡時間，以斜坡時間r2的%進行表示。該參數設定了輸入信號從0到100%變化時，通道2的電流增大時間。
默認值 = 99%
范圍 = 00 - 99%
d2: “Ramp Dn” 下降斜坡時間，以斜坡時間r2的%來進行表示。該參數設定了輸入信號從100%到0變化時，通道2的電流減小時
間。
默認值 = 99%
范圍 = 00 - 99%
Fr: “PWM Freq” - PWM，單位Hertz。 此參數用于設定控制電流的脈動頻率PWM。減小PWM能夠提 高閥的精度，但會降低調節穩定性。增大PWM能夠提高調節穩定性，但會增大滯環。
默認值 = PWM (根據卡的型號)
范圍 = 50 - 400Hz
U1 和 U2: 此參數表示設的量程范圍。
通過此參數(僅可通過軟件進行修改)，即使設低于10V，仍可保持同樣的分辨率。
例如：卡EDM-M121，帶10V指令且參數標準設定，輸出電流范圍1200 mA。如果“U” 的設定值為500，輸出電流范圍為600
mA。
如果卡被設定用于單電磁鐵閥，只有通道1 的參數可以觀測到。

安裝
此卡為導軌式安裝設計，符合DIN EN?50022形式。接線通過端子板完成，位于電子控制單元的底部。推薦截面積0.75 mm2，長度至20 m的電纜和截面積1.00 mm2 ，長度至40m的電纜，用于電源和電磁鐵連接。對于其他連接，推薦使用帶屏蔽護套的電纜，且僅卡側接地。
意大利迪普馬DUPLOMATIC放大板訂貨型號：
EDM-M212/30E1-B
EDM-M231/30E0-B
EDM-M31111/30E0-A
EDM-M31111/30E0-B
EDM-M31122/30E0-B
EDM-M212/30E0-B
EDM-M212/30E1-B
EDM-M231/31E0-B

DUPLOMATIC比例溢流閥PRE10-210/20N-D24K1
