| 產品名稱： | 扇形盲板閥 | 產品型號： | F43CX |
| 驅動方式： | 手動,電動,液動 | 連接形式： | 法蘭 |
| 結構形式： | 扇形 | 密封結構： | NBR |
| 壓力范圍： | 0.25 | 公稱通徑： | DN200-2000 |
| 常用材質： | 碳鋼 | 銘牌： | 雄工品牌 |
| 產品說明 | 相關產品 | 訂貨流程 |

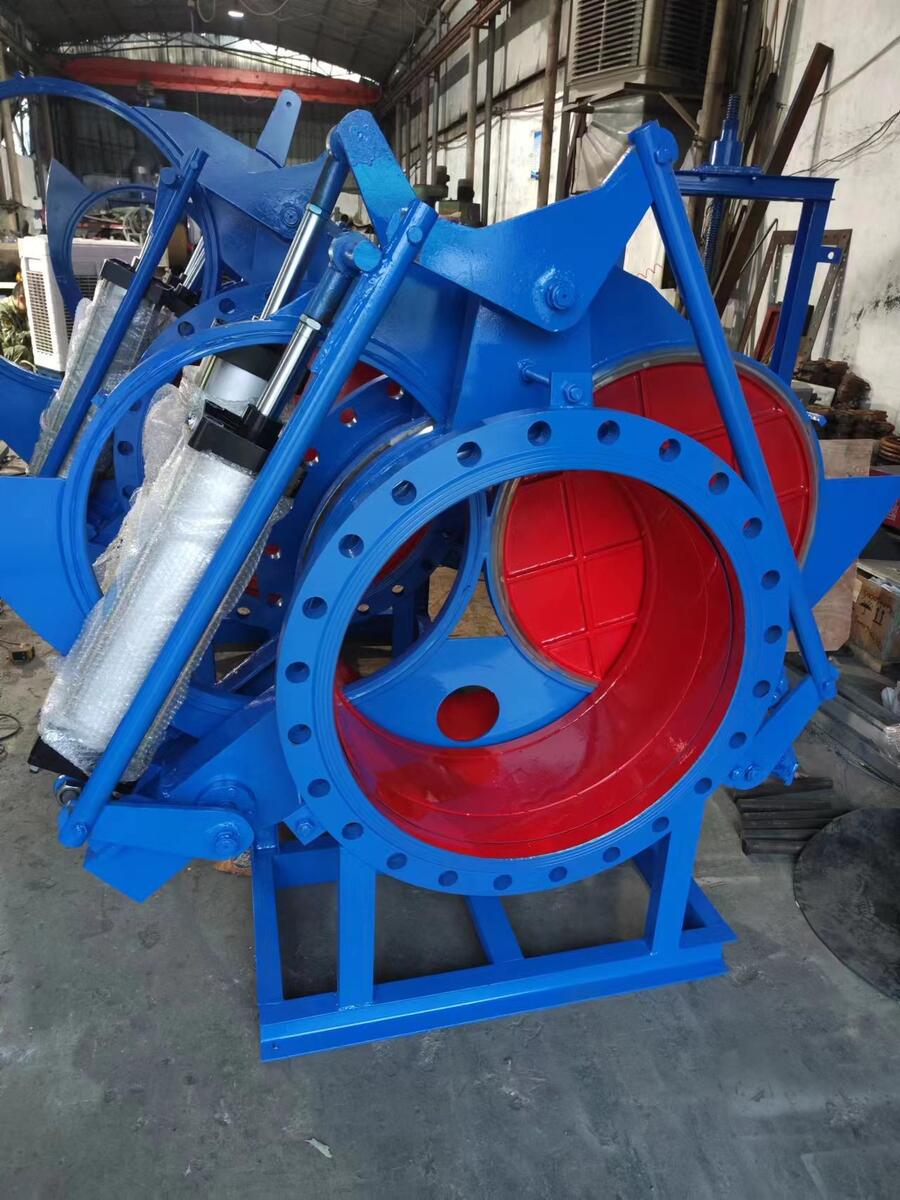

F43CX手動扇形盲板閥特點:
扇形盲板閥,F43CX扇形盲板閥又名手動眼鏡閥、翻板閥、扇形閥，為長結構系列，在右閥體上設有伸縮器，用于較長管路中（注：不能作為管路的補償器），可以補償閥門啟閉過程中產生的閥體軸向位移，減小閥門的啟閉力矩。根據大口徑閥門的特點，閥體設計成三角形結構，加強了閥門的整體剛性。橡膠密封圈分別安裝在左、右閥體上。
動扇形盲板閥性能參數:
|
公稱壓力MPa
|
0.25
|
0.15
|
0.10
|
0.05
|
|
密封試驗壓力MPa
|
0.275
|
0.165
|
0.11
|
0.055
|
|
強度試驗壓力MPa
|
0.40
|
0.225
|
0.15
|
0.075
|
|
適用溫度℃
|
丁腈橡膠
|
硅橡膠
|
氟橡膠
|
|
|
＜120
|
＜250
|
＜300
|
||
|
適用介質
|
煤氣等有毒、有害、易燃氣體
|
|||
|
采用標準
|
連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
|
|||
|
主要零部件材料
|
閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠
|
|||
F43CX扇形盲板閥外形連接尺寸結構圖:
|
DN
|
D
|
D1
|
b
|
n-φd
|
長系列 L
|
|
200
|
320
|
280
|
14
|
8-φ18
|
500
|
|
250
|
375
|
335
|
14
|
12-φ18
|
500
|
|
300
|
440
|
395
|
16
|
12-φ22
|
500
|
|
350
|
490
|
445
|
16
|
12-φ22
|
500
|
|
400
|
540
|
495
|
16
|
16-φ22
|
600
|
|
450
|
595
|
550
|
20
|
16-φ22
|
600
|
|
500
|
645
|
600
|
20
|
20-φ22
|
600
|
|
600
|
755
|
705
|
20
|
20-φ26
|
600
|
|
700
|
860
|
810
|
20
|
24-φ26
|
600
|
|
800
|
975
|
920
|
22
|
24-φ30
|
600
|
|
900
|
1075
|
1020
|
22
|
24-φ30
|
630
|
|
1000
|
1175
|
1120
|
22
|
28-φ30
|
630
|
|
1200
|
1375
|
1320
|
22
|
32-φ30
|
750
|
|
1400
|
1575
|
1520
|
26
|
36-φ30
|
750
|
|
1500
|
1675
|
1620
|
26
|
36-φ30
|
750
|
|
1600
|
1790
|
1730
|
26
|
40-φ30
|
750
|
|
1800
|
1990
|
1930
|
26
|
44-φ30
|
750
|
|
2000
|
2190
|
2130
|
26
|
48-φ30
|
750
|
