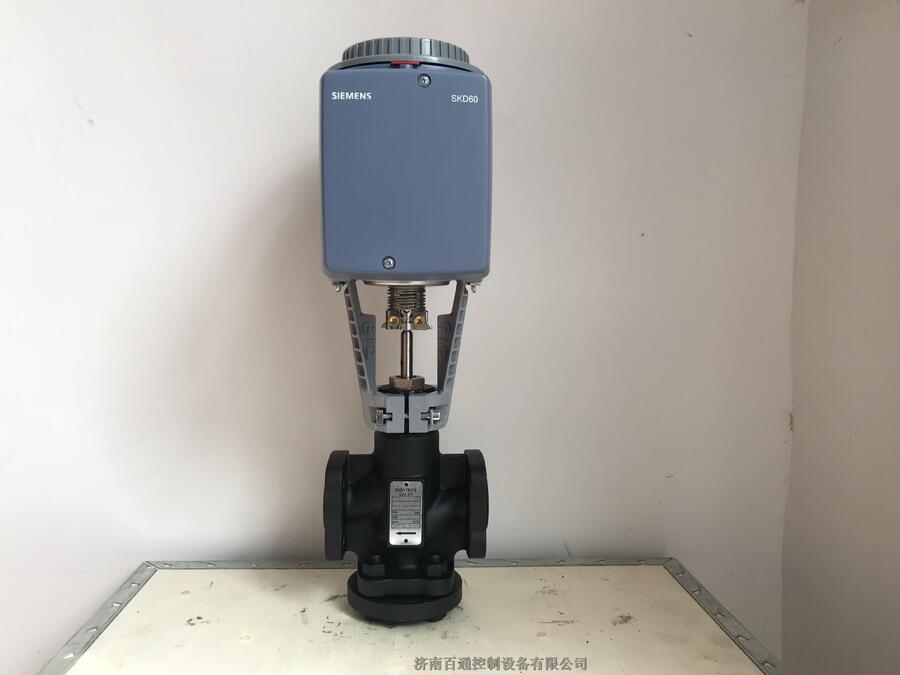

VVQT43.25-SKD60西門子蒸汽溫控閥DN25

一、基本原理
西門子溫控閥是流量調節閥在溫度控制領域的典型應用，其基本原理：通過控制換熱器、空調機組或其他用熱、冷設備、一次熱（冷）媒入口流量，以達到控制設備出口溫度。當負荷產生變化時，通過改變閥門開啟度調節流量，以消除負荷波動造成的影響，使溫度恢復至設定值。
二、產品概述
1、西門子溫控閥：
(1)產品簡介
我公司是德國西門子樓宇科技產品直銷廠家，提供西門子原裝進口電動溫控閥，該產品采用德國西門子原裝溫度傳感器、溫度控制器、電動執行器及閥門，可根據使用現場系統設備的不同靈活調整比例帶，積分時間等參數，使之與系統達到zui佳匹配，可消除靜差，運行平穩，反應靈敏，控溫精度高，使用壽命長等特點。
(2)優點：
a、具有比例積分（PI）或比例積分、微分(PID)調節功能，控制穩定、精確。
b、針對不同的現場工況，可靈活調整控制參數，達到系統zui優化。
c、可由控制器讀取當前溫度值及觀察閥門工作狀態。
d、可擴展功能，如遠程設置、溫度補償、超溫、用熱計量及自動抄表、遠傳等。
e、大部分型號可在斷電時進行手動操作。
本產品可擴展的常用功能有：
-室外溫度補償（根據室外溫度的變化，自動調整出水溫度。節能舒適）；
-超溫（安全）；
-分時段控制（根據時間控制器的設定值，在不同時間段自動調整出水溫度。節能）；
-風機、水泵聯動；
-冬/夏自動轉換運行模式；
-遠程設定；
-PI限位（雙重調節、節能、安全）；
-閥門行程限位（設定閥門的zui大開度和zui小開度，默認100%/0%）等。

西門子調節閥優勢：
推力大-適合大流量和大壓差
安全可靠-即使是在非常惡劣的條件下也能夠確保運行安全可靠
經濟-構造堅固，使用壽命長

參數簡介：
屬于長行程座閥產品系列
介質溫度-25…220 °C，高性能閥體
閥體材質：鑄鋼
閥桿密封函材質：不銹鋼
PN等級PN40
應用介質：冷水、低溫熱水、高溫熱水、防凍劑水、鹽水
允許介質：導熱油
DN 15…150
kvs 0.2…315 m3/h
名義行程小于 DN 50: 20 mm行程
從 DN 65: 40 mm行程
與電動液壓執行器 SKD.., SKB.., SKC..配合

安裝地點：
優先安裝于回水管路, 因為溫度較低和密封函承擔的壓力較低。

VVQT43系列西門子蒸汽溫控閥-閥體

VVQT43應用：

適用于區域供熱系統、暖通空調系統中的連續控制。

可與西門子SAX、SBV,SKD、SKB、SKC系列執行器配合安裝。

VVQT43產品特點：

· 精密鑄造（樹脂砂）球墨鑄鐵GGG-5

· 閥體采用壓力平衡式，保證了在低作用力下的高關斷能力，高壓差下開關自如

· 允許壓差 1000kpa

· 閥桿密封采用組合特種專用密封

· 全金屬連接閥座保證使用壽命

· 符合GB9113法蘭連接標準

· 符合中國TS許可

VVQT43技術參數：

· 公稱壓力 PN16

· 適用介質 水、蒸汽

· 介質溫度 +1~~200℃

· 流體特性 等百分比

· 泄漏率 Kvs ≤0.02％

· 閥桿、閥芯、閥座： 304 不銹鋼

· 行程 DN40-100 20mm DN100-150 40mm

VVQT43訂貨說明

訂貨型號	規格（DN）	kv值（m³/h）	行程	SQX 700N	SKD 1000N	SKB 2800N	SKC 2800N
VVQT43.32	DN32	12	20mm	●	●	●	○
VVQT43.40	DN40	19		●	●	●	○
VVQT43.50	DN50	31		●	●	●	○
VVQT43.65	DN65	49		●	●	●	○
VVQT43.80	DN65	78		○	●	●	○
VVQT43.100	DN100	124		○	●	●	○
VVQT43. 101	DN100	160	40mm	○	○	○	●
VVQT43. 125	DN125	200		○	○	○	●
VVQT43.150	DN150	300		○	○	○	●
VVQT43.200	DN200	420		○	○	○	●
VVQT43.250	DN250	580		○	○	○	●
