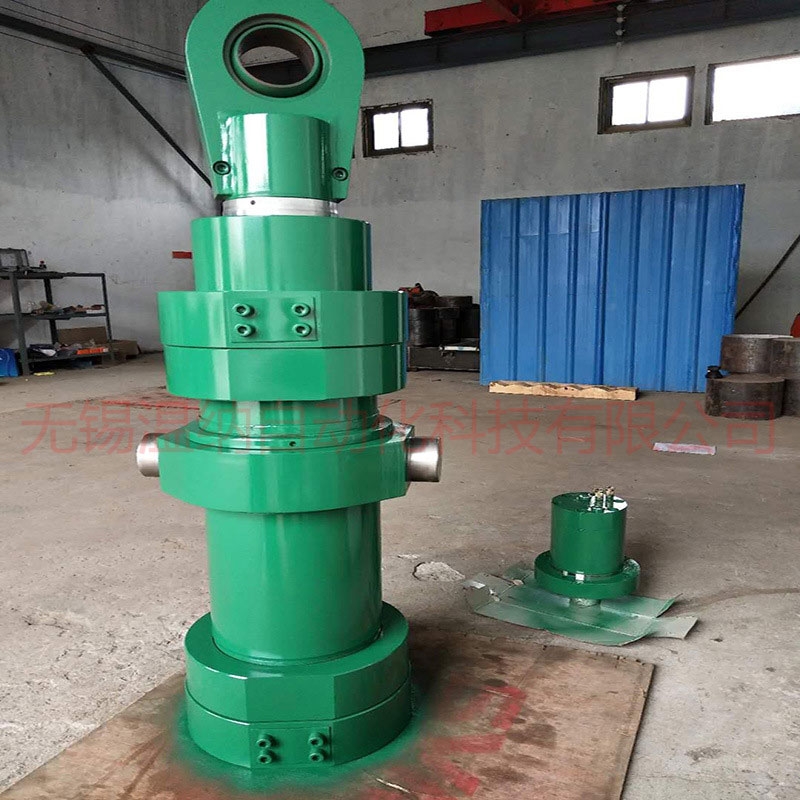

HSGL01-125/90工程液壓缸

HSGL01-125/90工程液壓缸

CBK1025/12-A2FL,CBK1025/10-A2FL,CBK1025/08-A2FL,齒輪油泵,雙聯齒輪泵,無錫溫納生產廠家
CBK1025/06-A2FL,CBK1025/04-A2FL,CBK1020/16-A2FL,齒輪油泵,雙聯齒輪泵,無錫溫納生產廠家
CBK1020/20-A2FL,CBK1020/12-A2FL,CBK1020/10-A2FL,齒輪油泵,雙聯齒輪泵,無錫溫納生產廠家
CBK1020/08-A2FL,CBK1020/06-A2FL,CBK1016/16-A2FL,齒輪油泵,雙聯齒輪泵,無錫溫納生產廠家
CBK1020/04-A2FL,CBK1016/12-A2FL,CBK1016/10-A2FL,齒輪油泵,雙聯齒輪泵,無錫溫納生產廠家
CBK1016/08-A2FL,CBK1016/06-A2FL,CBK1012/12-A2FL,齒輪油泵,雙聯齒輪泵,無錫溫納生產廠家
CBK1016/04-A2FL,CBK1012/10-A2FL,CBK1012/08-A2FL,齒輪油泵,雙聯齒輪泵,無錫溫納生產廠家
CBK1012/06-A2FL,CBK1012/04-A2FL,CBK1010/08-A2FL,齒輪油泵,雙聯齒輪泵,無錫溫納生產廠家

簡述液壓油缸的結構設計及卡鍵的設計與安裝          液壓油缸對于壓力較高、缸壁較厚和缸徑較大（φ63mm～φ320mm）的液壓缸，其端蓋與缸筒采用內卡鍵式聯結的結構，具有重量輕、外形尺寸小、加工簡單和拆裝方便等優點。如檢修活塞更換密封、維修導套等方便，同時，端蓋具有徑向浮動的特點，使活塞桿不易產生卡緊現象。          1、油缸缸筒結構設計          采用彈性擋圈2規避端蓋向缸筒里面移動；是采用壓環2和螺釘4規避端蓋向缸筒里面移動。結構適合于速度比較低（即活塞桿直徑比較小）的液壓缸。這種結構在缸筒內徑和壓環外徑呈階梯形狀，通過控制液壓油缸與缸體高度方向的相關尺寸公差，使壓環以軸肩支承在缸體上，依靠預緊螺栓4拉緊缸蓋，保障在液壓缸無負載時就使卡鍵與鍵槽在承載側靠合，消掉配合間隙并形成預壓，從而將端蓋1、壓環2、卡鍵3和缸體5組成一個整體。          2、液壓油缸卡鍵的設計與安裝          2.1 卡鍵結構參數的確定原則

HSGL01-125/90工程液壓缸

KZL1-170-6,KZL2-96-6,整流器,剎車整流器/整流裝置
KZL2-99-6,KZL2-170-6,整流器,剎車整流器/整流裝置
ZLKS1-96-6,ZLKS1-99-6,整流器,剎車整流器/整流裝置
ZLKS1-170-6,ZLKS-96-6,整流器,剎車整流器/整流裝置
ZLKS-99-6,ZLKS-170-6,整流器,剎車整流器/整流裝置

DZD3-5,DZD3-8,DZD3-05,電磁失電制動器,制動器廠家,溫納電磁制動器
DZD3-08,DZD3-4,DZD3-04,電磁失電制動器,制動器廠家,溫納電磁制動器
DZD3-8,DZD3-8,DZD3-15,電磁失電制動器,制動器廠家,溫納電磁制動器

液壓缸活塞腔在壓力油作用下，液油壓力作用在缸蓋上并通過卡鍵傳到缸筒的缸壁。因此，卡鍵受到擠壓力和剪切力的作用，同時對卡鍵產生一扭矩從而使卡鍵產生扭轉變形。卡鍵的扭轉變形與卡鍵的結構參數h（卡鍵的截面高）、d（卡鍵內徑）、d2（卡鍵外徑）有關。所以應根據以上兩面的諸多因素，綜合考慮合理設計�？ㄦI高度h大小是影響卡鍵的抗扭剛度、接觸應力的關鍵參數，因此，卡鍵高度h應根據卡鍵的剪切強度條件，同時也應考慮卡鍵的扭轉變形而定，故h值可適當取大些。          卡鍵外徑d2影響扭轉剛度和缸體的外徑尺寸�？ㄦI內徑d1與其扭轉剛度有關。一般情況下，應使卡鍵截面中間同缸體內徑一致。          2.2卡鍵的安裝          卡鍵加工成圓環形后，以120°剖切三等份。裝配時先將缸蓋放入缸筒內，可稍向里多推進一些，再分別將呈三等份的卡鍵置入缸筒的環形鍵槽內，然后將缸蓋輕輕向外拉出直至靠全卡鍵下側面為止。然后安裝壓環（或套環），并用螺栓緊固。          缸筒的特點就是功率大，而且安裝布置簡單，容易操作，出現的問題也小在維護方面比較容易，所以在農業機械上即使工作條件不好也比較適用。

HSGL01-125/90工程液壓缸

所以泡都產生在平面上，多在基層與環氧層之間；基層中的水分是很難避免的，這就是造成環氧層起泡重要因素。隨著晝夜和季節的大氣溫度在不斷地變化，或漸漸升高，或漸漸降低。包內的水氣冷凝結成小水珠，壓力也隨之降低，因被鼓起的環氧層有一定的強度，鼓包不能恢復原狀，使鼓包內產生負壓，這樣又將基層內含有水分的濕氣吸入，使包內產生的水分增多。待第二天升溫時，由于包內可蒸發的水分增加，又產生更大的壓力，使鼓包的體積又擴大，從剖開的鼓包基層中發現峰窩狀中有一些小白點，就是和基層相連的水分通道。
