? HT1800-.../HT3000-.../HT5000-...:比例調節型，0（2）~10VDC,0(4)~20mA多種控制信號
? HD1800-.../HD3000-.../HD5000-...:三位浮點型，接收三位控制信號
? 調節力量可達2000N/3500N/5500N
? 交流限力式永磁同步電機，可按固定扭矩輸出力
? 輸入/閥位反饋信號：0（2）~10VDC，0（4）~20mA可搭配選擇（僅比例調節型）

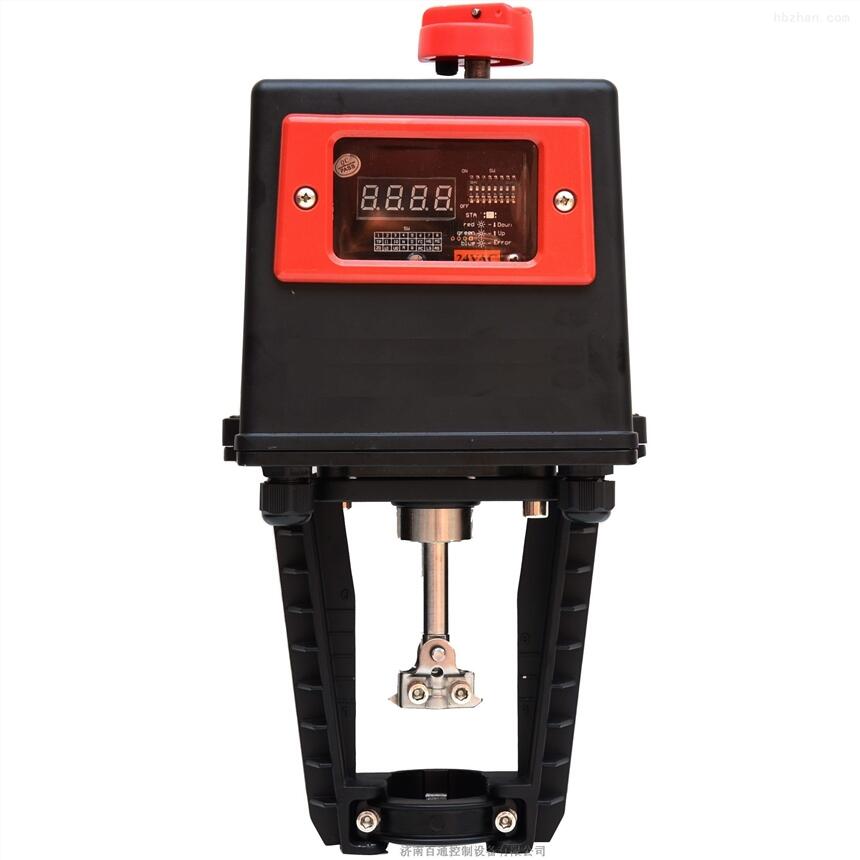

? LED數字顯示窗口，對驅動器的運行狀態一目了然
? 流量特性曲線：等百分比和等線性可選（僅比例調節型，用撥碼開關設定）
環境溫度：-10~60℃（三位浮點型）/ -10~50℃ (比例調節型）閥內介質溫度：-25~+130℃（水閥）/2~+180℃（蒸汽閥）
備注：
1. 閥內介質溫度如在2~+220℃（高溫蒸汽閥），2~+450℃（超高溫蒸汽閥）范圍內，驅動器需選配高支架功能，訂貨時提前說明
2. 閥內介質溫度低于0℃時，如：制冷劑（R12.R22.R134a.R202),乙二醇等，應在閥桿部分加電加熱套，防止閥桿與閥體連接部分結霜，結冰。
比例調節型
HT1800-...
HT3000-...
HT5000-...
控制信號/閥位反饋信號：0（2）~10VDC,0（4）~20mA
HT1800-.../HT3000-.../HT5000-...是通過端子丄,Y信號進行控制。
控制信號丄,Y值增大： 驅動器主軸伸長，與之配合的閥桿縮進
控制信號丄,Y值減�。� 驅動器主軸縮進，與之配合的閥桿伸長
控制信號丄,Y值不變： 驅動器主軸和與之配合的閥桿保持在當前位置
備注：
1. 此狀態為驅動器出廠設定反向模式，如需正向模式（既控制信號增加，驅動器主軸縮進運行），只需將撥碼開關S2的第5位從ON撥至OFF即可。
2. 請注意閥桿縮進、伸長與閥門趨向于全開、全關的對應關系。我司生產的不銹鋼閥門和法蘭鑄鋼閥門一律為：閥桿縮進，閥門趨向開。我司生產的動態平衡電動調節閥為：閥桿縮進，閥門趨向關。
三位浮點型
HD1800-...
HD3000-...
HD5000-...
丄，D端有電壓：驅動器主軸伸長，與之配合的閥桿縮進，關閉閥門
丄，U端有電壓：驅動器主軸縮進，與之配合的閥桿伸長，打開閥門
丄，D和丄,U端無電壓： 驅動器主軸和與之配合的閥桿保持在當前位置
|
電動驅動器型號 |
額定輸出力量 |
實際輸出力量 |
工作電壓 |
控制信號 |
運行時間 |
|
HT1800-24-N2/M2 |
1800N |
1800N~2000N |
24VAC |
0(2)~10VDC,0(4)~20mA |
3.13S/mm(50HZ) |
|
HD1800-24-N2/M2 |
1800N |
1800N~2000N |
24VAC |
3-位 |
3.13S/mm(50HZ) |
|
HT3000-24-N2/M2 |
3000N |
3000N~3500N |
24VAC |
0(2)~10VDC,0(4)~20mA |
3.13S/mm(50HZ) |
|
HD3000-24-N2/M2 |
3000N |
3000N~3500N |
24VAC |
3-位 |
3.13S/mm(50HZ) |
|
HT5000-24-N2/M2 |
5000N |
4500N~5500N |
24VAC |
0(2)~10VDC,0(4)~20mA |
2.7S/mm(50HZ) |
|
HD5000-24-N2/M2 |
5000N |
4500N~5500N |
24VAC |
3-位 |
2.7S/mm(50HZ) |
備注：1.手動功能可選擇，M表示帶手動功能，N表示不帶手動功能，不帶手動功能 則為HC1800-24-N2
2.具體的運行時間要依據閥體行程
