T47H 浮球式蒸汽疏水調節閥
一、產品概述：
T47H 浮球式蒸汽疏水調節閥是利用凝結水與蒸汽的密度差，通過凝結水液位變化，使浮子升降帶動閥瓣開啟或關閉，達到阻汽排水目的。機械型疏水閥的過冷度小，不受工作壓力和溫度變化的影響，有水即排，加熱設備里不存水，能使加熱設備達到zui佳換熱效率。zui大背壓率為80%，工作質量高，是生產工藝加熱設備zui理想的疏水閥。機械型疏水閥有自由浮球式、自由半浮球式、杠桿浮球式、倒吊桶式等。
二、工作原理：
1、此閥外形尺寸較大，適用于較大背壓力且不會泄漏蒸汽，排出的凝結水是接近蒸汽壓力的飽和水，故有利于提高本閥門的設備熱效率和二次蒸汽利用的節能特點。
2、該閥隨著凝結水液面上升，當浮球升到距罩蓋底平面403mm時，閥門全開使冷凝結水大量排入水箱。當浮球下降113毫米后，閥門全關，冷凝水不能流出，使浮球穩定的限制在113-403毫米的空間范圍內變化，從而使閥門達到只能排放空氣和水及高溫冷凝水，而阻止蒸汽泄漏的優越性。
3、本閥是利用凝結水液位的變化而使浮球上升和下降，也可以手柄操作，從而驅動下部的啟閉裝置，開啟和關閉，實現排水阻氣的功能。

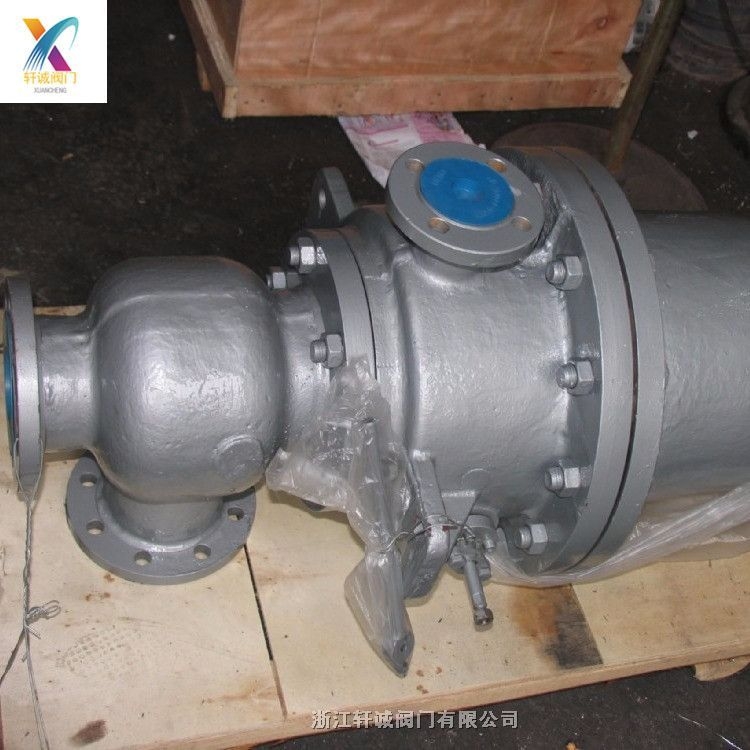

三：浮球式蒸汽疏水調節閥實物圖：
四、產品應用：
浮球式蒸汽疏水調節閥適用于電站、化工、制藥、造紙等行業具有加熱器的工業部門，用于除氧汽水箱水位的調節.本閥是利用凝結水液位的變化而使浮球上升和下降，也可以手柄操作，從而驅動下部的啟閉裝置，開啟和關閉，實現排水阻氣的功能。此閥外形尺寸較大，適用于較大背壓力且不會泄漏蒸汽，排出的凝結水是接近蒸汽壓力的飽和水，故有利于提高本閥門的設備熱效率和二次蒸汽利用的節能特點。
五、主要外形尺寸：
|
產品型號 |
公稱通徑 DN(mm) |
主要外形尺寸 |
連接尺寸 |
|||||||||||||||
|
長 |
寬 |
高 |
L1 |
L2 |
M |
A-D |
D1 |
D2 |
b |
z-φd |
DN |
B-D |
D1 |
D2 |
b |
z-φd |
||
|
T47H-16C |
40 |
460 |
540 |
964 |
160 |
240 |
385 |
145 |
110 |
85 |
18 |
4×18 |
40 |
145 |
110 |
85 |
18 |
4×18 |
|
50 |
160 |
125 |
100 |
20 |
4×18 |
|||||||||||||
|
80 |
195 |
160 |
135 |
22 |
4×18 |
|||||||||||||
|
100 |
215 |
180 |
155 |
25 |
8×18 |
|||||||||||||
|
150 |
470 |
560 |
980 |
280 |
240 |
210 |
30 |
8×23 |
||||||||||
