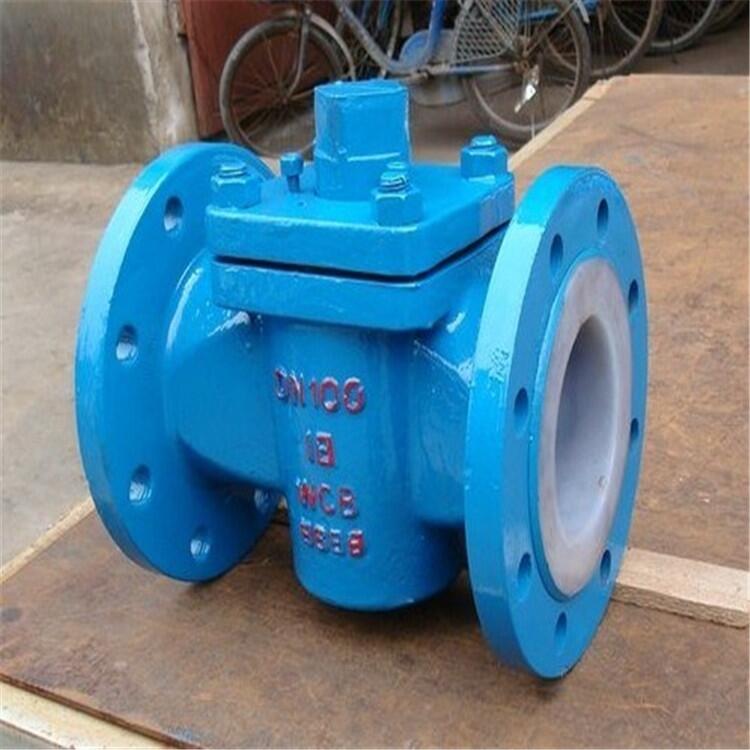

襯氟旋塞閥X43F46
一、概述：
襯氟旋塞閥（X41F46）是用帶通孔的塞體作啟閉件，塞體隨閥桿轉動，以實現啟閉動作的閥門。旋塞閥啟閉迅速、流體阻力小�；鞠盗杏幸r里旋塞閥（全襯型）和襯套旋塞閥（半襯型）。旋塞閥多用于截斷介質流動，也可分配（三通旋塞閥）。
二、主要零部件：
|
序號 |
零件名稱 |
灰鑄鐵 |
碳鋼 |
不銹鋼 |
超低碳不銹鋼 |
||
|
Z |
C |
P |
R |
Pl |
R L |
||
|
1 |
閥體、閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
MCF3M |
|
2 |
襯里層閥座 /卡套 |
PTFE(F4)PCTFE(F3)FVDF(F2)FEP(F46)PFA PPL對位聚苯 |
|||||
|
3 |
塞 子 |
WCB 35(鍛)MONEL合金CF8 CF8M CF3 CF3M |
|||||
|
4 |
調節墊圈 |
1Crl3 1Cr18Ni9 OOCr18NilO |
|||||
|
5 |
調節墊片 |
RPTFE(增強F3)PFA(可溶性聚四氟乙烯) |
|||||
|
6 |
O型圈 |
FPM(氟橡膠、Si(硅橡膠) |
|||||
|
7 |
螺栓 |
35 |
35 |
1Crl7Ni2 |
1Crl7Ni2 |
1Crl8Ni9Tl |
1Crl8Ni9Tl |
|
8 |
螺母 |
35 |
45 |
OCrl8Ni9 |
OCrl8Ni9 |
OCrl8Ni9 |
OCrl8Ni9 |
|
9 |
手柄 |
|
|
|
|
|
|
三、連接尺寸：
|
公稱通徑 |
標準值 |
參考值 |
|||||||||
|
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D0 |
H |
重量(kg) |
|
PN0.6MPa |
|||||||||||
|
15 |
1/2 |
130 |
80 |
55 |
40 |
2 |
12 |
4-φ12 |
120 |
80 |
6 |
|
20 |
3/4 |
130 |
90 |
65 |
50 |
2 |
14 |
4-φ12 |
120 |
90 |
2.4 |
|
25 |
1 |
140 |
100 |
75 |
60 |
2 |
14 |
4-φ12 |
160 |
1OO |
3.4 |
|
32 |
11/4 |
165 |
120 |
90 |
70 |
2 |
16 |
4-φ14 |
160 |
110 |
4.8 |
|
40 |
11/2 |
165 |
130 |
100 |
80 |
3 |
16 |
4-φ14 |
200 |
120 |
6.O |
|
50 |
2 |
203 |
140 |
110 |
90 |
3 |
16 |
4-φ14 |
250 |
135 |
8.8 |
|
65 |
21/2 |
222 |
160 |
130 |
11O |
3 |
16 |
4-φ14 |
250 |
145 |
11.5 |
|
80 |
3 |
241 |
185 |
150 |
125 |
3 |
18 |
4-φ18 |
300 |
180 |
15.2 |
|
1OO |
4 |
305 |
205 |
170 |
145 |
3 |
18 |
4-φ18 |
300 |
195 |
18.8 |
|
125 |
5 |
356 |
235 |
200 |
175 |
3 |
20 |
8-φ18 |
350 |
210 |
22.5 |
|
150 |
6 |
394 |
260 |
225 |
200 |
3 |
20 |
8-φ18 |
200* |
450 |
48 |
|
200 |
8 |
457 |
315 |
280 |
255 |
3 |
22 |
8-φ18 |
200* |
490 |
65 |
|
250 |
10 |
533 |
370 |
335 |
310 |
3 |
24 |
12-φ18 |
240* |
550 |
88 |
|
300 |
12 |
610 |
435 |
395 |
362 |
4 |
24 |
12-φ23 |
280* |
600 |
125 |
|
350 |
14 |
686 |
485 |
445 |
412 |
4 |
26 |
12-φ23 |
280* |
675 |
185 |
|
400 |
16 |
762 |
535 |
495 |
462 |
4 |
28 |
16-φ23 |
320* |
780 |
255 |
|
450 |
18 |
864 |
590 |
550 |
518 |
4 |
28 |
16-φ23 |
360* |
820 |
320 |
