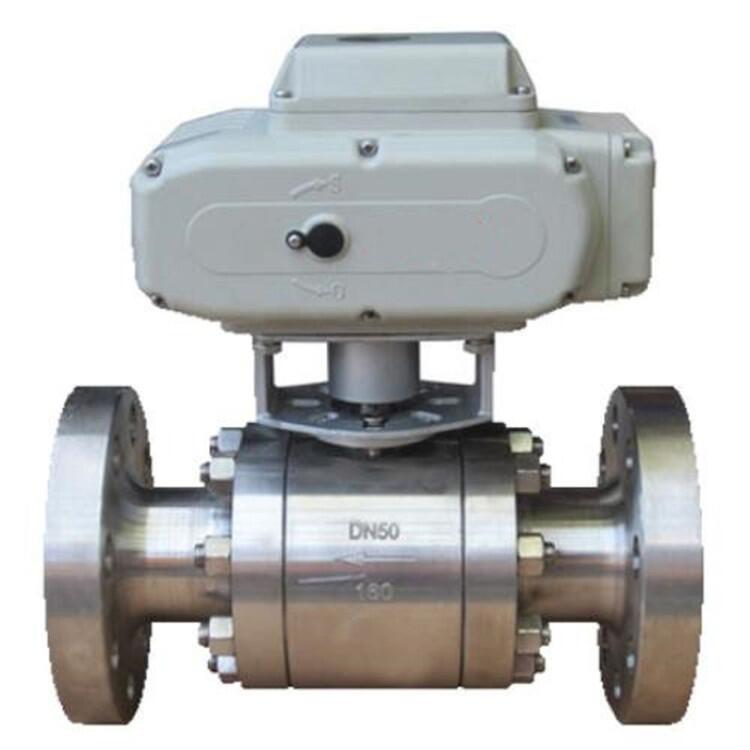

Q911N防爆電動高壓球閥
一、產品簡介：
Q911N防爆電動高壓球閥是由角行程的電動執行機構和鍛鋼高壓閥體組成，執行器采用一體式結構，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。電動高壓球閥主要零部件經過專業廠家鍛制，克服了鑄鋼閥門潛在的缺陷，,i大工作壓力下能夠保持其結構的抗壓均勻性。適用介質：水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。電動高壓球閥廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
二、特點：
1.電動高壓球閥是三分體式連接鍛鋼固定球閥，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。
2.標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能。
3.樞軸采用防吹出保護結構，有效地防止泄漏。
4.低磨擦系數的軸承，使得扭矩減少到小，便于閥門啟閉。
三、零部件參數
|
零件名稱 |
材料名稱 |
|||
|
閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 |
|||
|
適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
四、技術參數
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
允許壓差(MPa) |
≤ 公稱壓力 |
|||||||||||||
|
閥體形式 |
三段式鍛造閥體 |
|||||||||||||
|
公稱壓力 |
PN16.0、25.0 MPa；ANSI 150、300、600、900LB |
|||||||||||||
|
連接形式 |
法蘭式、焊接式、螺紋式(適用于PN25Mpa以內) |
|||||||||||||
|
密封填料 |
尼龍、V型聚四氟乙烯填料、柔性石墨填料等 |
|||||||||||||
|
閥芯形式 |
O型球體閥芯 |
|||||||||||||
|
流量特性 |
近似快開特性 |
|||||||||||||
|
動作范圍 |
0～90°、0～360° |
|||||||||||||
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% |
|||||||||||||
|
基本誤差 |
±1% |
|||||||||||||
|
回差 |
±1% |
|||||||||||||
|
死區 |
≤1%(可調) |
|||||||||||||
|
可調范圍 |
250：1 |
350：1 |
||||||||||||
|
配置執行機構 |
可配PSQ、HQ、361RS等系列角行程電動執行機構 |
|||||||||||||
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
|||||||||||||
五、執行機構參數
|
執行器類別 |
精小型執行器參數 |
HQ系列執行器參數 |
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
|
|
輸出力矩 |
50N·M～2000N·M |
50N·M～3000N·M |
|
動作范圍 |
0～90° 0～360° |
0～90°、0°～270°可選 |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
|
|
動作時間 |
15秒/30秒/60秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|
防護等級 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置測量 |
可選裝開關或電位計 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
鼠籠式異步電機 |
|
進線接口 |
PE1/2〞進線線鎖 |
2個 PF 3/4" |
|
殼體材料 |
鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
外涂層 |
干粉，環氧聚酯，具有超強防腐功能 |
|
|
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 |
||
六、性能規范
|
公稱通徑DN(mm) |
DN15-300 |
|||||
|
公稱壓力 |
PN(MPa) |
10.0 |
16.0 |
25.0 |
32.0 |
42.0 |
|
試驗壓力 |
強度試驗 |
15.0 |
24.0 |
37.5 |
48.0 |
63.0 |
|
密封試驗 |
11.0 |
17.6 |
27.5 |
35.2 |
46.2 |
|
|
低壓氣密試驗 |
0.5～0.7 |
|||||
|
適用介質 |
水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) |
|||||
