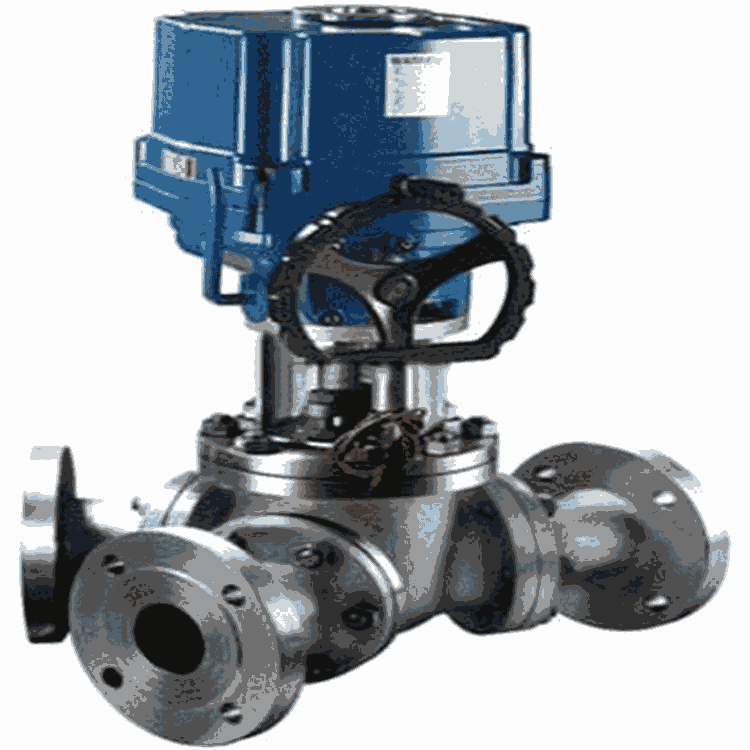

Q942F/H防爆電動三通Y型球閥
一、產品簡介：
Q942F/H防爆電動三通Y型球閥有相互成120°、135°二種閥體結構形式，Y型三通球閥流道平坦、流體阻力小，流通能力強。切換時介質無滯留，不會造成二次污染。
二、性能參數：
|
電動執行器技術參數 |
Y型電動三通球閥閥體參數 |
||
|
電源 |
AC110、AC220、AC380V/DC24、DC220V |
公稱通徑 |
DN50～250mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.6-10MPa |
|
任選功能 |
開關型、觸點型、開度信號、智能調節型 |
閥軸材質 |
不銹鋼 |
|
動作范圍 |
0～90°±5° |
閥體材質 |
WCB/304/316/316L不銹鋼 |
|
動作時間 |
15秒/30秒/60秒 |
球體材質 |
WCB/304/316/316L不銹鋼 |
|
環境溫度 |
-30°～60° |
閥座密封 |
PTFE、PPL、合金鋼、硬質合金 |
|
手動操作 |
附帶手柄操作 |
溫度 |
PTFE≤180℃、PPL≤350℃ |
|
限位 |
電氣、機械二重限位 |
結構型式 |
法蘭 |
|
防護等級 |
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) |
適用介質 |
水、石油、酸類、粘性流體、漿料介質等 |
|
輸入信號 |
4-20mA/0-10VDC(智能調節型) |
特點 |
結構緊湊、體積小、安裝簡單快速 |
三、材質說明：
|
零件名稱 |
材料名稱 |
|||
|
閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 |
|||
|
適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
四、連接尺寸：
|
DN |
L |
D |
K |
R |
C |
f |
n-d |
|
50 |
110 |
160/165 |
125 |
100 |
20 |
3 |
4-18 |
|
65 |
130 |
180/185 |
145 |
120 |
20 |
3 |
4-18 |
|
80 |
150 |
195/200 |
160 |
135 |
20 |
3 |
8-18 |
|
100 |
170 |
215/220 |
180 |
155 |
22 |
3 |
8-18 |
|
125 |
190 |
245/250 |
210 |
185 |
22 |
3 |
8-18 |
|
150 |
210 |
280/285 |
240 |
210 |
24 |
3 |
8-23 |
|
200 |
245 |
335/340 |
295 |
265 |
24 |
3 |
12-23 |
|
250 |
290 |
405 |
355 |
320 |
30 |
3 |
12-25 |
