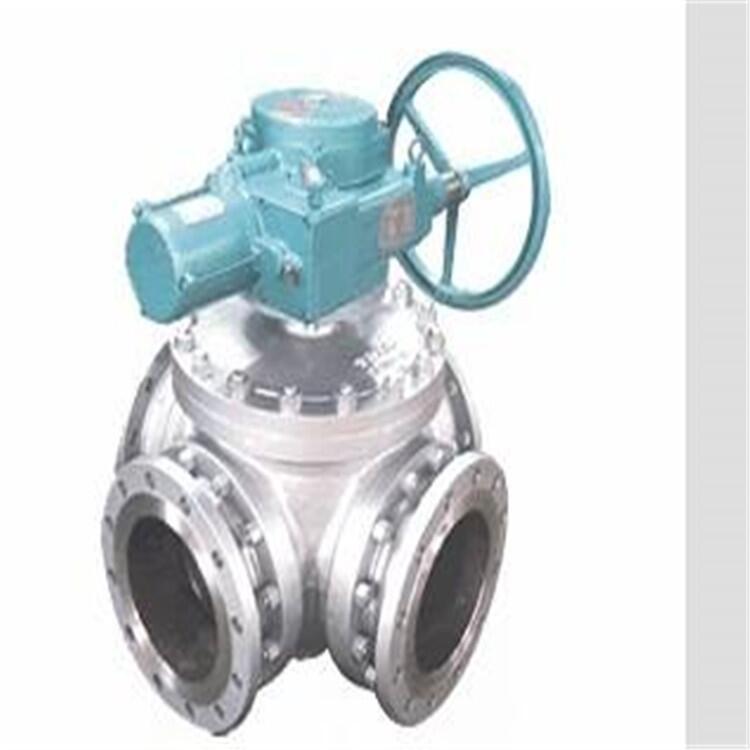

Q946F防爆電動四通球閥
一、產品簡介：
Q946F防爆電動四通球閥是由角行程電動執行機構和四通球閥閥體組成。在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品經營中；在水電、火電和核電的電力經營系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金經營系統中；電動四通球閥得以廣泛的應用。電動四通球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個點。電動四通球閥廣泛使用在石油、天然氣、煤炭、礦石開采、化工產品、醫藥和食品等系統中。
二、特點：
1、流體阻力�。呵蝮w和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體時，流體阻力小。
2、密封性能： 閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
3、使用壽命長：閥門的閥芯和光頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門使用壽命。
三、零部件材料
|
閥體/閥蓋 |
GB |
WCB |
ZGlCrl8Ni9Ti |
ZGOCfl8Nil2M02Ti |
|||
|
ASTM |
WCB |
CF8 |
CF8M |
||||
|
球體 |
GB |
2Crl3 |
1Cfl8Ni9Ti |
0Cfl8Ni12M02Ti |
|||
|
ASTM |
420 |
304 |
316 |
||||
|
閥桿 |
GB |
2Crl3 |
1Crl8Ni9Ti |
0Crl8Ni12M02Ti |
|||
|
ASTM |
420 |
304 |
316 |
||||
|
閥座 |
GB |
聚四氟乙烯 |
對位聚苯 |
聚四氟乙烯 |
對位聚苯 |
聚四氟乙烯 |
對位聚苯 |
|
ASTM |
聚四氟乙烯 |
對位聚苯 |
聚四氟乙烯 |
對位聚苯 |
聚四氟乙烯 |
對位聚苯 |
|
|
填料 |
GB |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
|
ASTM |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
|
|
螺栓 |
GB |
35 |
0Crl8Ni9 |
0Crl8Ni9 |
|||
|
ASTM |
A193B7 |
A320-B8 |
A320-B8 |
||||
|
螺母 |
GB |
45 |
0Cfl8Ni9 |
0Crl8Ni9 |
|||
|
ASTM |
A1942H |
A194-8 |
A194-8 |
||||
四、技術參數
|
閥體形式 |
四通鑄造閥體 |
|
公稱通徑 |
DN50～600mm |
|
公稱壓力 |
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
|
法蘭標準 |
JB/T79.2-1994、 ASME/ANSI B165 |
|
連接形式 |
法蘭式 |
|
壓蓋型式 |
壓蓋壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|
設計和制造 |
GB/T12237-1989； APl608 |
|
檢驗和試驗 |
GB/T13927-1992； APl 598 |
|
執行器型號 |
3810R、DZW、HQ、PSQ |
執行器參數
|
執行器類別 |
精小型執行器參數 |
HQ系列執行器參數 |
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
|
|
輸出力矩 |
50N·M～2000N·M |
50N·M～3000N·M |
|
動作范圍 |
0～90° 0～360° |
0～90°、0°～270°可選 |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
|
|
動作時間 |
15秒/30秒/60秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|
防護等級 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置測量 |
可選裝開關或電位計 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
鼠籠式異步電機 |
|
進線接口 |
PE1/2〞進線線鎖 |
2個 PF 3/4" |
|
殼體材料 |
鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
外涂層 |
干粉，環氧聚酯，具有超強防腐功能 |
|
|
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 |
||
五、性能規范
|
公稱壓力(MPa) |
常溫大工作壓力(MPa) |
殼體試驗壓力(MPa) |
氣密封試驗壓力(MPa) |
高壓密封試驗壓力(MPa) |
|
PN1.6 |
1.6 |
2.4 |
0.6 |
1.76 |
|
PN2.5 |
2.5 |
3.8 |
0.6 |
2.75 |
|
PN4.0 |
4.0 |
6.0 |
0.6 |
4.4 |
|
l50LB |
2.0 |
3.0 |
0.6 |
2.2 |
六、連接尺寸
|
公稱壓力PN |
公稱通徑DN |
尺 寸(mm) |
||||||||
|
L |
L0 |
D |
D1 |
D2 |
b |
z-φd |
H1 |
A |
||
|
1．6MPa |
50 |
260 |
130 |
165 |
125 |
100 |
16 |
4-ф18 |
205 |
根據配置 |
|
65 |
320 |
160 |
185 |
145 |
120 |
18 |
4-ф18 |
245 |
||
|
80 |
320 |
160 |
200 |
160 |
135 |
20 |
8-ф18 |
305 |
||
|
100 |
370 |
185 |
220 |
180 |
155 |
20 |
8-ф18 |
340 |
||
|
125 |
510 |
255 |
250 |
210 |
185 |
22 |
8-ф18 |
425 |
||
|
150 |
510 |
255 |
285 |
240 |
2'0 |
24 |
8-ф23 |
450 |
||
|
200 |
580 |
290 |
340 |
295 |
265 |
26 |
12-ф23 |
480 |
||
|
250 |
670 |
335 |
405 |
355 |
320 |
30 |
12-ф25 |
530 |
||
|
300 |
760 |
380 |
460 |
410 |
375 |
30 |
12-ф25 |
585 |
||
|
350 |
850 |
425 |
520 |
470 |
435 |
34 |
16-ф25 |
625 |
||
|
400 |
980 |
490 |
580 |
525 |
485 |
36 |
16-ф30 |
670 |
||
|
450 |
1080 |
540 |
640 |
585 |
545 |
40 |
20-ф30 |
705 |
||
|
500 |
1220 |
610 |
715 |
650 |
608 |
44 |
20-ф34 |
765 |
||
|
600 |
1360 |
680 |
840 |
770 |
718 |
48 |
20-ф41 |
840 |
||
