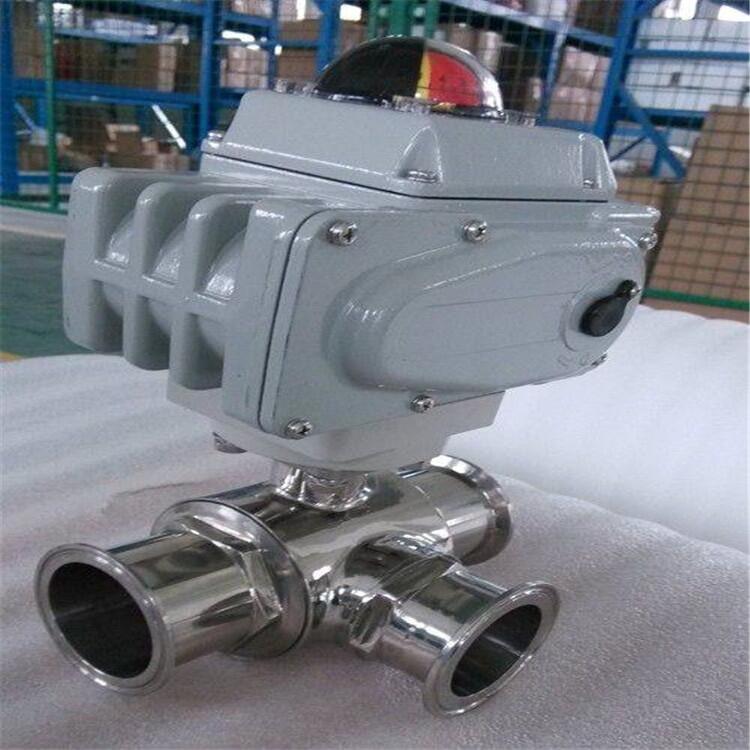

Q984F/Q985F電動衛生級三通球閥
一、產品簡介：
Q984F/Q985F電動衛生級三通球閥可為L形和T形，L形（Q984F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q985F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。電動衛生級三通球閥經過了精密的檢驗流程和嚴格的品質管理，流道經過精密拋光和除菌處理。閥體采用不銹鋼精制而成，流道內壁0.5um（240Grit）電子拋光，保持流體暢通無阻。密封面采用的全包PTFE沒有死角，保證衛生且容易清洗。兩端為卡箍連接方便拆卸、清洗、維修。廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域管路系統中對介質流向進行切換以及對介質的分流或混合流體。
二、產品特點：
1、孔徑大小與管道一致，不產生沉淀物。
2、流道內壁240Grit拋光，保證流道暢通無阻。
3、采用全包的PTFE密封沒有死角，易清洗。
4、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
三、技術參數和性能：
|
電動執行器技術參數 |
電動衛生級三通球閥閥體參數 |
||
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
15～102mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.0MPa |
|
任選功能 |
開關型、觸點型、開度信號、智能型 |
閥軸材質 |
不銹鋼 |
|
動作范圍 |
0～90°±5° |
閥體材質 |
304/316/316L不銹鋼 |
|
動作時間 |
15秒/30秒/60秒 |
球體材質 |
304/316/316L不銹鋼 |
|
環境溫度 |
-30°～60° |
閥座密封 |
PTFE |
|
手動操作 |
附帶手柄操作 |
溫 度 |
PTFE≤180℃ |
|
限 位 |
電氣、機械二重限位 |
結構型式 |
快裝式、焊接式、螺紋式 |
|
防護等級 |
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) |
適用介質 |
啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等 |
|
輸入信號 |
0-10，1-5VDC/4-20mA(智能型) |
特 點 |
安全衛生，密封好、使用壽命長 |
四、外形尺寸：
|
通徑? |
G |
L1 |
L |
W |
H |
D |
A |
額定功率 |
額定電流 |
|
15 |
34 |
119 |
100 |
110 |
115 |
12.7 |
44 |
15W |
0.12A |
|
19 |
50.5 |
119 |
105 |
110 |
115 |
16.1 |
47 |
15W |
0.12A |
|
25 |
50.5 |
119 |
128 |
119 |
147 |
22.4 |
64 |
15W |
0.2A |
|
32 |
50.5 |
155 |
135 |
132 |
150 |
28.8 |
65 |
15W |
0.2A |
|
38 |
50.5 |
155 |
155 |
132 |
152 |
35.1 |
70 |
15W |
0.2A |
|
51 |
64 |
155 |
180 |
132 |
172 |
47.8 |
85 |
15W |
0.2A |
|
63 |
77.5 |
208 |
190 |
165 |
192 |
59.5 |
95 |
25W |
0.5A |
|
76 |
91 |
208 |
210 |
165 |
197 |
70 |
105 |
25W |
0.5A |
|
89 |
106 |
256 |
220 |
211 |
224 |
85 |
110 |
50W |
0.8A |
|
102 |
119 |
256 |
240 |
211 |
232 |
97 |
119 |
50W |
0.8A |
