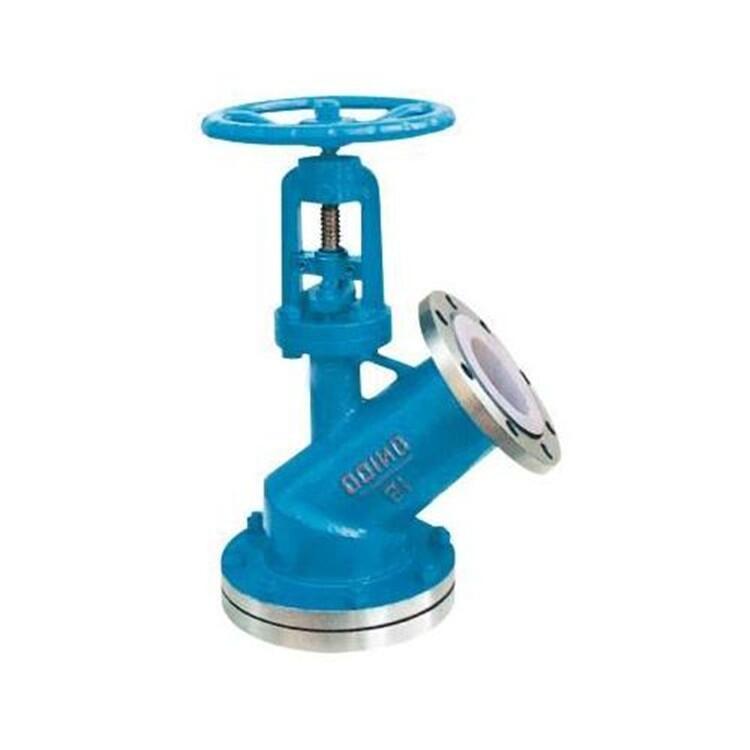

RTBFY襯氟下展式放料閥
一、概述：
本閥門操作方便,開啟自由,運動靈活可靠; 閥瓣裝配維修簡單, 密封結構合理, 密封圈更換方便實用.
二、性能與用途:
本閥門操作方便,開啟自由,運動靈活可靠; 閥瓣裝配維修簡單, 密封結構合理, 密封圈更換方便實用.
結構與原理:
該閥主要由1.閥體, 2.閥瓣, 3.密封圈, 4.閥桿, 5.支架, 6.閥壓蓋, 7.手輪, 8.法蘭, 9.螺母, 10.定位螺釘等零件組成詳見下圖手輪順轉, 閥門關閉,甘共苦閥桿向上移動, 此閥為上展式手輪順轉, 閥門關閉, 閥桿向下轉動, 此閥為下展閥
三、主要零部件材料：
|
零件名稱 |
ZGICr18Ni9Tit系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12M02Ti系列 |
ZG00Cr17Ni14M02系列 |
WCB系列 |
|
閥體/閥蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
|
閥桿 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
|
閥瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
|
墊片 |
304＋PTFE |
304L＋PTFE |
316＋PTFE |
316L＋PTFE |
石墨＋304 |
|
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
四、主要連接尺寸：
|
口徑 |
上展式 |
下展式 |
||||||
|
D |
D3 |
H |
D0 |
D |
D3 |
H |
D0 |
|
|
25 |
115 |
115 |
270 |
160 |
115 |
135 |
225 |
160 |
|
32 |
135 |
135 |
285 |
160 |
135 |
145 |
300 |
160 |
|
40 |
145 |
145 |
355 |
180 |
145 |
160 |
340 |
180 |
|
50 |
160 |
160 |
370 |
180 |
160 |
180 |
345 |
180 |
|
65 |
180 |
180 |
465 |
220 |
180 |
195 |
425 |
220 |
|
80 |
195 |
195 |
480 |
250 |
195 |
215 |
445 |
250 |
|
100 |
215 |
215 |
590 |
280 |
215 |
260 |
535 |
280 |
|
125 |
245 |
245 |
730 |
300 |
245 |
280 |
585 |
300 |
|
150 |
280 |
280 |
775 |
320 |
280 |
330 |
665 |
320 |
訂貨須知：
您好！感謝您對我們產品的關注與認可，在您訂購我們的產品之前，可以先與我們聯系，我們會安排銷售經理跟您溝通介紹，根據您的需求來確定您所需要的產品，并且會報出具體的實惠價格。我們一定會盡心盡意為您提供優質滿意的服務。
本公司售后實現質量三包服務。
一、合同簽訂后，保證產品品質；
二、在規定的時間內按時交貨；
三、在給您發貨前，和您具體核實以下資料：發貨清單、產品合格證、產品使用說明書、技術資料等等；
四、有任何的建議或疑問，請打電話
