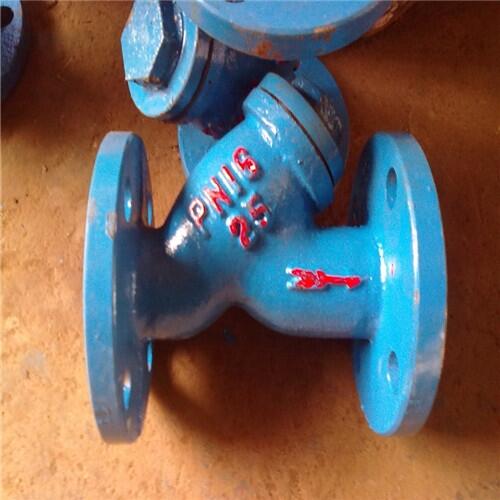

過濾器GL41H
一、概述：
Y型過濾器是輸送介質的管道系列不可缺少的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。
二、主要性能參數：
|
型號 |
公稱壓力PN(MPa) |
殼體試驗壓力(MPa) |
工作壓力(MPa) |
|
SY4P |
1.0 |
1.5 |
1.0 |
|
YSTF |
1.6 |
2.4 |
1.6 |
三、主要連接尺寸：
|
公稱通徑 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
備注 |
|
|
外形尺寸 |
L |
125 |
150 |
160 |
180 |
195 |
215 |
250 |
285 |
300 |
350 |
括號中的數字為絲扣接口DN15至DN20的尺寸其他均為法蘭接口尺寸 |
|
H |
102 |
119 |
125 |
145 |
164 |
186 |
238 |
273 |
306 |
310 |
||
|
SG-16型 |
|
|
|
|
|
|
|
|
|
|
||
|
公稱通徑 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
DN450 |
DN500 |
DN600 |
|
||
|
外形尺寸 |
L |
380 |
480 |
545 |
605 |
660 |
780 |
850 |
885 |
1150 |
|
|
|
H |
400 |
470 |
480 |
640 |
642 |
830 |
900 |
1000 |
1200 |
|
||
|
SG-16型 |
|
|
|
|
|
|
|
|
|
|
||
四、零部件材料
|
GL41H型號 |
材料 |
||||
|
閥體、閥蓋 |
過濾網 |
螺塞 |
墊片 |
|
|
|
GL41H-10 |
灰鑄鐵 |
不銹鋼 |
可鍛鑄鐵 |
橡膠石棉板 |
|
|
GL41H-16 |
灰鑄鐵 |
不銹鋼 |
可鍛鑄鐵 |
橡膠石棉板 |
|
|
GL41H-16Q |
球磨鑄鐵 |
不銹鋼 |
可鍛鑄鐵 |
橡膠石棉板 |
|
