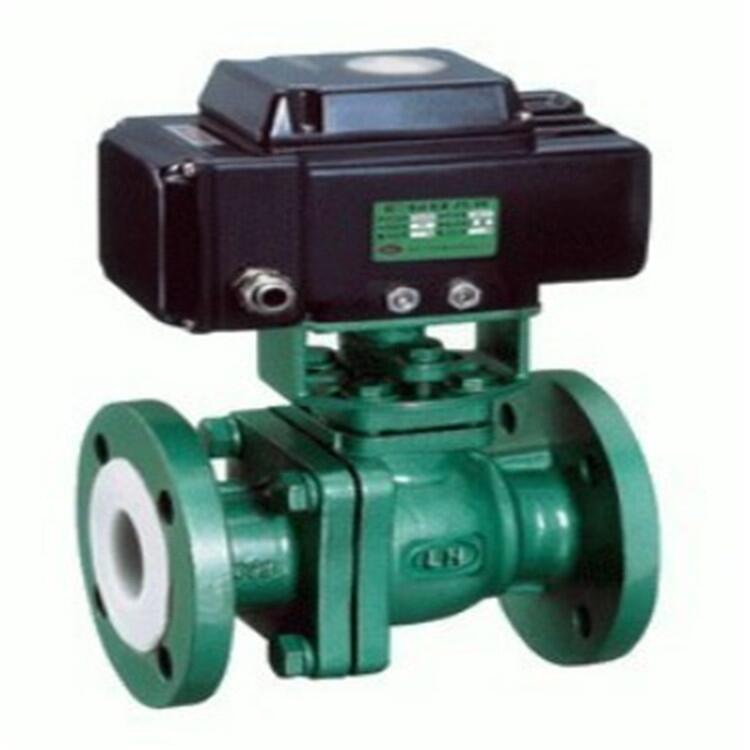

ZDRQF電動襯氟球閥
一、概述：
1. 流體阻力小。
2. 結構簡單，相對體積小，重量輕，便于維修。
3. 密封性能好
4. 不受安裝方向的限制，介質的流向可任意。
5. 無振動，噪聲小。
二、主要零部件材料：
閥 體：鑄鐵、碳鋼、不銹鋼
球 體：碳鋼
閥體襯里：FEP
球體襯里：FEP
密封圈：PTFE
填 料：PTFE
手 柄：碳鋼
三、主要連接尺寸：
|
公稱通徑 |
標準值 |
參考值 |
||||||||
|
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-￠d |
L1 |
H |
|
PN1.6(MPa) |
||||||||||
|
15 |
1/2 |
140/130 |
95 |
65 |
45 |
2 |
14 |
4-￠14 |
231 |
350 |
|
20 |
3/4 |
140/130 |
105 |
75 |
55 |
2 |
16 |
4-￠14 |
231 |
370 |
|
25 |
1 |
150/1340 |
115 |
85 |
65 |
2 |
16 |
4-￠14 |
231 |
375 |
|
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-￠18 |
231 |
385 |
|
40 |
11/2 |
180/165 |
145 |
110 |
85 |
3 |
18 |
4-￠18 |
231 |
390 |
|
50 |
2 |
200/203 |
160 |
125 |
100 |
3 |
20 |
4-￠18 |
231 |
435 |
|
65 |
21/2 |
220/222 |
180 |
145 |
120 |
3 |
20 |
4-￠18 |
261 |
460 |
訂貨須知：
您好！感謝您對我們產品的關注與認可，在您訂購我們的產品之前，可以先與我們聯系，我們會安排銷售經理跟您溝通介紹，根據您的需求來確定您所需要的產品，并且會報出具體的實惠價格。我們一定會盡心盡意為您提供優質滿意的服務。
本公司售后實現質量三包服務。
一、合同簽訂后，保證產品品質；
二、在規定的時間內按時交貨；
三、在給您發貨前，和您具體核實以下資料：發貨清單、產品合格證、產品使用說明書、技術資料等等；
四、有任何的建議或疑問，請打電話。
