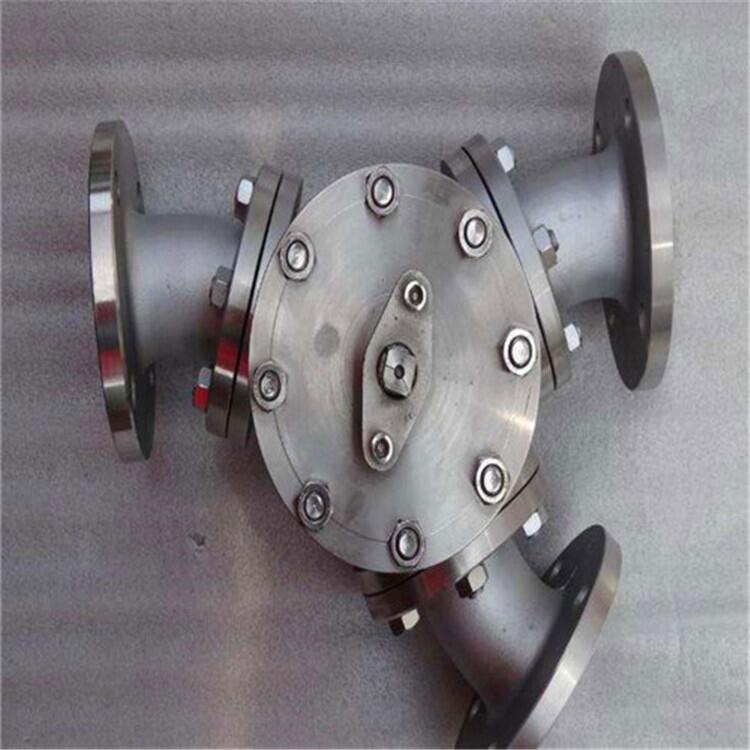

Y型三通球閥
一、概述
Q42F/H法蘭連接120度斜角Y型三通球閥的流道形式為120度切換，流道平坦，流體阻力小，流通能力強，不會使介質停留在流道內部，實現各管道能夠得到很好、很順的切換，該閥外型美觀，結構緊湊合理，密封性能好。Q42F/H法蘭連接120度斜角Y型三通球閥與閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬質材料等多種先進工藝，適用各種苛刻工況，軟密封適用200℃以下工況，硬密封碳鋼不超過425℃，不銹鋼不超過450℃。
二、主要零部件材料表
|
序號 |
零件名稱 |
材質名稱(常規配置) |
|||
|
Q42F/H-C |
Q42F/H-P |
Q42F/H-R |
Q42F/H-RL |
||
|
1 |
閥體、閥蓋 |
WCB |
304(CF8) |
316(CF3) |
316L(CF3M) |
|
2 |
填料 |
PTFE、PPL、柔性石墨 |
|||
|
3 |
球體 |
WCB+HCr |
304(CF8) |
316(CF3) |
316L(CF3M) |
|
4 |
密封圈 |
PTFE、PPL |
|||
|
5 |
墊片 |
PTFE、PPL |
|||
|
6 |
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
7 |
雙頭螺栓 |
35CrMoA |
304 |
316 |
316L |
三、主要性能規范表
|
公稱壓力 |
試驗壓力PS(MPa) |
||
|
殼體 |
高壓液密封 |
低壓液密封 |
|
|
1.6 |
2.4MPa |
1.76MPa |
0.6MPa |
|
2.5 |
3.75MPa |
2.75MPa |
|
|
4.0 |
6.0MPa |
4.4MPa |
|
|
適用工況 |
適用介質 |
水、油品、氣等非腐蝕介質和酸堿腐蝕介質 |
|
|
適用溫度 |
-28～450℃ |
||
|
執行標準 |
設計 |
GB/T12237-89 |
|
|
結構長度 |
GB12221 |
||
|
連接法蘭 |
JB/T79.1-79.4、GB/T9113.1-9113.4、HG20592、 ASTM B16.5 |
||
|
檢驗試驗 |
GB/T13927、JB/T9092、API598 |
||
四、主要外型尺寸表
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸(mm) |
||||||
|
L |
D |
K |
R |
C |
f |
N-d |
||
|
1.6 |
50 |
110 |
160 |
125 |
100 |
20 |
3 |
4-?18 |
|
65 |
130 |
180 |
145 |
120 |
20 |
3 |
4-?18 |
|
|
80 |
150 |
195 |
160 |
135 |
20 |
3 |
8-?18 |
|
|
100 |
170 |
215 |
180 |
155 |
22 |
3 |
8-?18 |
|
|
125 |
190 |
245 |
210 |
185 |
22 |
3 |
8-?18 |
|
|
150 |
210 |
280 |
240 |
210 |
24 |
3 |
8-?23 |
|
|
200 |
245 |
335 |
295 |
265 |
24 |
3 |
12-?23 |
|
|
250 |
290 |
405 |
355 |
320 |
30 |
3 |
12-?2 |
|
