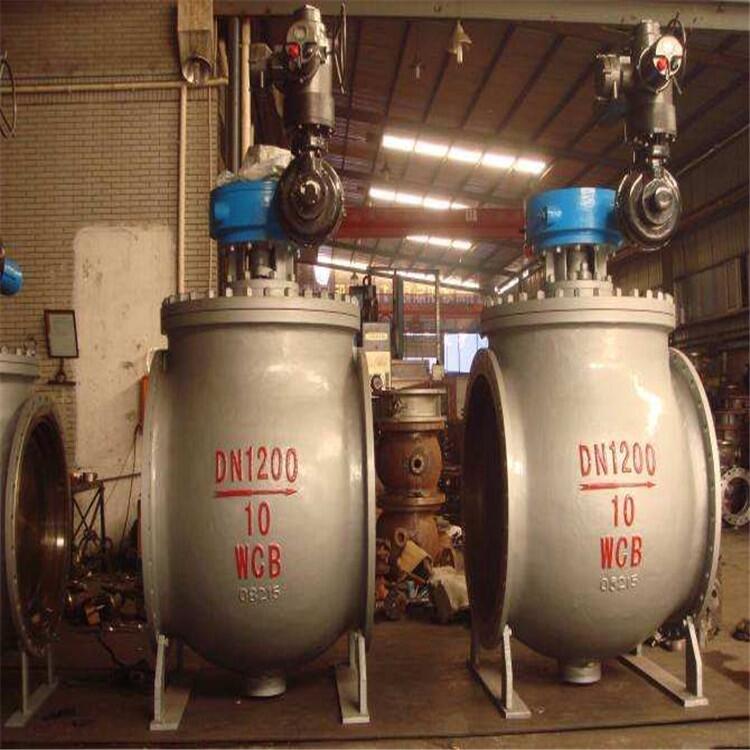

HDQ740液控止回半球閥

一、 產品介紹：

液控止回半球閥廣泛應用于高水頭的水電站中。工作時，閥門與水輪機配合，按照水力過渡過程原理，通過預設的啟閉程序，有效消除管路水錘，實現管路可靠截止，起到保護管路系統安全的作用。

安裝在水輪機蝸殼的進水口處，為機組停機檢修時提供可靠的安全的工作條件；在機組長時間停機時減少機組漏水量，開機時快速充水，使機組快速進入工作狀態；還可以防止機組飛逸事件。

二、 產品優點：

1． 流體阻力小，其阻力系數與同長度的管段相等。   

2． 結構簡單、體積小、重量輕。   

3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。   

4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。   5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。   6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。   

7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。   8. 適合高流速。直通流道，堅固的偏心閥板使之適合高流速且無振動。

三、產品參數：

公稱通徑： DN50-DN1500

公稱壓力： PN0.6-6.4Mpa

驅動方式：液動、電液動、電動、氣動、手動、天燃氣、液化氣

適用溫度：橡膠密封-40℃-120℃ 金屬硬密封：-40℃-600℃

適用環境：易燃、易爆、易揮發及居毒等場合。

四、產品工作原理：

A、開啟過程   

1在關閉位置，球體受閥桿的[wiki]機械[/wiki]施壓作用，緊壓在閥座上。   

2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。   3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。   4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。   

B、關閉過程   

1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。   

2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。   

3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。   

4手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
