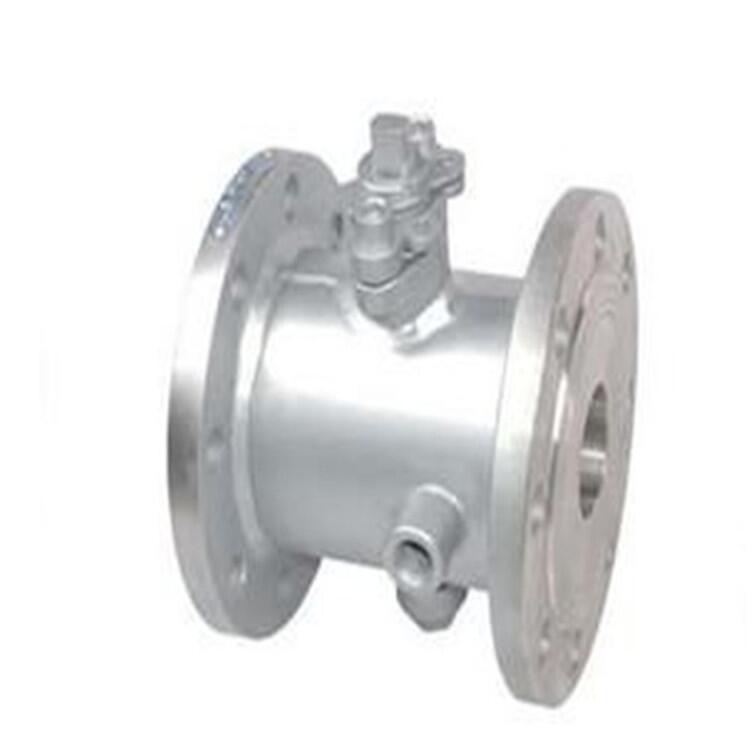

BQ41F保溫夾套球閥

一、主要概述：

保溫夾套球閥有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管 路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。適用范圍：城建、化工、冶金、石油、制藥、食品、飲料、環保。

二、參數：

連接方式：法蘭、螺紋等；

口徑： DN15～200；

壓力： 1.6-MPa-2.5MPa；

材質：304、316、 鑄鋼、不銹鋼等；

介質：石油、化工、制藥等；

三、主要尺寸：

公稱通徑（DN）

d L D E Q H W 管螺紋

（mm） （in） （mm） （in） P

20 3/4" 19 117 40 1 1/2" 58.5 147 101 170 G3/4"

25 1" 25 127 50 2" 62.5 156 106 170 G3/4"

40 1 1/2" 38 165 65 2 1/2" 63.5 181 125 250 G3/4"

四、主要零件：

序號 零件名稱 材質

GB ASTM

1 夾套 25 105

2 閥座

WCB A216-WCB

3 閥體

25 A105

4 密封圈 PTFE、對位聚苯

5 球體

6 閥桿

1Cr13 A247-410

7 填料 柔性石墨

8 填料壓蓋 WCB A216-WCB

一、訂貨須知：

二、您好！感謝您對我們產品的關注與認可，在您訂購我們的產品之前，可以先與我們聯系，我們會安排銷售經理跟您溝通介紹，根據您的需求來確定您所需要的產品，并且會報出具體的實惠價格。我們一定會盡心盡意為您提供優質滿意的服務。

三、

四、本公司售后實現質量三包服務。

五、一、合同簽訂后，保證產品品質；

六、二、在規定的時間內按時交貨；

七、三、在給您發貨前，和您具體核實以下資料：發貨清單、產品合格證、產品使用說明書、技術資料等等；

八、四、有任何的建議或疑問，請打電話

九、合同簽訂后，保證保質、保量，按時交貨；

十、在發貨產品前，本廠向需方給予以下資料：發貨清單、產品合格證、、產品使用說明書、技術資料；

十一、有任何的建議或疑問，請立即聯系我們。
