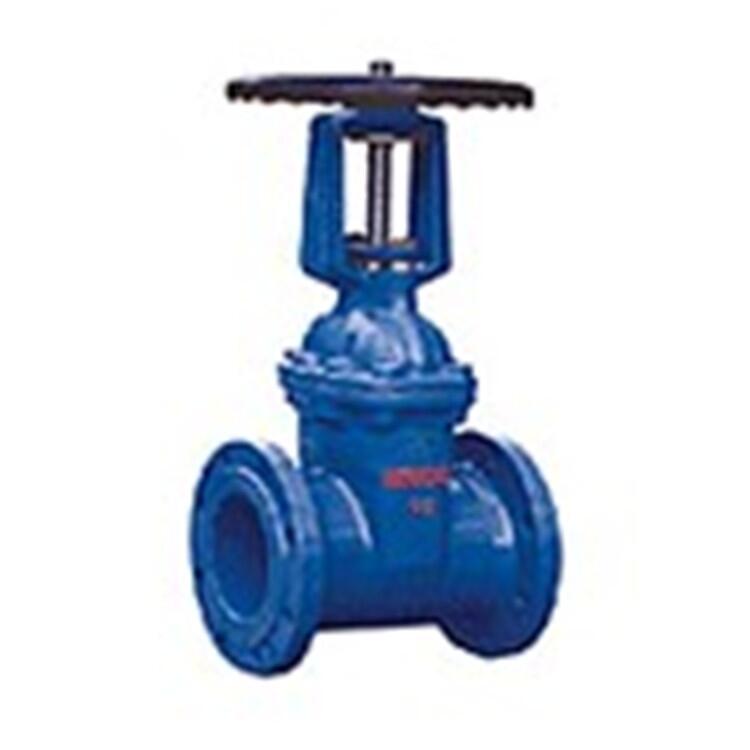

Z41X明桿彈性閘閥
一、概述：
明桿彈性座封閘閥，除具有明桿彈性座封閘閥的優點之外,并可以較直觀閥門開度,啟閉迅速可靠,故常應用消防及工業系統.一般安裝于距地面較高位置. Z44X/RRHX型明桿彈性座封閘閥可以較直觀顯示閥門開度，啟閉迅速可靠，故常應用消防及工業系統.一般安裝于距地面較高位置。
二、主要零部件材料：
|
名 稱 |
材 質 |
|
閥 體 |
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
|
閘 板 |
球 墨 鑄 鐵 +三 元 乙 丙 或 丁 腈 橡 膠 |
|
中 口 墊 |
丁 腈 橡 膠、三 元 乙 丙 |
|
密 封 圈 |
丁 腈 橡 膠 |
|
支 架 |
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
|
閥 桿 |
不 銹 鋼 |
|
螺 栓 |
不 銹 鋼 |
|
壓 蓋 |
球 墨 鑄 鐵、鑄 鋼 |
|
閥 桿 螺 母 |
銅 合 金 |
|
手 輪 （傳 動 帽） |
可 鍛 鑄 鐵 |
三、主要連接尺寸：
|
品代號
|
公稱口徑
|
D |
D1 |
N-φd |
L |
H |
||||
|
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
|||||
|
RVC(H)X-0050 |
50 |
165 |
125 |
4-19 |
178 |
340 |
||||
|
RVC(H)X-0065 |
65 |
185 |
145 |
4-19 |
190 |
370 |
||||
|
RVC(H)X-0080 |
80 |
200 |
160 |
8-19 |
203 |
410 |
||||
|
RVC(H)X-00100 |
100 |
220 |
180 |
8-19 |
229 |
450 |
||||
|
RVC(H)X-00125 |
125 |
250 |
210 |
8-19 |
254 |
480 |
||||
|
RVC(H)X-00150 |
150 |
285 |
240 |
8-23 |
267 |
550 |
||||
|
RVC(H)X-00200 |
200 |
340 |
295 |
8-23 |
12-23 |
292 |
630 |
|||
|
RVC(H)X-00250 |
250 |
405 |
350 |
355 |
12-23 |
12-28 |
330 |
750 |
||
|
RVC(H)X-00300 |
300 |
460 |
400 |
410 |
12-23 |
12-28 |
356 |
820 |
||
|
RVC(H)X-00350 |
350 |
520 |
460 |
470 |
16-23 |
16-28 |
381 |
980 |
||
|
RVC(H)X-00400 |
400 |
580 |
515 |
525 |
16-28 |
16-31 |
406 |
1010 |
||
