白鋼焊條|白鋼焊絲-焊材網供應信息-焊材網

<tr id="stl47"><source id="stl47"></source></tr>

<form id="stl47"><span id="stl47"><track id="stl47"></track></span></form>

<wbr id="stl47"></wbr>

<form id="stl47"></form>

<sub id="stl47"></sub>

<tr id="stl47"></tr>

<form id="stl47"></form>

<form id="stl47"><th id="stl47"><noscript id="stl47"></noscript></th></form>

<sub id="stl47"></sub><table id="stl47"><th id="stl47"><track id="stl47"></track></th></table>

白鋼焊條|白鋼焊絲

白鋼焊條|白鋼焊絲

產品價格：￥1（人民幣）

規格：齊全

發貨地：天津

品牌：

最小起訂量：1公斤

QQ洽談點擊詢價進入商鋪

天津鑄橋焊材銷售有限公司

誠信商家

會員級別：

鉆石會員

認證類型：企業認證

企業證件：通過認證

認證信息：天津鑄橋焊材銷售有限公司

商鋪名稱：天津鑄橋焊材銷售有限公司

聯系人：李工（先生）

聯系手機：

固定電話：

企業郵箱：tjzqhc@163.com

聯系地址：天津市河北區慶安街32號

郵編：12300

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

價格優勢在于本廠是生產型企業------無中間商----又是原材料的批發商---故能做到----同質價低---同價質優----產品質量和價格分有高中低三擋-----能夠滿足不同客戶的需求---對于長期的優質大客戶能夠低于市場價15%的價格現貨供應

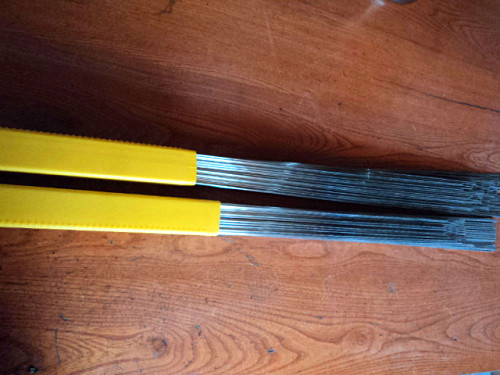

白鋼焊條|白鋼焊絲

E630不銹鋼焊條 ------ 17-4PH鋼用
ER2209雙相不銹鋼焊絲 22Cr雙相不銹鋼，如UNS S31803(Alloy2205)用

用途超低碳型18％Cr-12％Ni-2％Mo不銹鋼焊絲，較JQ.H0Cr19Ni12Mo2耐蝕性更好用途超低碳型21％Cr-10％Ni不銹鋼焊絲，較JQ.H0Cr21Ni10耐蝕性更好 JQ.H0Cr18Ni9、JQ.H0Cr21Ni10不銹鋼焊絲、JQ.H00Cr21Ni10、JQ.H1Cr24Ni13、JQ.H00Cr24Ni13、JQ.H1Cr26Ni21不銹鋼焊絲、JQ.H0Cr19Ni12Mo2、JQ.H00Cr19Ni12Mo2、JQ.H00Cr20Ni12Mo3、JQ.H0Cr20Ni14Mo3不銹鋼焊絲、JQ.H0Cr20Ni10Ti、JQ.H0Cr20Ni10Nb、JQ.H1Cr17牌號 AWS GB 主要用途白鋼焊條|白鋼焊絲

JQ.H0Cr18Ni9 ER304 H0Cr18Ni9 18％Cr-8％Ni不銹鋼焊絲
ER307 ------ 非磁性鋼用，高錳鋼及碳鋼異材焊接用
JQ.H0Cr21Ni10 ER308 H0Cr21Ni10 21％Cr-10％Ni不銹鋼焊絲
JQ.H00Cr21Ni10 ER308L H00Cr21Ni10 超低碳型21％Cr-10％Ni不銹鋼焊絲，較JQ.H0Cr21Ni10耐蝕性更好白鋼焊條|白鋼焊絲E308LSi ------ 低C-18Cr-8Ni鋼用
JQ.H1Cr24Ni13 ER309 H1Cr24Ni13 24％Cr-13％Ni不銹鋼焊絲，耐蝕性能好
JQ.H00Cr24Ni13 ER309L H00Cr24Ni13 低C-22Cr-12Ni鋼用，異材焊接用
ER309Mo ------ 22Cr-12Ni-2.5Mo鋼用，異材焊接用
ER309LSi ------ 低C-22Cr-12Ni鋼用，異材焊接用
ER309LMo ------ 低C-22Cr-12Ni-2.5Mo鋼用，異材焊接用
JQ.H1Cr26Ni21 ER310 H1Cr26Ni21 25％Cr-20％Ni不銹鋼焊絲，高溫抗氧化性能優良
JQ.H0Cr19Ni12Mo2 ER316 H0Cr19Ni2Mo2 18％Cr-12％Ni-2％Mo不銹鋼焊絲，抗熱裂紋性能優良
JQ.H00Cr19Ni12Mo2 ER316L H00Cr19Ni2Mo2 超低碳型18％Cr-12％Ni-2％Mo不銹鋼焊絲，較JQ.H0Cr19Ni12Mo2耐蝕性更好
ER316LSi ------ 低C-18Cr-12Ni-3.5Mo鋼用
JQ.H00Cr20Ni12Mo3 ER317L H00Cr20Ni12Mo3 低C-18Cr-12Ni-3.5Mo鋼用
JQ.H0Cr20Ni14Mo3 ER317 H0Cr20Ni14Mo3 超低碳型18％Cr-8％Ni不銹鋼焊絲，較JQ.H0Cr18Ni9耐蝕性更好
JQ.H0Cr20Ni10Ti ER321 H0Cr20Ni10Ti 焊接含Ti不銹鋼，抗晶界腐蝕性好
JQ.H0Cr20Ni10Nb ER347 H0Cr20Ni10Nb 焊接含Nb不銹鋼，抗晶界腐蝕性好
ER410 H0Cr13 13Cr鋼用
JQ.H1Cr17 ER430 H1Cr17 焊接1Cr17不銹鋼

不銹鋼焊條牌號表：

牌號	型號 GB/T （AWS）	特征和用途
G202	E410-16 E410-16	鈦鈣型藥皮的Cr13不銹鋼焊條，直交流兩用。用于0Cr13及1Cr13不銹鋼，也用于耐蝕、耐磨的表面堆焊
G207	E410-15 E410-15	低氫型的Cr13不銹鋼焊條，采用直流反接,可全位置焊。用于0Cr13及1Cr13不銹鋼，也用于耐蝕、耐磨的表面堆焊
G217	E410-15 E410-15	低氫型的Cr13不銹鋼焊條，采用直流反接,短弧操作,可全位置焊,焊前焊件須預熱至300-350℃,焊后經680-760℃回火處理,焊縫金屬回火溫度即使在相變溫度下也能得到良好的力學性能。用于0Cr13、1Cr13、2 Cr13不銹鋼，如汽輪機葉片的補焊及對接,也用于耐蝕、耐磨的表面堆焊
G302	E430-16 E430-16	鈦鈣型的Cr17不銹鋼焊條，直交流兩用。用于耐硝酸耐蝕、耐熱的Cr17不銹鋼結構
G307	E430-16 E430-16	低氫型的Cr17不銹鋼焊條，直交流兩用。用于耐硝酸耐蝕、耐熱的Cr17不銹鋼結構
A001G15	E308L-15 E308L-15	氧化鈦型耐發紅高效率不銹鋼焊條，熔敷效率為150%,具有飛濺小、脫渣容易、焊縫美觀、高效節能等特點,直流反接.用于同類型不銹鋼平焊和平角焊
A002	E308L-16 E308L-16	鈦鈣型的超低碳Cr19Ni10不銹鋼焊條，熔敷金屬含碳量≤0.04%,有很好的抗晶間腐蝕性能，可直交流兩用，工藝性能好。用于超低碳Cr19Ni10不銹鋼和工作溫度低于300℃耐磨腐蝕的不銹鋼（如0Cr19Ni11Ti），主要用于合成纖維、化肥、石油等設備的制造
A002A	E308L-17 E308L-17	氧化鈦酸性超低碳耐發紅高效不銹鋼焊條，具有耐發紅、飛濺小、引弧及再引弧型號、脫渣容易、焊縫美觀等特點，可直交流兩用。用于含鈦穩定奧氏體不銹鋼和同類型不銹鋼，焊條直徑≤3.2mm時可全位置焊，其他規格僅用于平焊和平角焊
A012Si	－（－）	鈦鈣型的超低碳Cr20Ni13Si4不銹鋼焊條，有很好的抗濃硝酸腐蝕性能，可直交流兩用，工藝性能好。用于抗濃硝酸腐蝕的超低碳00Cr17Ni15Si4Nb不銹鋼
A002Mo	E308Mo-16 （－）	鈦鈣超低碳不銹鋼焊條，具有良好的耐腐蝕性及抗裂性，可直交流兩用，工藝性能好。用于超低碳不銹鋼或0Cr18Ni9Ti鋼，如合成纖維、化肥、石油化工等設備
A022	E316L-16 E316L-16	鈦鈣型的超低碳Cr18Ni12Mo2不銹鋼焊條，具有良好的耐熱、耐腐蝕及抗裂性，可直交流兩用，工藝性能好。用于尿素、合成纖維等設備及相同類型的不銹鋼，也用于焊后不熱處理的鉻不銹鋼、復合鋼和異種鋼等
A022Si	E316L-16 （－）	鈦鈣型的超低碳00Cr19Ni11Mo2Si不銹鋼焊條，具有良好的抗應力腐蝕和點腐蝕性，可直交流兩用，工藝性能極佳。用于焊接冶金設備中的襯板或管材
A022L	E316L-16 E316L-16	鈦鈣型的超低碳不銹鋼焊條，具有良好的耐熱、耐蝕、抗裂性，可直交流兩用，工藝性能好。用于核安全一級鉻捏奧氏體不銹鋼管道和容器構件及尿素、合成纖維等設備和焊后不熱處理的鉻不銹鋼、異種鋼等
A032	E317MoCuL-16（－）	鈦鈣型的超低碳Cr19Ni13Mo2 Cu不銹鋼焊條，直交流兩用，焊縫中含有鉬和銅，在硫酸介質中具有較高的抗腐蝕性。用于在稀、中濃度硫酸介質中工作的同類型超低碳不銹鋼，如合成纖維等設備，也可焊接Cr13Si3耐酸鋼。
A042	E309MoL-16 E309MoL-16	鈦鈣型的超低碳Cr23Ni13Mo2Cu不銹鋼焊條，直交流兩用，焊縫中加入適量的鉬，提高了焊縫金屬的抗裂性及耐蝕性。用于相同類型的超低碳不銹鋼及異種鋼等
A042Si	－（－）	相當于瑞典AVESTA P5超低碳不銹鋼焊條，直交流兩用，具有良好的焊接工藝性能，加入適量的鉬，提高了焊縫金屬的抗裂性及耐蝕性。用于相同類型的超低碳不銹鋼及異種鋼等
A042Mn	－（－）	相當于荷蘭Philips BM310 MoL超低碳不銹鋼焊條，直交流兩用，具有良好的抗腐蝕性。用于尿素設備，如Cr25Ni22Mo2型不銹鋼
A052	－（－）	鈦鈣型藥皮的超低碳Cr18Ni24Mo5不銹鋼焊條，其焊縫金屬具有耐含甲酸、醋酸介質點腐蝕及抗氯離子腐蝕性能，它比A107、A022等焊條耐腐蝕性能為優。具有優良的焊接工藝性能，可直交流兩用。用于化學耐硫酸、醋酸、磷酸的反應器、分離器，同時可用于抗海水腐蝕用鋼（00Cr18Ni24Mo5）以及異種鋼的焊接。
A062	E309L-16 E309L-16	鈦鈣型超低碳Cr23Ni13不銹鋼焊條，可直交流兩用，在不含鈮、鈦等穩定化元素時也能抵抗因碳化物析出而產生的晶間腐蝕。用于不銹鋼、復合鋼和異種鋼等，如合成纖維、石油化工等設備，也用于核反應堆壓力容器內壁過渡層堆焊和塔內構件。
A072	－（－）	鈦鈣型的超低碳不銹鋼焊條，可直交流兩用，焊縫在65%硝酸沸騰介質中有良好的耐蝕性。用于00Cr25Ni20Nb不銹鋼，如核燃料設備等
A082	－（－）	鈦酸型耐濃硝酸腐蝕用超低碳不銹鋼焊條，焊接工藝性能好，焊條藥皮具有良好的抗發紅開裂性能，可直交流兩用。用于00Cr17Ni15Si4Nb、00Cr14Ni114Si4等耐濃硝酸腐蝕的不銹鋼焊接和補焊
A101	E308-17 E308-17	鈦型Cr19Ni10不銹鋼焊條，施焊時藥皮具有不發紅、不開裂的特點，具有良好的力學性能及抗晶間腐蝕性，特別適于薄板焊。用于工作溫度低于300℃耐蝕的0Cr19Ni9、0Cr19Ni10Ti不銹鋼結構
A102	E308-16 E308-16	鈦鈣型藥皮的Cr19Ni10不銹鋼焊條，具有良好的力學性能及抗晶間腐蝕性能，可直交流兩用，操作性能極好。用于焊接在高溫條件下的耐熱不銹鋼，也可用來焊接不銹鋼襯里，異種鋼等。在焊接淬硬性高的碳鋼、低合金鋼時韌性極好。
A102T	E307-16 E308-16	用低碳鋼焊芯、藥皮過渡鉻鎳等合金元素而獲得高效率的Cr19Ni10不銹鋼焊條，熔敷效率可達130%-150%，具有良好的力學性能及抗晶間腐蝕性，工藝性能優異，直交流兩用交流穩弧性好，藥皮無發紅開裂現象，適于平焊和平角焊。用于工作溫度低于300℃耐腐蝕的0Cr19Ni9、0Cr19Ni10Ti不銹鋼焊接及表面層堆焊。
A102A	E308-17 E308-17	鈦酸型超低碳不銹鋼焊條，具有良好的力學性能及抗晶間腐蝕性，具有耐發紅、熔化速度快等特點，直交流兩用，工藝性能好。用于工作溫度低于300℃耐蝕的0Cr19Ni9、0Cr19Ni10Ti不銹鋼結構
A107	E308-15 E308-15	低氫型Cr19Ni10不銹鋼焊條，具有良好的力學性能及抗晶間腐蝕性，采用直流反接，可全位置焊。用于工作溫度低于300℃耐腐蝕的0Cr19Ni9不銹鋼焊接及表面層堆焊
A112	－（－）	鈦鈣型Cr19Ni9不銹鋼焊條，由于焊縫含碳量較高，晶間腐蝕敏感性大，焊后經1050-1100℃水淬處理可獲得較好的抗晶間腐蝕性，直交流兩用，工藝性能優異，特別適于薄板平焊。用于焊接一般腐蝕性要求不高的Cr19Ni9不銹鋼
A117	－（－）	低氫型Cr18Ni9不銹鋼焊條，由地焊縫含碳量較高，晶間腐蝕敏感性大，焊后經1050-1100℃水淬處理，可獲得較好的抗晶間腐蝕性，直交流兩用，工藝性能優異，特別適于薄板平焊。用于焊接一般腐蝕性要求不高的的Cr18Ni9不銹鋼
A122	－（－）	鈦鈣型Cr22Ni9雙相不銹鋼焊條，直交兩用，由于焊縫含含有較多的鐵素體，故具有優良的抗裂性及晶間腐蝕性。用于工作溫度低于300℃、要求抗裂及耐蝕性較高的Cr22Ni9雙相不銹鋼。
A132	E347-16 E347-16	鈦鈣型含鈮Cr19Ni10Nb不銹鋼焊條，具有優良的抗裂性及晶間腐蝕性，直交兩用，工藝性優異。用于重要的耐腐蝕含鈦穩定化元素的0Cr19Ni11Ti不銹鋼。
A132A	E347-17 E347-17	鈦型含鈮Cr19Ni10Nb不銹鋼焊條，具有優良的抗裂性及晶間腐蝕性，藥皮耐發紅，融化速度快，直交兩用，工藝性能優異。用于重要的耐腐蝕含鈦穩定化元素的0Cr19Ni11Ti不銹鋼。
A137	E347-17 E304-17	低氫型含鈮Cr19Ni10Nb不銹鋼焊條，具有優良的抗裂性及晶間腐蝕性，采用直流反接，可全位置焊。用于重要的耐腐蝕含鈦穩定化元素的0Cr19Ni11Ti不銹鋼。
A146	－（－）	低氫型含鈮Cr20Ni10Mn不銹鋼焊條，直交兩用，可全位置焊，熔敷金屬具有良好的力學性能。用于重要的0Cr20Ni10Mn6不銹鋼。
A172	E307-16 E307-16	鈦鈣型不銹鋼焊條，直交兩用，具有優良的抗裂性。用于ASTM307鋼及其他異種鋼焊接，也用于耐沖擊、腐蝕鋼和過渡層的堆焊，如高錳鋼、猝硬鋼。

輥壓機擠壓輥堆焊專用焊接材料

牌號	類別	規格	應用范圍
ZM、ZD3、ZD310	焊條	Φ3.2、Φ4、Φ5	主要用于現場小面積補焊。
ZM、ZD1、ZD2、ZD3、ZD310	CO2氣保護藥芯焊絲	Φ1.6	主要用于現場維護、大面積補焊及新輥制造。
ZD1、ZD2、ZD3	埋弧焊用藥芯焊絲	Φ4.0	主要用于新輥的制造及舊輥的修復。高鉻硼堆焊的耐磨焊絲

材料主要用途及性能

牌號	主要用途	主要性能
ZM	用于輥壓機修復中綜合過渡層的堆焊，抗裂性非常好。	堆焊金屬具有極好的抗裂性能和沖擊韌性。
ZD1	為第一層焊接材料，堆焊止裂過渡層用。	能夠有效阻止輥面的焊接裂紋和疲勞裂紋向輥體的延伸、發展，保護輥體不受破壞。
ZD2	為第二層焊接材料，堆焊緩沖隔離層用。	與ZD1、ZM堆焊層具有非常良好的結合性，同時又對ZD3堆焊層有很好的支撐作用。
ZD3	為第三層焊接材料，適用于輥壓機耐磨輥面的堆焊。	堆焊金屬具有較高的焊態硬度和良好的抗裂性能，具有優異的抗磨粒磨損和抗擠壓磨損綜合性能。
ZD310	用于輥壓機表面耐磨花紋堆焊。	屬多元高合金強化，堆焊層具有比ZD3更加優異的耐磨粒磨損性能和抗擠壓磨損性能。

堆焊工藝及其它

焊條類	直徑（mm）	Φ3.2	Φ4.0	Φ5.0	包裝形式：盒裝單件重量：20公斤	堆焊層硬度（HRC）
	焊接電流（A）	80～120	120～160	160～200
CO2氣保護藥芯焊絲	直徑（mm）	Φ1.6			包裝形式：真空層繞盤裝單件重量：15公斤	ZD2：35 ZD3：55 ZD310：60
	焊接電流（A）	220～350
	焊接電壓（V）	25～35
	氣體流量（L/min）	15～20
埋弧焊藥芯焊絲	直徑（mm）	Φ4.0			包裝形式：真空層繞盤裝單件重量： 30～40公斤
	焊接電流（A）	400～550
	焊接電壓（V）	26～32
	焊接速度（mm/min）	～400

注意事項

施焊前，焊條須經250～350℃烘焙1～2h，隨烘隨用；

焊前必須對焊件清除鐵銹、油污、水份等雜質；

對大、厚件、露天作業等，工件需250℃～300℃預熱，焊后緩冷；

埋弧焊藥芯焊絲ZD1、ZD2采用HJ431焊劑，焊前焊劑HJ431應烘

干250℃×1h；ZD3采用107焊劑，焊前焊劑107應烘干300℃×1h。

立式磨磨輥及磨盤堆焊專用焊接材料

牌號	類別	規格	應用范圍
MD60A、MD62A	焊條	Ф3.2	主要用于現場小面積補焊。
DH611、DH621	CO2氣保護藥芯焊絲	Φ1.6	主要用于現場維護及大面積補焊。
MD601、MD611、MD621	埋弧焊用藥芯焊絲	Φ3.2、Φ4.0	主要用于立式磨磨輥及磨盤的新品制造及舊品修復。

材料主要用途及性能

牌號	主要用途	主要性能
MD60A MD62A	適用于劇烈磨粒磨損和輕沖擊工礦條件下部件的預保護堆焊制造和磨損后的堆焊修復,主要用于立磨磨輥、磨盤以及其他耐磨板表面的耐磨堆焊。MD601與MD611、MD621配套，用作磨輥堆焊過渡層材料。	為多元合金強化的高碳高鉻鑄鐵型堆焊材料。堆焊層金屬具有大量的合金碳化物（M3C2 、M7C3），保證了堆焊金屬具有優異的抗磨粒磨損性能和一定的抗沖擊性能及抗剝落性能。堆焊層具有細密的網狀裂紋，是釋放焊接應力所必須的“應力釋放裂紋，有利于防止堆焊層的大面積掉塊和剝落。
DH611 DH621
MD601 MD611 MD621

熔敷金屬典型化學成分（%）及堆焊層硬度

牌號	C	Mn	Si	Cr	V	Mo	Nb	W	其他	Fe	硬度（HRC）
MD60A	5.0-6.0	1.0	1-2	26-35	2-3				≤5	余	57～62
MD62A	4.5-5.5	1.0	1-2	20-26	1-3		1-4	1-3	≤5	余	58～60
DH611	4.0-5.0	1-2	1-2	25-30					≤5	余	57～62
DH621	4.0-5.0	1-2	1-2	20-24	1-2	1-2	1-3	1-2	≤5	余	59～64
MD601	4.5-5.5	0.8-1.5	0.8-1.5	25-30					≤5	余	56～60
MD611	5.5-6.5	0.5-1.0	0.5-1.0	30-38					≤7	余	59～62
MD621	5.0-6.0	1.0-1.5	1.0-1.5	20-24	1-4	2-6	2-8	1-4	≤5	余	60～66

堆焊工藝及其它

焊接電流（A）直徑（mm）	80～140	140～200		包裝形式：盒裝單件重量：20公斤	層間及預熱溫度（℃）:90～150 焊后空冷
	Ф1.6	包裝形式：真空層繞盤裝單件重量：15公斤
焊接電流（A）焊接電壓（V）氣體流量（L/min）直徑（mm）	220～350			包裝形式：真空層繞盤裝單件重量：30～40公斤
	25～35
	15～20
	Ф3.2	Ф4.0
埋弧焊藥芯焊絲
	焊接電流（A）	350～400	400～550
	焊接電壓（V）	22～28	26～32
	焊接速度（mm/min）	500～600	500～600

注意事項

施焊前，焊條須經250～350℃烘焙1～2h，隨烘隨用；

焊前必須對焊件清除鐵銹、油污、水份等雜質；

埋弧焊藥芯焊絲采用107焊劑，焊前焊劑107應烘干300℃×1h；

一般用于堆焊后不進行機加工的工件。

錘頭、錘盤制造及修復用焊接材料（材料種類：1.焊條；2.CO2氣保護藥芯焊絲Ф1.6）

牌號	種類	硬度（HRC）	性能及主要用途
GM1	1		專用于高錳鋼、超高錳鋼件堆焊修復時的打底層堆焊。
ZD3	1	55～59	主要用于已磨損的大型錘式破碎機50公斤、120公斤類型的錘頭沖擊部位的多層堆焊修復，磨損嚴重的部位可一次堆焊20～40mm，堆焊層抗裂性能優良，具有良好的抗沖擊性、耐磨性。
ZD6	1	焊后硬度 35～40 沖擊后50～55	主要用于修復沖擊條件下的磨料磨損部件，如高錳鋼材質的顎板、破碎機錘頭、板錘、挖掘機斗齒等。堆焊層具有良好的抗沖擊性、耐磨性和良好的沖擊硬化效果。
TM55	1	55～59	主要用于破碎機錘頭嚴重磨損部位的堆焊修復，一般堆焊1～2層即可,也可用于塔篦齒修復。根據不同的使用場合，可有選擇的使用，其耐磨性由高至低依次為TM-65、TDL-65、TDP-65、TDL-60、TM-55。
TDL-60	1	56～62
TDP-65	1	59～65
TDL-65	1	62～66
TM65	1	61～66
MD501	2	52～55	用于破碎機錘頭、錘盤舊件的現場堆焊修復，堆焊層有裂紋，但耐磨性能優良，不影響使用。
ZD5	2	48～52	用于破碎機錘頭、錘盤的新品制造及舊件的現場堆焊修復，堆焊層抗裂性能優良。
ZD310	1、2	57～62	主要用于中、高溫工況下破碎機錘頭的維護及修復，其高溫耐磨性能優良。
TN65	1	62～66	主要用于中、高溫工況下破碎機錘頭的維護及修復，其抗磨粒磨損性能優于碳化鎢焊條，高溫耐磨性能優良。

風機修復用焊接材料（材料種類：1.焊條；2.CO2氣保護藥芯焊絲Ф1.6）

牌號	種類	硬度(HRC)	性能及主要用途	備注
DH-55F	2	52～57	主要用于風機新品制造的預保護堆焊，也常用于常溫下各類磨損工件的堆焊修復。	可現場檢測風機動平衡
DH-60F	2	59～65	主要用于風機新品制造的預保護耐磨堆焊及再生性修復，也常用于常溫及高溫下受劇烈磨粒磨損、中等沖擊部件的堆焊修復。
TM55	1	55～59	主要用于風機葉輪的現場修復及再生性修復，根據風機工作的溫度及磨損情況，由低到高選用焊條TM55、TDL-65、TN65。
TDL-65	1	62～66
TN65	1	62～66

部分材料高溫硬度測試

牌號	種類	試驗溫度t（℃）	高溫硬度值（HV3）
ZD5	1	550	425	428	428	/ 427
TDL-65	1	700	334	334	332	/ 333
TN65	1	700	421	440	421	/ 427
TN65	1	650	500	535	505	/ 513
ZD310	1	650	397	464	444	/ 435

堆焊工藝及其它

焊條類	直徑（mm）	Ф3.2	Ф4.0	Ф5.0	包裝形式：盒裝單件重量：20公斤
	焊接電流（A）	80～140	140～200	180～220
CO2氣保護藥芯焊絲	直徑（mm）	Ф1.6			包裝形式：真空層繞盤裝單件重量：15公斤
	焊接電流（A）	220～350
	焊接電壓（V）	25～35
	氣體流量（L/min）	15～20

水輪機專用焊接制造及修復材料

牌號	類別	符合標準	規格
0Cr13Ni4MoRe、0Cr13Ni5MoRe、0Cr13Ni6MoRe	焊條	AWS E410NiMo	Ф3.2、Ф4.0、Ф5.0
00Cr13Ni4MoRe、00Cr13Ni5MoRe、00Cr13Ni6MoRe	焊條	AWS E410NiMoL	Ф3.2、Ф4.0、Ф5.0
ER415、 ER415L	氣保護焊絲	AWS ER410NiMo(L)	Φ1.2、Ф1.6
ER416、 ER416L	氣保護焊絲		Φ1.2、Ф1.6

材料主要用途及性能

牌號	主要用途	主要性能
0Cr13Ni4-6MoRe	主要用于同材質鑄鋼件的補焊和水電站過流部件氣蝕磨損后的堆焊修復以及同材質結構件的焊接。	為低氫型藥皮馬氏體不銹鋼焊條。堆焊層具有良好的抗氣蝕耐泥沙磨損性能。焊條焊接工藝性能良好，采用直流反接，適合于全位置焊接。堆焊工藝簡單，焊前不預熱，焊后不用熱處理，堆焊層可以切削加工。
00Cr13Ni4-6MoRe	主要用于同材質鑄鋼件的補焊和水電站過流部件氣蝕磨損后的堆焊修復以及同材質結構件的焊接。
ER415、ER415L	用于同材質鑄鋼件的補焊和水電站過流部件氣蝕磨損后的大面積堆焊修復以及水輪機過流部件的制造焊接。	為馬氏體不銹鋼氣保護焊絲，純氬保護或富氬氣體保護，具有優良的焊接工藝性能。
ER416、ER416L	用于同材質鑄鋼件的補焊和水電站過流部件氣蝕磨損后的大面積堆焊修復以及水輪機過流部件的制造焊接。	為三相不銹鋼氣保護焊絲，純氬保護或富氬氣體保護，具有優良的焊接工藝性能。

熔敷金屬化學成分（%）

牌號	C	Si	<, FONT size=2>Mn	Cr	Ni	Mo	S	P
0Cr13Ni4-6MoRe	≤0.06	≤1.0	≤2.0	<P style="TEXT-INDENT: 2

在線詢盤/留言

*您的姓名：

*聯系手機：

*固定電話：

*聯系郵箱：

*所在單位：

*需求數量：

咨詢內容：

您要求給廠家提供：

產品推薦

精品推薦
