一、合金粉沫耐磨噴涂
合金粉沫直接噴射在螺桿表面及料管內孔上，合金深度可達 2.5mm~5mm以上，合金表面之密度高達98%~99.5%合金粉沫附著強度超過10,000psi以上，因此，在高扭力的使用下，可提高耐磨壽命7-8倍。

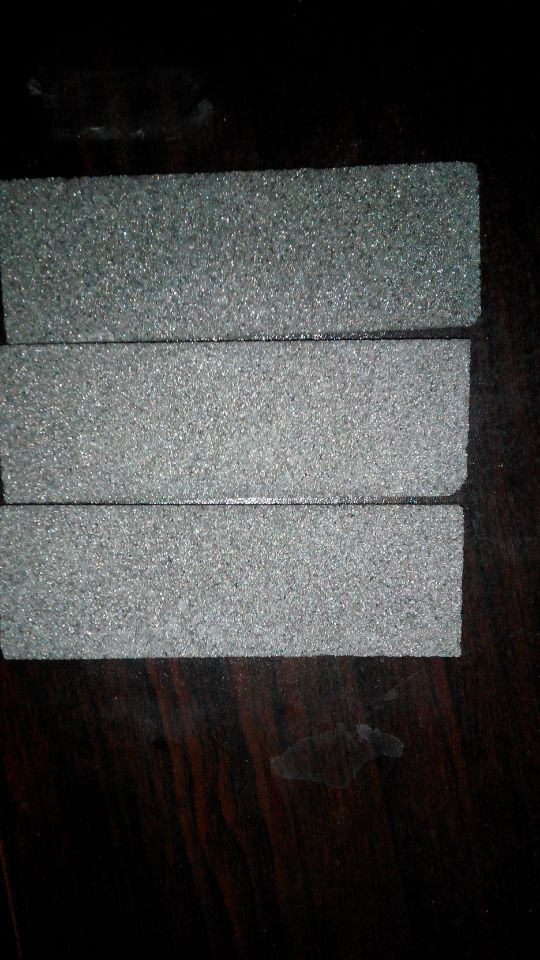

二、耐磨合金粉塊
耐磨合金粉塊自熔性良好，堆焊的工件無需除銹，它可堆焊在低、中碳鋼、低合金鋼及鑄鋼件上，也可在高錳鋼和某些灰鑄鐵上堆焊，用于承受低、中等程度沖擊的強磨粒磨損的易損件的制造與修復，焊后硬度為HRC≥60。.
       它主要用于各種葉片、溜槽耐磨鋼板、擠壓輥輥面、制磚機絞刀、打泥板等零部件的制造和修復。堆焊后可提高使用壽命３－８倍。
       用量：堆焊面積為１平方米約需粉塊10kg或稍多一些，每１kg粉塊，堆焊后所獲得的耐磨層的重量為1.5kg左右，是任何耐磨堆焊材料所達不到的。
二、焊接工藝：
１、手工碳弧焊
   石墨電極規格：（碳棒）直流：Φ10×300、Φ12×300、Φ15×300；（碳棒）交流：Φ8×350、Φ10×350；交流弧焊機（空載電壓≥70Ｖ）。
   焊鉗：采用加長嘴焊鉗（防人灼傷）堆焊時，碳棒伸出鉗口100ｍｍ左右；堆焊電流200～300Ａ，堆焊稀釋率50％。
２、用耐磨焊條添加粉塊手工電弧焊，堆焊電流250Ａ～300Ａ..。

       耐磨合金粉塊的抗裂性與抗磨性都優于焊條，主要用于在振動疲勞磨損嚴重零部件
