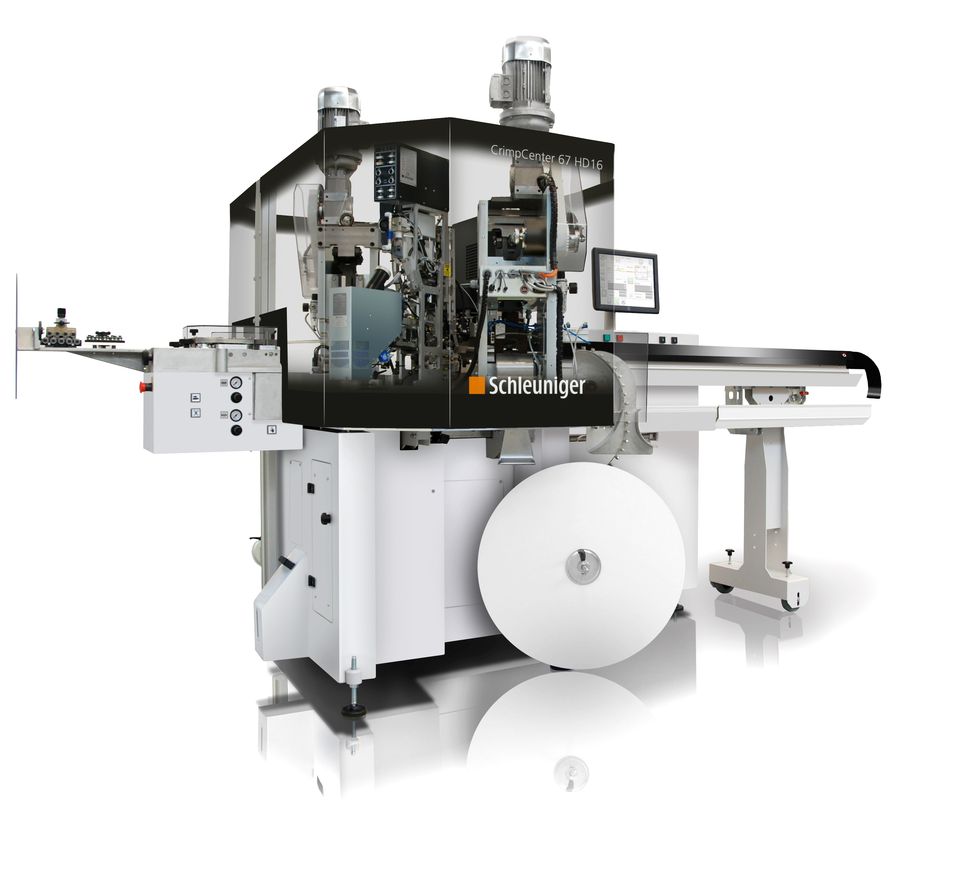

Schleuniger索鈮格全自動壓接中心CrimpCenter 67 HD16
產品概要

CrimpCenter 67 HD16是一臺全自動帶機械操作臂的壓接設備，最多可搭載五個工作站，它是加工中型或大型電纜尺寸為6 - 16 mm2 (10 - 6 AWG)的理想設備。最大送線速率可達12 m/s (39.4 ft/s)，這款多功能壓接中心可以最大限度滿足您高質量壓接、穿防水栓和扭線等加工應用。

    加工最大尺寸為16 mm2 (6 AWG)的線纜
    高性能和短設置安裝時間
    操作簡便，使用先進的軟件和觸摸屏科技
    輕松完成聯網操作
    多樣的選配件和附件選擇

加工方式

    兩端壓接 （開放或閉合的筒型端子）
    一端壓接一端穿防水栓
    兩端穿防水栓
    線束列加工
    標記（噴墨打印或熱�。�
    焊接（電阻）
    特殊加工（評估要求）

應用范圍

重型全自動端子壓接機CrimpCenter 67 HD16可安裝多達5個加工站，其為高速加工、高靈活性、高精度處理、短換模時間和穩定耐久的使用而設計。各種配置適用于多種應用需求。強大的伺服驅動器與智能控制系統相結合，保證了高效的生產以完成最嚴苛的生產計劃。生產參數通過觸摸屏輸入。直觀、菜單式的圖形用戶界面減少了員工培訓時間，也使輸入錯誤降到最低。線纜數據、壓接數據和穿防水栓數據之類的所有參數都可以保存并檢索以供將來使用。操作指令和零配件識別圖示全部都以電子目錄形式儲存在機器軟件中，當需要時可以隨時訪問獲取。

技術參數
最多可搭載工作站數 5（最多可搭載2個壓接工作站）
線束尺寸范圍 6 – 16 mm2 (10 – 6 AWG)
可選配最小為 0.13 mm2 (26 AWG)
線束長度 60 mm – 65 m (1.77” – 213 ft)
1區剝皮長度 0.1 – 18 mm (0.004 – 0.71”)
可選配最長為 26 mm (1.02”)
 2區剝皮長度 0.1 – 18 mm (0.004 – 0.71”)
傳送速度/送線速率 12 m/s (39.4 ft/s)
安全罩開啟時高度 2.85 m (112”)
尺寸(L x W x H) 3’740 x 1’800 x 約 2’500 mm (147” x 70” x 98”)
2 m 閉合封閉底座
重量 approx. 750 kg (1653 lbs.)
包括基座和安全罩
approx. 1150 kg (2535 lbs.)
最大時包括加工工作站和配件
CE認證 CrimpCenter 67 HD16 的設計制造完全遵循CE和EMC中關于設備的機械和電子安全性及電磁兼容性的所有準則。
