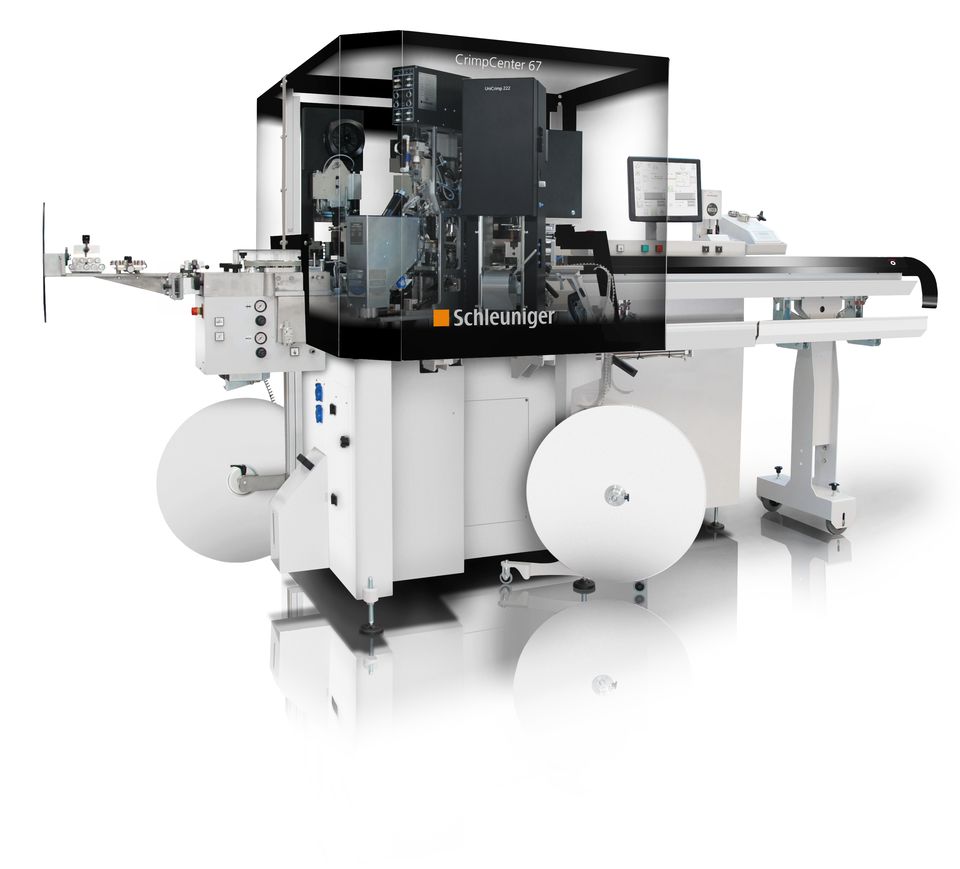

Schleuniger索鈮格全自動壓接中心CrimpCenter 67

產品概要
靈活的高性能CrimpCenter 67最多可搭載七個工作站（最多三個壓接工作站），專為客戶多樣化的應用需要提供壓接、并線壓接、穿防水栓、鍍錫和扭線等加工，無需更換設備即可滿足客戶種類繁多的加工需求。大型的6系列機型可在一個自動化步驟中完成對線束兩端的加工操作。

應用范圍

CrimpCenter 67是一臺全自動壓接中心可搭載最多七個加工工作站，其具備高速、靈活、精確、快速切換和經久耐用等特性。多樣的配置組合滿足您各種應用需求，配備動力強大的伺服驅動器搭配智能化的控制系統，能夠應對最嚴苛的生產計劃安排。生產參數通過觸摸屏輸入，直觀、圖標導向的菜單界面減少操作培訓需時和錯誤輸入概率。所有的加工參數如線束數據、壓接數據和防水栓數據可儲存和檢索以便將來使用。操作說明虎，備件識別圖之和電路圖都以電子文檔方式儲存在設備軟件中以備隨時查詢。

技術參數
最多可搭載工作站數  7 (最多可搭載3個壓接工作站）
線束尺寸范圍  0.13* – 6 mm2 (26* – 10 AWG)
可選配最小為 0.05 mm2 (30 AWG)
線束長度  60 mm – 65 m (1.77” – 213 ft)
可選配最小為35 mm (1.38”)
剝皮長度  0.1 – 18 mm (0.004 – 0.71”)
可選配最長為  26 mm (1.02”)
剝皮長度 2區  0.1 – 18 mm (0.004 – 0.71”)
傳送速度/送線速率  12 m/s (39.4 ft/s)
安全罩開啟時高度  2.85 m (112”)
尺寸(L x W x H)  3’740 x 1’750 x 約 1’850 mm (147” x 69” x 73”)
2 m 基座-安全罩閉合
重量   約 625 kg (1378 lbs.)
包括基座和安全罩
approx. 980 kg (2160 lbs.)
最大時包括加工工作站和選配項
CE認證  CrimpCenter 67的設計制造完全遵循CE和EMC中關于設備的機械和電子安全性及電磁兼容性的所有準則。
重要提示  *當線束橫截面積小于0.22 mm2 (24 AWG)，請提供樣線進行測試。
