Schleuniger索鈮格STW 1100扭線工作站

產品概要

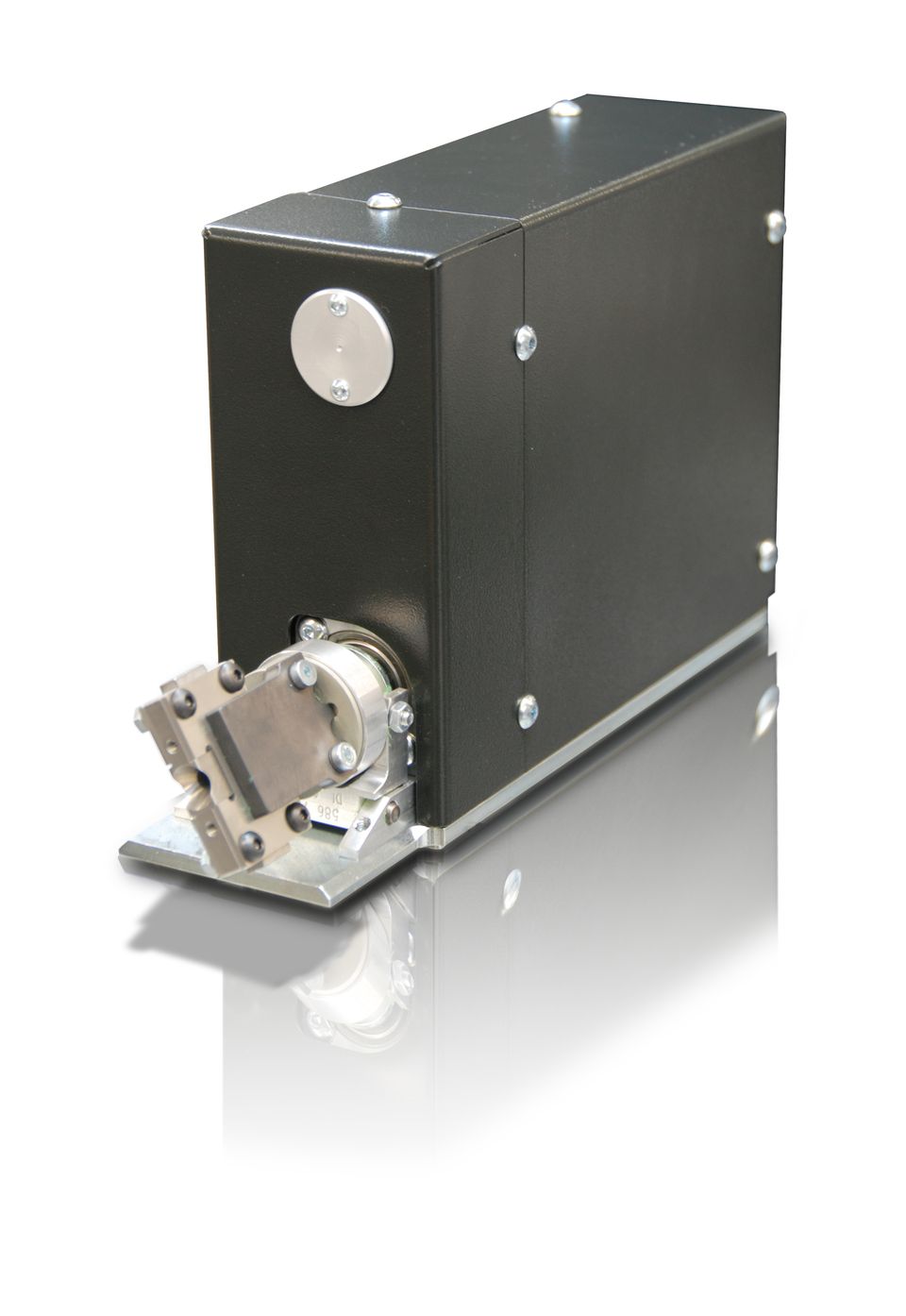

STW 1100扭線工作站是為扭絞電纜導線末端而專門設計的用于配合CrimpCenter系列上全自動切剝設備作業，該設備可加工的線束最大截面 2.5 mm² (14 AWG)且被扭的導體端最大剝皮長度達18 mm (0.71'') ，通常用于配合與STS1100鍍錫站一起作業。
周期時間短
可以作為獨立的站或安裝在任何壓接站
由CrimpCenter操作軟件EASY直接程序控制
轉換時期短
加工方式
一端捻線／鍍錫一端壓接(CrimpCenter 36 S / 64 / 67)
一端捻線／錫鍍線束一端壓接／穿防水栓 (CrimpCenter 36 S / 64 / 67)
兩端捻線／錫鍍線束 (CrimpCenter 36 S, 67)
并線壓接 （捻線、錫鍍和壓接）, (CrimpCenter 36 S, 67)
應用范圍
應用范圍
STW 1100扭線工作站扭絞電纜的導體末端，一般與STS 1100 鍍錫工作站共同使用。由于設計輕巧 STW1100 可單獨安裝使用或者被整合在任何使用標準快速換�；�座的壓接站上，這樣可以在扭線和壓接間快捷切換，夾力可以根據不同生產要求進行調整。STW1100無論是作為單機使用還是整合在壓接工作站上使用均極易操作。
技術參數
線束范圍 最大截面 2.5 mm² (14 AWG)
根據電纜的差異，可最大達到 4 mm² (12 AWG)
扭線長度
End 1
 4 – 18 mm (0.16 – 0.71”)
根據電纜的差異，可最長達到 to 23 mm (0.91”)
扭線長度            End 2 4 – 18 mm (0.16 – 0.71”)
機器尺寸(L x W x H) 80 x 315 x 160 mm (3.1” x 12.4” x 6.2”)
重量 ≤4.22 kg (9.3 lbs.)
CE-認證 STW 1100 的設計制造完全遵循CE和EMC中關于設備的機械和電子安全性及電磁兼容性的所有準則。
參考信息
備選項
基架(用于獨立的工作站)
扭線長度23 mm (單端，取決于電纜; 需試樣)
適用于不同基座的適配器
特征
可以整合在壓接工作站上或者單機使用
完全通過CrimpCenter的 EASY 軟件集成和控制
可加工線束最大截面 2.5 mm² (14 AWG)
