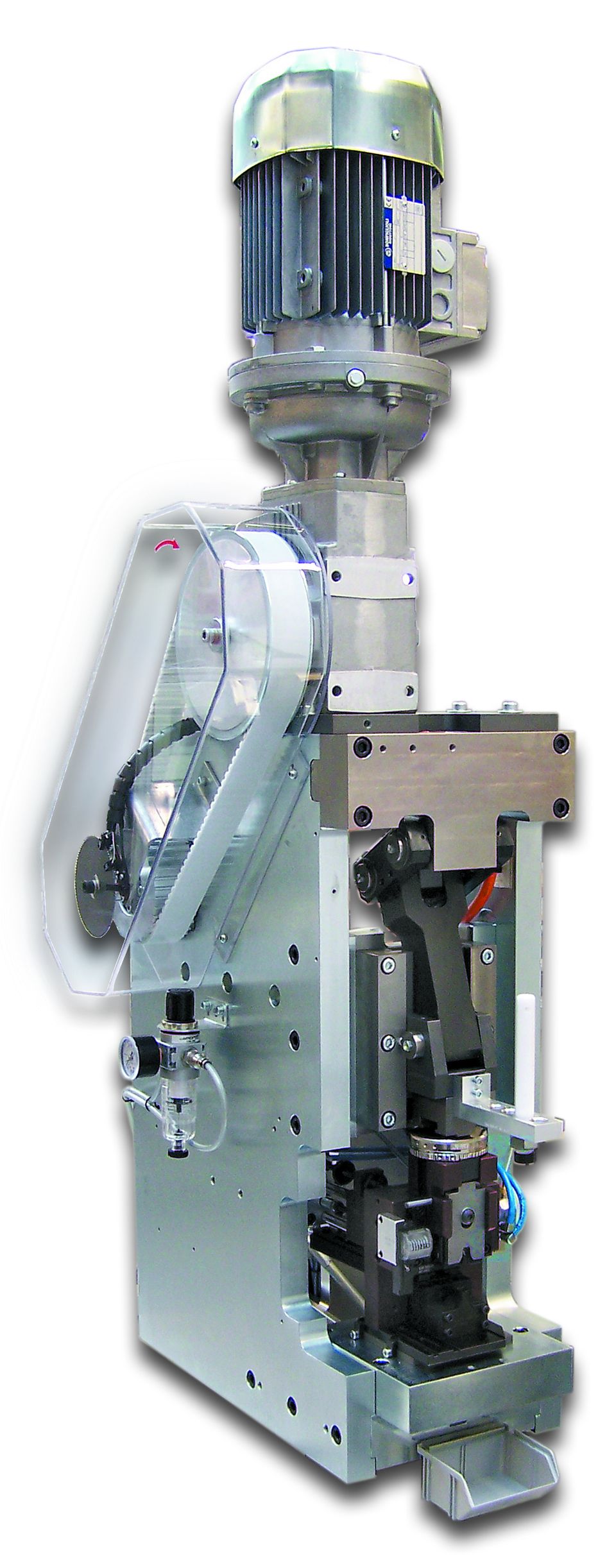

Schleuniger索鈮格UniCrimp 500 A壓接工作站

產品概要
UniCrimp 500 A有5噸壓接力，可以壓接側向或后向進料帶狀端子（敞開或閉合筒形端子），可壓接線束最大截面達。
用于加工最大截面達16 mm² (6 AWG)的大型電纜
用于壓接側向或者后向進料的帶狀端子
周期短
快速換模基座
可選配壓力監測裝置
應用范圍
UniCrimp 500 A是用于CrimpCenter 67 HD全自動切割剝皮壓接設備上的重型壓接工作站。為方便設置，UniCrimp 500 A 安裝了漸進模式，使驅動機構可以慢速向前或向后移動以便于肉眼可以檢查。
技術參數
壓接力 49 kN (5 tons)
線束尺寸范圍 最大截面達 16 mm² (6 AWG)
周期 1 s
沖程 40 mm (1.58”)
閉合高度 標準: 158.38 (6.23“)
可選: 135.78 (5.34“)
機器尺寸 (L x W x H) 390 x 550 x 1.290 mm, (15.35” x 21.65” x 50.78”)
不包括基座
重量 197 kg (434 lbs.)
CE-認證 UniCrimp 500 A的設計制造完全遵循CE和EMC設備指引中關于機械和
電氣安全性以及電磁兼容性的所有準則
參考信息
功能
UniCrimp 500 A 具有5噸壓接力，可加工線束最大截面達，適用于有側向或后向進料壓接帶狀端子的模具，機器設計較人性化且有壓力檢測儀可選配。
備選項
多種模具適配基座
壓力檢測儀
氣動送料套件
M16環形螺栓 (用于配千斤頂的送料裝置)
海/陸/空運輸包裝
特征
曲軸驅動產生巨大的壓接力
快速換�；�座
易設置的漸變模式
