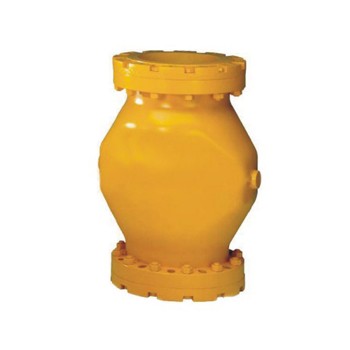

A、閥體
B、橡膠管套
C、控制流體（水或氣）入口
E、連接法蘭
手動/自動控制：外加三通手動閥或三
通電磁閥控制壓縮空氣或壓力水進入閥體
特點：
1、無壓力損失、無堵塞、無泄露、防水撞沖擊
2、特別適用于含顆粒的液--固及氣--固二相流
3、橡膠管套帶有纖維增強結構，耐磨、抗疲勞
工作原理：
管夾閥是利用閥體同橡膠管套間的水壓或氣壓使管套變形合攏將流體截斷。
| 口徑（DN） | DN25~200 | DN250~300 |
| 工作壓力 | max4bar | max3bar |
| 控制壓力 | max6bar | max4.5bar |
| 最大壓差 | 2bar | max1.5bar |
| 閥體 | 鑄鐵DN25~200 鑄鋁DN25~300 鑄鋼DN25~300 |
| 法蘭聯接 | 鑄鐵DN25~300，316LDN40~200 |
| 管套材質及 溫度范圍 |
天然橡膠-5~80。C 三元乙丙膠-5~120。C |
| 食品極 | 食品極天然橡膠管套 |
| 控制介質 | 壓縮空氣或壓力水 |
| 控制附近 | 手動-三通手動閥 自動-三通電動閥 |
| 口徑（DN） | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 外 型 尺 寸 |
L | 150 | 180 | 180 | 220 | 276 | 345 | 414 | 550 | 680 | 820 |
| H | 40 | 60 | 60 | 75 | 95 | 120 | 145 | 1823 | 229 | 278 | |
| I | 26 | 27 | 23 | 30 | 36 | 48 | 52 | 65 | 82 | 98 | |
| D | 150 | 155 | 200 | 200 | 220 | 250 | 285 | 340 | 405 | 480 | |
| 法蘭 標準 .. |
PN10 DN40 |
PN10 DN50 |
PN10 DN55 |
PN10 DN80 |
PN10 DN100 |
PN10 DN125 |
PN10 DN150 |
PN10 DN200 |
PN10/20 DN250 |
PN10/20 DN300 |
|
