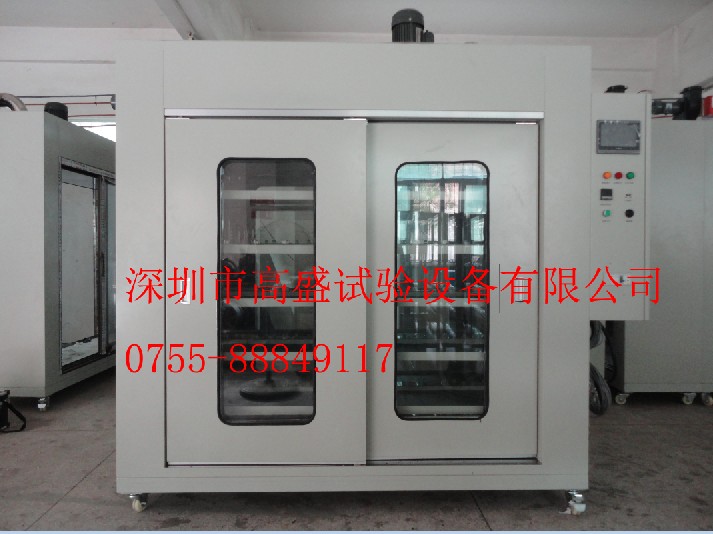

、產品技術參數

1.1 溫度范圍：R.T+10 ~ +55℃；

1.2 波 動 度：±0.5℃；

1.3 溫度偏差：≤±3.0℃；（空載條件下）

1.4 工作尺寸： D635×W1600×H1800 ，深×寬×高mm；

1.5 外形尺寸： D750×W2000×H2350，深×寬×高mm；(推拉門)

1.6  加熱功率:  9.0KW；

1.10 整機功率：約11.0KW；s

1.11 電   源：380V, 50Hz；三相五線制。

二、 測控系統

2.1  溫度測量：Pt100 鉑電阻；

2.2  控制系統：PLC+人機界面、PID控制溫度調節器，通過無觸點固態繼電器控制加熱器動作，使系統的熱損耗量能于其加熱量，故能長期穩定運行；溫度解析度為0.1；

2.3  成套電器：采用斯耐德接觸器，ANV固態繼電器；臺達PLC與臺灣品牌人機界面；

2.4  超溫保護：獨立于主控制器，撥盤式，過溫上限保護，切斷加熱電源與產品電源；

2.5  運行方式：全量程可調節恒溫，恒定運行

三、室體結構及用料

3.1 箱體材料：外箱采用 SS41# 中碳鋼板經磷酸皮膜鹽處理后噴塑，噴涂

顏色為電腦灰；

3.2 內室及風道材料：采用SUS304＃鏡面不銹鋼；

3.3 保溫材料：超細玻璃棉，80mm保溫層；

3.4 負載區及測試區排氣：4“（ф101.6mm），最大排風量：＞ 1200m³/h，安

裝自動排風調節裝置；

按余熱風量計算：24個產品*400W發熱量/個=9600W發熱量；

3.5 進 氣 口：4“（ф101.6mm），安裝自動進風調節裝置；

3.6 空氣循環裝置：大容量特制耐高溫長軸電機，不銹鋼多翼式離心風輪；

3.7 觀察窗：W430*H1380mm，雙層耐高溫鋼化玻璃。

3.8 大門：采用推拉形式。

3.9  加熱方式：優質專用耐高溫不銹鋼電加熱器；

3.10 電源老化架相關參數：

      單個老化架一次可老化24個產品(350mm×350mm)，產品間隙為18mm。

1) 老化架外形尺寸：L1540×W575×H1730，mm；（如下圖3.10-01所示）

2）老化架主框架材質：A3方通25×25×2.0及鈑金件焊接而成；

3）老化架層數及層高度：6層，每層高度為210mm，每層鋪一層電木板,

防止導電；

4) 每次老化產品24PCS，每個產品位配置電源插座，通過控制器控制其通斷，可時序控制其通斷，當系統出現故障時自動切斷產品電源（如煙霧報警，超溫保護等）以保證測試產品之安全

5) 老化架分產品區與負載區，中間用電木板隔開，產品區放置測試產品，

負載區放置測試產品用的負載，負載與其連接線由客戶自行提供；負

載區不受溫度控制，安裝排風機抽風，排出因負載工作所產品之熱量

以便其保持在常溫狀態。

(圖3.10-01)

四、控制方式及特點

1．采用PLC加工業觸摸屏編程組合控制，平衡調溫控制系統：老化試件室溫度升高啟動換氣風扇，平衡試件發熱量 ，老化柜分產品區與負載區

2．PID+SSR控溫系統：根據試件箱內溫度變化自動調整發熱管發熱量達到溫 度平衡，使系統的加熱量等于其熱損耗量而達到溫度的平衡控制，故能長期穩定運行；溫度控制的波動度小于±0.5℃

3．運風系統采用三相異步電子加多翼式風輪，與風鼓組成；其風壓大，風速均勻，滿足每個溫度點均勻度之要求

4．溫度采集用高精度PT100鉑金電阻，溫度采集的精準度高

5．負載控制，負載控制系統提供ON/OFF控制與定時控制兩種功能選擇，以滿足產品的不同測試要求

     （1）ON/OFF 功能介紹：可設定開關時間，停止時間，與循環次數等參數，測試產品根據系統的設定要求進行開關，停止的循環控制，老化循環次數達到設定值后，系統自動聲光提示

     （2）定時控制功能：系統可設定測試產品的運行時間，當負載啟動時產品供電開始計時，實際計時時間達到系統所設定的時間后，停止向產品供電，系統自動聲光提示

6．系統運行安全穩定：采用PLC加工業級觸摸屏控制系統，運行穩定，抗干擾性強，程式變更方便，按線簡單。完善的報警保護裝置（見保護方式），實時監控系統之運行狀態，具有運行時溫度數據自動保持功能，以便查詢產品老化時的溫度歷史數據，其數據可通過USB接口拷貝到計算機內進行分析（格式為EXCEL），具有歷史數據曲線顯示功能，直觀的反應產品測試過程中產品區內溫度的變化情況，且其曲線可以通過USB接口以BMP格式的圖片拷貝至計算機內，以方便操作人員做測式產品報表之用。系統具有故障查詢功能，系統會自動記錄報警情況，當設備出現故障時，軟件會自動彈出報警畫面提示故障發生的原因以及其解決方法；并停止向測試產品供電，以保證測試產品與設備本身的安全，同時記錄故障情況與發生時間，以便日后保養維護

五、老化柜保護方式

           1．穩定運行時或者超過設定溫度(≥2℃)狀態下,產品區冷卻風道開啟，保持產品區內溫度恒定

           2．超溫保護器：循環風扇故障或加熱器失控時，切斷加熱系統與產品電源

           3． 空焚保護器：當加熱管表溫度升高至100℃時，切斷加熱器電源

           4． 陶瓷保險絲：加熱管過流保護

           5． 漏電開關：系統過流漏電保護

           6． 指示燈、蜂鳴器聲光報警裝置：超溫與電機過電流等保護時指示燈蜂鳴器報警

           7． 負載區排氣風機加變頻器保護，若有故障時切斷產品電源

8．負載區單獨溫度監視，溫度超過允許溫度時切斷產品電源

                9. 系統配置煙霧報警裝置，產品區與負載區各2個，當煙霧報警動作時，即切斷系統電源
