礦用高壓橡套電纜

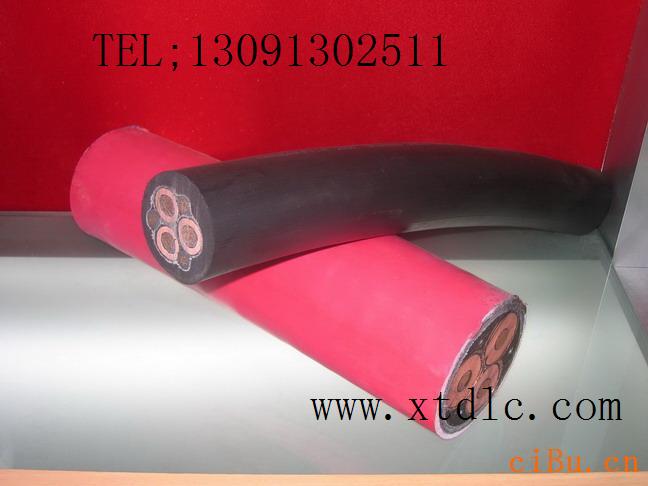

6kv礦用高壓橡套軟電纜
1、 型號及名稱： UGF-6000V礦用高壓橡套軟電纜
UG-6000V礦用高壓橡套軟電纜


2、執行標準： TLL/J30－－2000
10kv礦用高壓橡套軟電纜
1、 型號及名稱： UGF-10000V礦用高壓橡套軟電纜UGF-10kV礦用高壓橡套軟電纜
UG-10kV礦用高壓橡套軟電纜
 UG-10000V礦用高壓橡套軟電纜


2、執行標準： TLL/J30－－2000
3、用 途： 交流額定電壓6000伏及以下移動配電裝置及礦山采掘機械；起重運輸機械等。
4、使用特性： 電纜的額定電壓為6000伏；
電纜的長期工作溫度為+65℃。
電纜的最小彎曲半徑為電纜直徑的6倍。
5、電纜的規格應符合表1規定
5、電纜的規格應符合表1規定

芯數×截面
mm 2  導體結構
根數/線徑
mm  絕緣標稱厚度mm  護套標
稱厚度 0316-5962885 5960199
mm  標稱外
徑mm  電線主芯
直流電阻
歐/千米，
≯
主線芯  地線芯
3×6+1×6  84/0.30  4.5  1.4  6.0  40.3  3.30
3×10+1×10  84/0.40  4.5  1.6  6.0  43.8  1.91
3×16+1×16  126/0.40  4.5  1.6  6.0  46.8  1.21
3×25+1×16  196/0.40  4.5  1.6  6.0  49.3  0.78
3×25+1×16  276/0.40  4.5  1.6  6.0  52.0  0.554


6、技術性能：
20℃時導體直流電阻見表1。
成品電纜線芯間的絕緣電阻，換算到長度1km，溫度為20℃，應不小于100兆歐。
成品電纜的主線芯間及主線芯與接地線間，應能經受交流50赫茲15000伏電壓試驗5分鐘不擊穿。
7、交貨要求：
電纜的交貨長度應不小于100m,允許長度不小于20m
短段電纜交貨，其交貨數量應不超過交貨總長度的10％
長度計量誤差應不超過±0.5％。  天纜小貓集團公司（天津市電纜總廠橡塑電纜廠）
