商鋪名稱：濟南晶鼎焊接材料有限公司
聯系人：張衡（先生）
聯系手機：
固定電話：
企業郵箱：1345905480@qq.com
聯系地址：槐蔭區緯八路129號
郵編：25000
聯系我時，請說是在焊材網上看到的，謝謝！

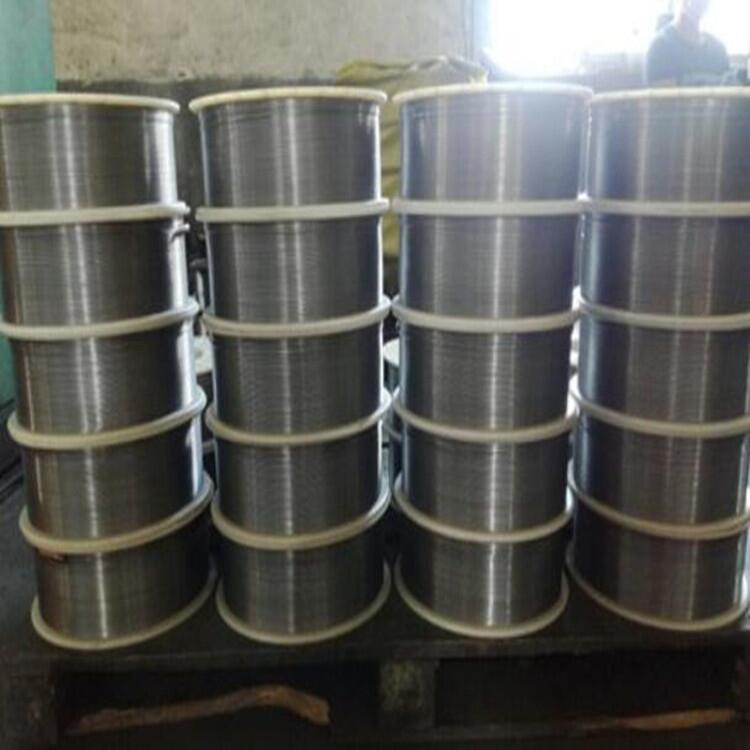

山東晶鼎D60耐磨藥芯焊絲焊絲
d60耐磨藥芯焊絲
用途:耐磨性能和抗沖擊性優良,用于堆焊邊鑄輥,軋輥等
主要用于 -軋輥----熱模具與熱鍛模、礦物磨輥、管模等耐磨、耐熱硬面的堆焊與恢復尺寸。在進行埋弧堆焊時,均采用直流反接(焊絲接正)。根據具體產品情況,配以相應焊劑。硬面藥芯焊絲屬粗絲,規格通常在φ2.6~4.0mm 。通常焊絲規格為φ3.2mm時,推薦使用260~400a電流,28~36v弧壓,450~550mm/min焊速,約20~50mm干伸長度等焊接參數實施堆焊。
施焊母材[c]≥0.30%時,首層層間溫度應提高50~100℃;施焊母材[c]≥0.60%時,宜選用合適的過渡層焊絲進行過渡(搭接量50~60%);當母材[c]≥0.70%時,預熱溫度應再提高50~100℃;當[c]≥0.90%時,一般不推薦采用堆焊方式獲得高硬層。
按通常要求,所有焊材、焊劑與母材應防潮、去銹、除油與油漆�？蛇x用hj107、hj260、101、105等焊劑,但初次匹配使用務必進行堆焊評定。升降溫速度控制在20~50℃/小時。相應硬度值為經過回火后堆焊第三層的硬度。
|
牌號 |
焊條對應型號 |
堆焊層硬度 HRC |
特點及主要用途 |
|
HB-YD172(Q) |
D172 |
≥40 |
用于堆焊齒輪、挖泥斗、礦山機械等磨損件。 |
|
HB-YD207(Q) |
D207 |
≥50 |
用于堆焊推土機刀片，螺旋槳等磨損零件。 |
|
HB-YD212(Q) |
D212 |
≥50 |
常溫高硬度堆焊，用于堆焊挖斗、礦山機械等受磨損的機件表面。 |
|
HB-YD256(Q) |
D256 |
HB≥170 |
高錳鋼堆焊，適用于破碎機等受沖擊磨損部位的堆焊。 |
|
HB-YD322(Q) |
D322 |
≥55 |
用于堆焊各種沖模及切削刃具，兼用于修復要求耐磨損性能較高之機械零件。 |
|
HB-YD327A(Q) |
≥55 |
專門用于模具堆焊，耐磨性能高于D322 |
|
|
HB-YD337(Q) |
D337 |
≥48 |
用于鑄鋼或鍛鋼上堆焊鍛模。 |
|
HB-YD397(Q) |
D397 |
≥40 |
用于堆焊鑄鋼或鍛鋼做坯體的熱鍛模或堆焊高強度耐磨件。 |
|
HB-YD405A(Q) |
52-59 |
用于熱軋輥開坯輥堆焊 |
|
|
HB-YD430A(Q) |
20-35 |
用于打底焊 |
|
|
HB-YD488A(Q) |
45-50 |
用于軋輥堆焊 |
|
|
HB-YD507MoA(Q) |
35-45 |
用于閥門堆焊 |
|
|
HB-YD507MoNb(Q) |
33-42 |
用于閥門堆焊 |
|
|
HB-YD518(Q) |
40-50 |
用于連鑄輥堆焊 |
|
|
HB-D467Q) |
52-55 |
用于二鐵盾構施工刀具刃口堆焊 |
|
|
HB-YD58(Q) |
55-62 |
用于堆焦機磨靴堆焊 |
|
|
HB-YD67(Q) |
58-63 |
用于耐磨表面的堆焊 |
|
|
HB-YD688(Q) |
50-55 |
高鉻合金焊絲，用于耐磨打底堆焊 |
|
|
HB-YD888(Q) |
55-63 |
高鉻合金焊絲，用于耐磨表面堆焊 |
|
|
HB-YD888Ni(Q) |
55-60 |
高鉻合金焊絲，用于耐磨表面堆焊 |
|
|
HB-YD888MoW(Q) |
55-60 |
高鉻合金高溫耐磨焊絲，耐磨表面堆焊 |
|
|
HB-YD95(Q) |
55-63 |
高鉻合金焊絲，用于耐磨表面堆焊 |
|
|
HB-YD988(Q) |
55-63 |
高鉻合金焊絲，用于耐磨表面堆焊 |
|
|
HB-YD114(Q) |
50-55 |
高錳鋼焊絲，用于受強烈沖擊表面堆焊 |
|
|
HB-YD115(Q) |
50-55 |
高錳高鉻焊絲，用于受強烈沖擊表面堆焊 |
|
|
HB-YD165(Q) |
60-65 |
高硬度耐磨焊絲，適用于磨粒磨損表面堆焊 |
|
|
HB-YD265(Q) |
60-65 |
高硬度耐磨焊絲，適用于磨粒磨損表面堆焊 |
|
|
HB-YD258(Q) |
55-60 |
用于耐磨表面堆焊。 |
