1.產品介紹

目前在國內，上海汽輪機廠的EH油液再生回路已采用離子交換樹脂作為標準的應用技術。離子交換樹脂是一種人工合成物，呈米粒狀，具有穩定的物理、化學結構�？梢赃x擇不同類型的樹脂：弱堿陰離子樹脂（用于降低EH油液的酸值）、強酸陽離子樹脂濾芯（用于去除EH油液中的金屬離子，以提高電阻率）。弱堿性陰離子樹脂具有永久性的堿性功能團，能與酸發生反應，并具有良好的吸附效果。

離子交換樹脂除酸濾芯，是我公司生產的新一代除酸濾芯，應用于電力行業，在降低抗燃油酸值和提高油液電阻，取得了非常好的效果。

其他離子交換濾芯型號推薦：

• HQ25.300.21Z
• HQ25.300.23Z
• HQ25.300.22Z
• HC0653FCG39Z
• TX-80
• 30_150_207
• ZX-80
• HC0653FAG39Z

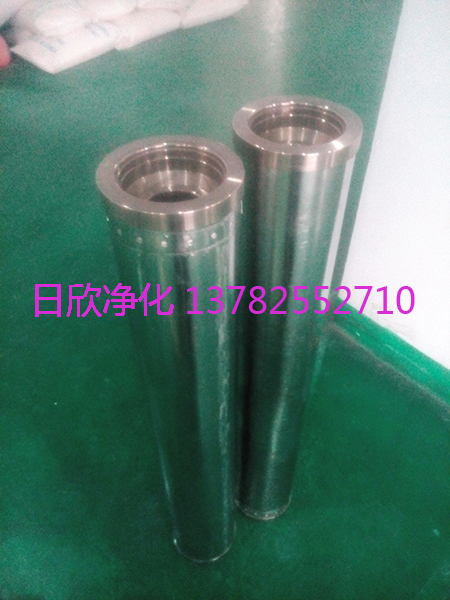

濾芯HC0653FCG39ZEH油離子交換濾芯

濾芯HC0653FCG39ZEH油離子交換濾芯
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com

2.技術參數

在酸值或電阻率不合格的情況下，強烈建議連續投運離子樹脂和真空式濾油機，以獲得最佳的處理效果。單支離子樹脂過濾器的設計流量為1.5L/min。對于600～1500L的油箱容量。 在酸值或電阻率合格的情況下，可以停運離子樹脂，也可安排定期投用，比如：每月安排投用8小時。

使用樹脂結構的不同，其熱穩定性有所不同。弱堿陰離子樹脂適合20～80℃的溫度范圍，強酸陽離子適合在20～100℃的溫度范圍。因此油溫應控制在80℃以下。

單支濾芯能將800L的抗燃油從0.2mgKOH/g降低到0.07mgKOH/g。

使用離子樹脂和真空濾油機后的抗燃油油質變化情況:

特性參數	標準	處理前的油質	處理后的油質
凝點（℃）	≤-18	-25	-26
自然點（℃）	≥530	552	535
閃點（℃）	≥235	250	266
顏色	桔紅	桔紅	桔紅
水分%(m/m)	≤1000	1504	159.5
顆粒數(NAS分級)	≤6	6	4
密度20℃(g/cm3)	1.13-1.17	1.142	1.143
體積電阻率x109（Ω.cm）	≥5.0	0.88	8.8
外觀	透明	透明	透明
泡沫特性24℃(ml)	≤200	370/350	140/55
礦物油含量（%）m/m	≤4	0.6	0.2
運動粘度40℃（mm2/s）	37.9-44.3	42.17	42.38
酸值(mgKOH/g)	≤0.20	0.22	0.138

離子樹脂處理磷酸酯抗燃油運行參數:

特性參數	使用過的油液	258hr	748hr	793hr	912hr
Cu(mg/L)	3	2	1	1	1
水分%（m/m）	0.10	0.08	0.04	0.04	0.03
Na(mg/L)	4	2	1	1	1
Mg(mg/L)	38	10	8	6	7
Fe(mg/L)	10	3	3	3	2
Al(mg/L)	13	5	2	3	3
電阻率x1010（Ω.cm）	0.26	0.30	0.46	0.75	1.80
Ca(mg/L)	22	6	5	4	4
酸值（mgKOH/g）	0.40	0.07	0.05	0.03	0.01

3.相關鏈接

濾芯HC0653FCG39ZEH油離子交換濾芯
http://www.chinagongcheng.com/supply/3_39228231.html
濾芯HC0653FCG39ZEH油離子交換濾芯
http://www.chinaplc.net/supply/3_34447785.html
日欣凈化LYC-A407mY液壓油高品質便移式濾油機招商信息-機電一體化網
http://www.chinamecha.com/supplys/3_33484749.html
HC0653FCG39Z濾芯離子交換EH油濾芯
http://www.rxfilter.cn/xrxtd_detail/newsId=1523.html
濾芯HC0653FCG39ZEH油離子交換濾芯
http://www.chinaplc.net/supply/3_41459059.html
濾芯HC0653FCG39ZEH油離子交換濾芯
http://www.chinagongcheng.com/supply/3_31372864.html
過濾器LYC-B32AeA潤滑油高粘度小型過濾機_環保設備欄目_機電之家網
http://www.jdzj.com/jiage/3_37369789.html
EH油濾芯HC0653FCG39Z離子交換濾芯
http://www.rxfilter.cn/news_detail/newsId=481.html
渾源過濾LYC-C639YW液壓油高配箱式濾油機_環保設備欄目_機電之家網
http://www.jdzj.com/jiage/3_39459175.html
日欣凈化濾油機廠家
http://www.ghuolvjinghua.com

4.應用領域

1. 冶金：用于軋鋼機、連鑄機液壓系統的過濾及各種潤滑設備的過濾。
2. 電子及制藥：反滲透水、去離子水的予處理過濾，洗凈液及葡萄糖的前處理過濾。
3. 鐵路內燃機及發電機：潤滑油及機油的過濾。
4. 火電及核電：氣輪機、鍋爐的潤滑系統、速度控制系統、旁路控制系統油的凈化，給水泵、風機及除塵系統的凈化。
5. 石化：煉油、化工生產過程中的產品及中間產品的分離及回收，液體凈化、磁帶、光盤及攝影膠片在制造中的凈化，油田注井水及天然氣除顆粒過濾。
6. 機械加工設備：造紙機械、礦業機械、注塑機及大型精密機械的潤滑系統和壓縮空氣的凈化，煙草加工設備及噴涂設備的粉塵回收過濾。
7. 紡織：聚脂熔體在拉絲過程中的凈化及均勻過濾，空壓機的保護過濾，壓縮氣體的除油除水。
8. 汽車發動機及工程機械：內燃機用空氣濾、機油濾、燃油濾、工程機械、船舶、載重車用各種液壓油濾、柴油濾、水濾。

5.配套設備 LYC-J150 聚結濾油機

LYC-J150 性能特點

整機結構：整機一體化橋架結構，減小了體積。采用整體可拆卸油槽，保證地面無油作業，減少環境污染。有移動式、固定式、全封閉式、車載式等多種型號可供選擇。聚結系統：聚結系統由一組聚結濾芯組成，聚結濾芯采用了獨特的極性分子結構，油液中的游離水及乳化水在通過濾芯后被聚結成較大的水滴再依靠重力的作用下沉降至儲水罐內。 分離系統：分離系統的分離濾芯由特殊的疏水材料制成，油液通過濾芯時，水珠被擋在濾芯的外表面，相互聚結直至因重力作用沉降至儲水罐內。系統特點：集精密過濾及高效脫水兩種功能為一體，應用先進的“聚結分離”技術進行脫水，脫水效率高、能力強，尤其對油液中大量的水進行分離，具有真空法、離心法無法比擬的優點，可破除介質中全部的油水乳化結構；通過顆粒過濾系統的過濾，可將介質的清潔度穩定的控制在系統要求狀態，以保證油液的清潔度；不改變油液的物理、化學性質，延長油液的使用壽命；能耗小，運行費用低;系統配置優良，連續工作性能強，適合在線運行。顆粒過濾系統：采用高效濾材作過濾介質，超大過濾面積設計，可有效地濾除極細微的顆粒雜質，使油品達到很高的清潔度。 排水系統：分離出來的水份儲存在儲水罐內，當界面高度到達到設定值時，打開閥門將水排出，直至降到下液面，關閉閥門，停止排水。

6.執行標準

1.GB/T14041.4-993
(ISO3723-1976)

• 標準名稱:液壓濾芯—端載荷試驗方法
• 適用設備:冒泡試驗臺MP-15K
• 主要參數:供氣壓力0.2MPa，冒泡壓力測試值0-15000 Pa

2.JB/TQZ368:

• 標準名稱:《泵用鑄鋼件焊補》

3.GB/T17488-1998
(ISO3724- 1976)

• 標準名稱:液壓濾芯 流動疲勞特性的驗證
• 適用設備:濾芯抗破裂試驗臺100
• 主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選50L/min—100L/min

4.GB3216－89:

• 標準名稱:《離心泵、混流泵、軸流泵和旋轉泵試驗方法》

5.GB/T17488-1998
(ISO3724- 1976)

• 標準名稱:液壓濾芯 流動疲勞特性的驗證
• 適用設備:冒泡試驗臺MP-15K
• 主要參數:供氣壓力0.2MPa，冒泡壓力測試值0-15000 Pa

6.JB/TQ366:

• 標準名稱:《泵用鑄鋼件技術條件》

7.JB/TQZ369:

• 標準名稱:《泵用鑄鐵件焊補》

8.JB/T4297－92:

• 標準名稱:《泵產品涂漆技術條件》

9.GB/T14041.2-2007
(ISO2943-1998)

• 標準名稱:液壓濾芯--材料與油液相容性的驗證
• 適用設備:濾芯抗破裂試驗臺200
• 主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選100L/min—200L/min

10.GB/T14041.4-993
(ISO3723-1976)

• 標準名稱:液壓濾芯—端載荷試驗方法
• 適用設備:濾芯抗破裂試驗臺50
• 主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選0L/min—50L/min

11.GB/T18853-2002
(ISO16889-1999)

• 標準名稱:液壓傳動過濾器-評定濾芯過濾性能的多次通過方法
• 適用設備:多次通過試驗臺500
• 主要參數:測量濾芯過濾精度范圍：4-30μm, 管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選100L/min—500L/min

12.GB/T8098－95:

• 標準名稱:《泵的噪聲測量與評價方法》

13.JB/T 2902-2010:

• 標準名稱:《水潤滑往復活塞高壓氧氣壓縮機 技術條件》
• 標準主要內容:本標準規定了水潤滑往復活塞高壓氧氣壓縮機（以下簡稱氧壓機）的技術性能、技術要求、試驗方法、驗收規則和標志、包裝及貯存等。
  本標準適用于吸氣壓力為（0.0005～0.0050）MPa、額定排氣壓力為（14.7～16.5）MPa，公稱容積流量不大于200m3/h，氣缸用蒸餾水潤滑的充瓶用氧壓機。

14.GB/T17486-2006
(ISO3968-2001)

• 標準名稱:液壓濾芯 壓降流量特性的測定
• 適用設備:冒泡試驗臺MP-15K
• 主要參數:供氣壓力0.2MPa，冒泡壓力測試值0-15000 Pa

7.凈化設備背壓式汽輪機運行規程 二、本 體 結 構

本汽輪機為單缸背壓式汽輪機，本體主要由轉子部分和靜子部分組成。轉子部分包括主軸、葉輪葉片、危急遮斷器、滾珠推力軸承、汽輪機端半聯軸器等；靜子部分包括汽缸、汽閥總成、過載閥、噴嘴組、轉向導葉環、汽封、軸承、軸承座、調節汽閥連桿、危急遮斷器連桿、油箱底盤等。
1、汽缸
本機組汽缸為單缸結構，汽缸為鑄鋼件, 汽缸下部分成兩部分,用法蘭面和螺栓連接，側排汽，下半汽缸后部的兩側均設有排汽口，以方便現場布置。
汽閥總成側掛在汽缸前部的右側，新蒸汽從汽閥總成入口進入汽閥總成殼體內，由調節汽閥控制進汽量。汽閥總成通過汽閥座架支撐在油箱底盤上。
過載閥用螺栓固定在汽缸前部的左側，當汽輪機在額定工況運行時處于常關位置，當負荷增加或超負荷時將其打開，以提高機組出力。
汽缸通過半圓法蘭與前軸承座連接，前軸承座通過彈性支撐安放在油箱底盤上，當汽缸受熱膨脹時，半圓法蘭推動前軸承座向前移動，由彈性支撐承受機組運行過程中的熱膨脹。
在汽缸下半底部的排汽口處設有疏水口。
2、蒸汽室
本機蒸汽室與汽缸鑄為一體。新蒸汽由調節汽閥控制進入蒸汽室后直接進入噴嘴組。
3、噴嘴組、轉向導葉環
本機噴嘴組通過螺栓與蒸汽室連接。轉向導葉環則固定在噴嘴組上。
4、汽封
本機設有前、后汽封，結構相同。轉子上鑲有汽封片，與汽封齒構成迷宮式汽封。小量漏汽通過軸封冷卻器抽出，以冒汽管不冒出蒸汽為準。
5、轉子和葉輪
本機組轉子采用套裝式轉子，為葉輪套裝結構，是帶反動度的雙列沖動級，雙列復速級葉輪“紅套”于主軸上。轉子前端裝有危急遮斷器，同時設有轉速傳感器齒輪，后部凸起的輪盤上設有盤車用插孔，可用隨機供應的盤車工具進行手動盤車。汽輪機轉子通過聯軸器與被驅動設備的轉子連接。汽輪機轉子在制造廠內進行了嚴格的動平衡。
6、軸承及潤滑
汽輪機徑向軸承采用橢圓軸承,推力軸承采用滾珠軸承，徑向軸承采用強制潤滑。
前、后軸承座帶有冷卻水室，以便冷卻軸承座中的潤滑油。機組還配有油冷卻器，冷卻軸承進口潤滑油。
7、前軸承座
前軸承座內裝有徑向軸承，頂部裝有溫度計，機械液壓調速器(或電子液壓執行器)安裝在前軸承座的前端部。前軸承座通過彈性支撐安放在油箱底盤上。前軸承座下部設有冷卻水循環腔室，用以降低前軸承座內部溫度。
8、后軸承座
后軸承座內裝有汽輪機后軸承，頂部裝有溫度計。后軸承座安裝在油箱底盤的后底板上，安裝就位后，配鉸地腳法蘭面上的定位銷。后軸承座下部設有冷卻水循環腔室，用以降低后軸承座內部溫度。
9、油箱底盤
前軸承座、后軸承座、汽缸、汽閥總成、齒輪箱(當配備有時)與油箱底盤連成一體，以便于主機在制造廠內組裝完畢后整體運輸到現場。
10、調節系統
懸掛式自動主汽門位于汽缸前部,新蒸汽通過其進入蒸汽室。機組啟動時, 手動打開主汽門沖轉,當保安系統動作時通過杠桿使主汽門動作。調節汽閥用來調節進汽量,而進汽量決定著汽輪機的轉速和功率。調節汽閥通過WOODWARDTG17機械調節器帶動。當轉速升到2000rpm以上時，調速器控制汽機轉速。調速器由汽輪機主軸帶動。
所有控制調節系統的信號變換機構都集中裝在前軸承座上，
前后汽封采用迷宮式汽封。
