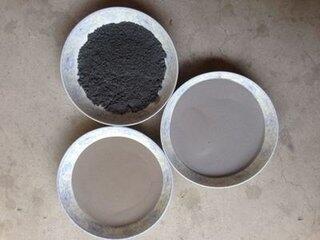

銅焊粉 鋁焊粉 銀焊粉 鎳基合金粉末
銀焊粉
使用范圍：配合銀基釬料釬焊銅及銅合金、不銹鋼、硬質合金、金剛石聚晶片等多種材料，可用于爐中釬焊、火焰釬焊、高頻釬焊。
物理狀態：白色粉末狀．顆粒度≤150μm ，密度 1.3-1.4
焊前準備：為了取得最佳釬焊效果，釬焊接頭接觸表面要采用機械或化學方法清理，確保氧化物或有機物徹底清除，接頭端面不可過于粗糙，不得粘附金屬顆粒和其他污物，不銹鋼表面不得用金屬絲刷子擦刷。
焊接操作：將銀焊粉用純凈水調成糊狀后涂于工件焊口處，或先將釬料加熱后粘著焊粉使用，焊縫間隙不得過大．一般在0.01-0.05mm �；鹧驸F焊時．通常宜用中性焰，操作時應盡量避免火焰直接加熱釬料和釬劑。
焊后處理：焊后殘渣可用熱水或用10％檸檬酸浸泡。使用銀焊粉FBl06s或FB308S時若工件表面外觀要求不高可免清洗。
鎳基碳化鎢Ni60WC25是高硬度的鎳鉻硼硅合金和碳化鎢的包覆型粉末。具有很好的抗低應力磨粒磨損性能，但抗沖擊性能有所下降，有較好的耐蝕和抗高溫氧化性能，難加工。適用于氧—乙炔火焰或等離子噴焊工藝，用于要求抗強烈磨粒磨損的場合，例如導板、刮板、風機葉片、螺旋輸送器等。

粉末化學成份：75%Ni60+25%WC
基體合金熔化溫度：1000-1100℃
噴焊層硬度：HRC:60-70

注意事項：1.請嚴格按氧—乙炔火焰或等離子噴焊工藝的要求施焊。
          2.粒度范圍60-500目間可任選
          3.合金粉如有吸潮現象，使用前應進行干燥處理（120℃，保溫1小時）

鎳基碳化鎢G112+鎳包碳化鎢（WC35%）

碳化鎢自熔性合金粉末
序號 牌號 硬度HRC 成分 典型用途 使用方法
1 Ni25WC35 >45 65%Ni25A+35%WC混合 機加工性能好，耐磨粒磨損，適用于各種有摩擦的器件 火焰噴焊等離子噴涂激光熔覆
2 Ni45WC35 >45 65%Ni45A+35%WC混合
3 Ni60WC25 >60 75%Ni60A+25%WC混合 超硬，耐磨粒磨損，用于導板，刮板，風機葉片，螺旋輸送器等 火焰噴焊等離子噴涂激光熔覆
4 Ni60WC35 >60 65%Ni60A+35%WC混合
5 Ni60WC40 >60 60%Ni60A+40%WC混合
6 Ni65WC50 >60 50%Ni65A+50%WC混合
