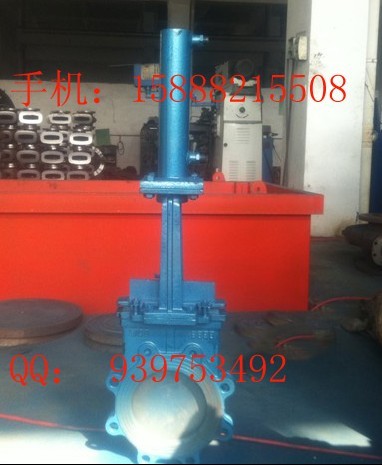

PZ773X液動不銹鋼刀型閘閥

產品價格：￥1300（人民幣）

規格：200

發貨地：浙江溫州甌北

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

永嘉縣巨晨閥門有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：永嘉縣巨晨閥門有限公司

商鋪名稱：永嘉縣巨晨閥門有限公司

聯系人：朱保華（0）

聯系手機：

固定電話：

企業郵箱：463805860@qq.com

聯系地址：溫州市永嘉縣甌北工業區

郵編：32500

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

概述：

PZ773X液動不銹鋼刀型閘閥由是由液壓缸活塞桿連接閥門閘板，其操作原理手動驅動液壓泵手柄把液壓油通過手動換向閥壓入液壓缸的上下腔來帶動活塞桿做上下動作，從而帶動閘板的啟閉來達到閥門開關作用。采用金屬對金屬的硬密封，或采用金屬對橡膠的軟密封。在開啟和關閉的過程中，閘板與密封面采用了特殊的設計，摩擦較少，經久耐用。

應用范圍：

采礦、鋼鐵工業——用于煤漿、濾碴漿等。
凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。
造紙工業——用于任何濃度紙漿、料水混合物。
制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。
食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。
電站除灰——用于灰渣漿。

液動刀型閘閥標準規范：

設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

（如有疑問，歡迎來電咨詢15888215509）

液動刀型閘閥性能參數：

公稱壓力	PN
殼體試驗	1.5 Mpa
密封試驗	1.1 Mpa
工作溫度	橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃
適用介質	糖漿、紙漿、污水、煤漿、灰、渣水混合物

PZ773X液動不銹鋼刀型閘閥零件材質：

閥體、上蓋	碳鋼、不銹鋼
閥板	不銹鋼
閥桿	不銹鋼
密封圈	橡膠、四氟、不銹鋼、硬質合金

PZ773X液動不銹鋼刀型閘閥外形及連接尺寸(mm)：

（如有疑問，歡迎來電咨詢15888215509）

公稱壓力 (MPa)	公稱通徑 DN	長度	法蘭外徑	螺栓孔中心圓直徑	連接凸出部分直徑	H	N-M	公稱壓力 (MPa)	公稱通徑 DN	長度	法蘭外徑	螺栓孔中心圓直徑	連接凸出部分直徑	H	N-M
0.6	50	50	140	110	90	650	4-M12	1.0	350	90	500	460	428	1300	16-M20
	65	50	160	130	110	680	4-M12		400	100	565	515	482	1500	16-M22
	80	50	185	150	125	700	4-M16		450	120	615	565	532	1700	20-M22
	100	50	205	170	145	750	4-M16		500	130	670	620	585	1800	20-M22
	125	50	235	200	175	780	8-M16		600	130	780	725	685	2100	20-M27
	150	70	260	225	200	860	8-M16		700	160	895	840	800	2300	24-M27
	200	70	315	280	255	920	8-M16		800	160	1010	950	905	2600	24-M30
	250	70	370	335	310	1010	12-M16		900	160	1110	1050	1005	3000	28-M30
	300	80	435	395	362	1200	12-M20		1000	160	1220	1160	1115	3200	28-M30
	350	90	485	445	412	1300	12-M20		1200	200	1450	1380	1325	3500	32-M36
	400	100	535	495	462	1500	16-M20	1.6	50	50	160	125	100	650	4-M16
	450	120	590	550	518	1700	16-M20		65	50	180	145	120	680	4-M16
	500	130	640	600	568	1800	16-M20		80	50	195	160	135	700	8-M16
	600	130	755	705	670	2100	20-M22		100	50	215	180	155	750	8-M16
	600	130	755	705	670	2100	20-M22		125	50	245	210	185	780	8-M16
	700	160	860	810	775	2300	24-M22		150	70	280	240	210	860	8-M20
	800	160	975	920	880	2600	24-M27		200	70	3 35	295	265	920	12-M20
	900	160	1075	1020	980	3000	24-M27		250	70	405	355	320	1010	12-M22
	1000	160	1175	1120	1080	3200	28-M27		300	80	460	410	375	1200	12-M22
	1200	200	1400	1340	1295	3500	32-M30		350	90	520	470	435	1300	16-M22
1.0	50	50	160	125	100	650	4-M16		400	100	580	525	485	1500	16-M27
	65	50	180	145	120	680	4-M16		450	120	640	585	545	1700	20-M27
	80	50	195	160	135	700	4-M16		500	130	705	650	608	1800	20-M30
	100	50	215	180	155	750	8-M16		600	130	840	770	718	2100	20-M36
	125	50	245	210	185	780	8-M16		700	160	910	840	788	2300	24-M36
	150	70	280	240	210	860	8-M20		800	160	1020	950	898	2600	24-M36
	200	70	335	295	265	920	8-M20		900	160	1120	1050	998	3000	28-M36
	250	70	390	350	320	1010	12-M20		1000	160	1255	1170	1110	3200	28-M42
	300	80	440	400	368	1200	12-M20		1200	200	1485	1390	1325	3500	32-M48
